BYV60W-600PSQ

产品分类: 整流二极管/整流桥
产品描述: 600V 600A 55ns 10μA 60A 独立式 TO-247-2 通孔安装
供应商型号: BYV60W-600PSQ
供应商: 期货订购
标准整包数: 600
WEEN/瑞能半导体 整流二极管/整流桥 BYV60W-600PSQ

BYV60W-600PSQ概述

    BYV60W-600P Ultrafast Power Diode

    1. 产品简介

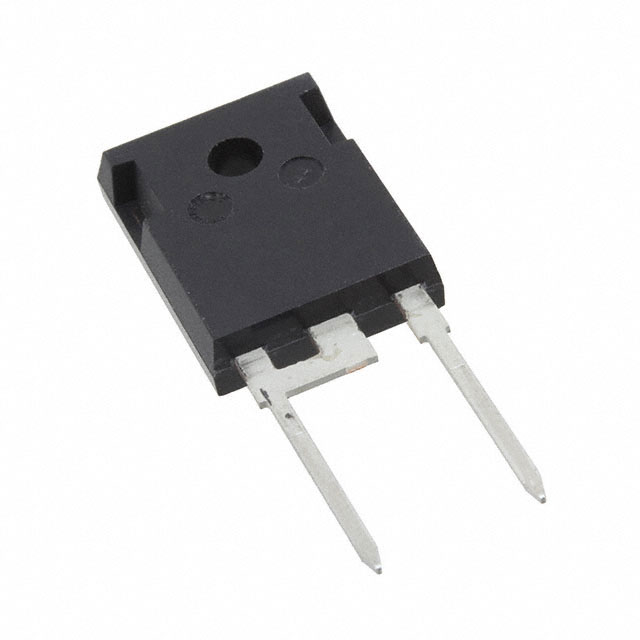

    BYV60W-600P是一款超快速功率二极管,采用SOD142(2-引脚TO247)塑料封装。该产品具有卓越的性能和广泛的应用范围,适用于需要高速开关和低损耗的应用场景。

    2. 技术参数


    以下是BYV60W-600P的主要技术规格和性能参数:
    | 参数符号 | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VRRM | 反向峰值电压 | 600 | V |
    | VRWM | 峰值工作反向电压 | 600 | V |
    | VR | 反向电压 | 直流 600 | V |
    | IF(AV) | 平均正向电流 | δ=0.5;方波脉冲;Tmb≤129℃ 60 | A |
    | IFRM | 重复峰值正向电流 | δ=0.5;tp=25μs;Tmb≤129℃ 120 | A |
    | IFSM | 非重复峰值正向电流 | tp=10ms;Tj(init)=25℃;正弦波脉冲 600 | A |
    | IFSM | 非重复峰值正向电流 | tp=8.3ms;Tj(init)=25℃;正弦波脉冲 660 | A |
    | a | 形状因子 1.57 | 1.9 | 2.2
    | a | 形状因子 2.8 | 4.0
    | VF | 正向电压 | IF=60A;Tj=25℃; 1.55 | 2 | V |
    | VF | 正向电压 | IF=60A;Tj=150℃ 1.2 | 1.6 | V |
    | IR | 反向电流 | VR=600V;Tj=25℃ 10 | μA |
    | IR | 反向电流 | VR=600V;Tj=125℃ 500 | μA |
    | Qr | 反向电荷 | IF=60A;VR=400V;dIF/dt=200A/μs;Tj=25℃ 143 nC |
    | trr | 反向恢复时间 | IF=1A;VR=30V;dIF/dt=50A/μs;Tj=25℃ 55 | ns |
    | IRM | 峰值反向恢复电流 | IF=60A;VR=400V;dIF/dt=200A/μs;Tj=25℃ 5.4 A |
    | Eas | 非重复雪崩能量 | IR=2.2A;Tj(init)=25℃;L=40mH 97 mJ |

    3. 产品特点和优势


    - 快速开关和软反向恢复特性:该二极管具备快速开关性能和软反向恢复特性,可以显著减少切换损失。
    - 低正向电压降:正向电压降低,有助于提高效率。
    - 低漏电流:降低功耗,延长产品寿命。
    - 低反向恢复电流:进一步减少开关过程中的损耗。
    - 高温运行能力:工作温度范围广,最高可达175°C,适用于恶劣环境。

    4. 应用案例和使用建议


    BYV60W-600P主要应用于不间断电源(UPS)、电动汽车充电机(EV Charger)、焊接机和空调等领域。在这些应用场景中,其快速开关特性和高温运行能力使其成为理想选择。使用时,确保合理控制正向电流和反向电压,避免过载,以延长产品寿命。

    5. 兼容性和支持


    BYV60W-600P具有良好的兼容性,可与其他电子元器件配合使用。厂商提供了详尽的技术支持和维护信息,以确保客户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    1. 问题:如何处理过高的反向电流?
    - 解决方案:检查电路设计,确保负载和电源电压匹配。如需更高耐压,请选择更高额定值的产品。
    2. 问题:产品在高温下表现不稳定?
    - 解决方案:使用散热片来增强热管理,确保工作温度不超过最大额定值。

    7. 总结和推荐


    BYV60W-600P是一款高性能的超快速功率二极管,适用于多种高要求的应用场合。其卓越的开关性能、低温升和宽工作温度范围使其在市场上具有很强的竞争优势。因此,强烈推荐使用BYV60W-600P进行设计和开发。

BYV60W-600PSQ参数

参数
配置 独立式
If - 正向电流 60A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 55ns
正向浪涌电流 600A
通用封装 TO-247-2
安装方式 通孔安装
包装方式 散装

BYV60W-600PSQ厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BYV60W-600PSQ数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 BYV60W-600PSQ BYV60W-600PSQ数据手册
