BYC20D-600PQ

产品分类: 整流二极管/整流桥
产品描述: 600V 275A 20ns 10μA 20A 独立式 TO-220AC 通孔安装
供应商型号: AV-S-PHSBYC20D600PQ
供应商: Avnet
标准整包数: 1000

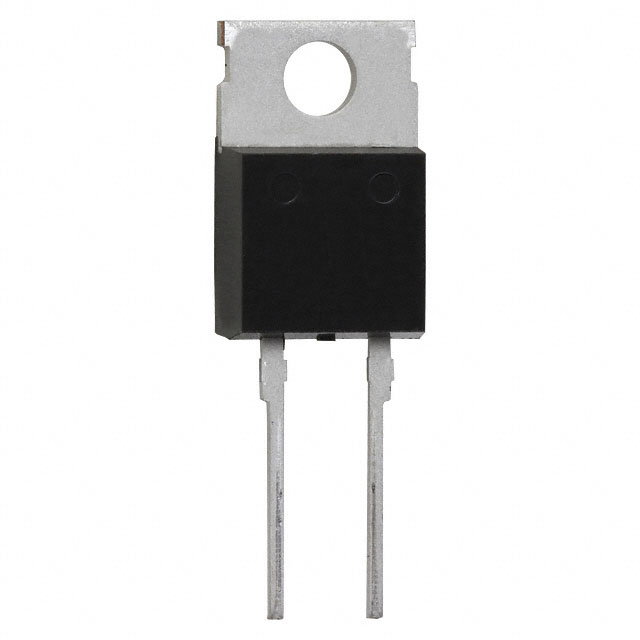

WEEN/瑞能半导体 整流二极管/整流桥 BYC20D-600PQ

BYC20D-600PQ概述

    BYC20D-600P Hyperfast Power Diode

    1. 产品简介


    BYC20D-600P是一款采用SOD59(2引脚TO-220AC)塑料封装的超快恢复二极管。 这种类型的二极管通常用于高速开关应用,具有低泄漏电流和快速恢复时间的特点,适用于多种电力电子设备。

    2. 技术参数


    以下是BYC20D-600P的主要技术规格:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 反向峰值电压 | VRRM | 600 | V |
    | 正向平均电流 | IF(AV) | δ = 0.5; Tmb ≤ 120°C 20 | A |
    | 反复峰值正向电流 | IFRM | δ = 0.5; tp = 25 μs 40 | A |
    | 非重复峰值正向电流 | IFSM | tp = 10 ms 250 | A |
    | 正向电压 | VF | IF = 20 A; Tj = 25°C 1.2 | 1.97 | V |
    | 反向恢复时间 | trr | IF = 1 A; VR = 30 V 16 | 20 | ns |

    3. 产品特点和优势


    BYC20D-600P具备以下独特功能和优势:
    - 快速开关能力:能够在微秒级的时间内完成切换,非常适合高频开关电源。
    - 低泄漏电流:有助于提高系统的效率并减少不必要的能耗。
    - 低反向恢复电流:有助于减小电路中的振荡现象,提高系统稳定性。
    - 低热阻:可以更有效地散热,延长使用寿命。
    - 减少关联的MOSFET或IGBT的开关损耗:通过降低这些组件的开关损耗,有助于提高整体能效。

    4. 应用案例和使用建议


    BYC20D-600P的应用范围广泛,包括但不限于:
    - 家用空调的有源功率因数校正(PFC):确保高效的能源利用。
    - 高频率开关模式电源:实现稳定可靠的电力转换。
    - 连续电流模式(CCM)功率因数校正(PFC):确保在各种负载条件下的高效运行。
    使用建议:
    - 电路设计时应考虑热管理:由于其低热阻特性,建议在散热片上安装以提高散热效果。
    - 正确选择驱动电路:确保正向电流和反向电压在规定范围内,避免过载损坏。
    - 遵循电气特性:特别注意重复峰值正向电流和非重复峰值正向电流的限制,防止瞬态损坏。

    5. 兼容性和支持


    BYC20D-600P在以下方面表现出良好的兼容性:
    - 与各类开关电源和PFC模块兼容:能够在多种不同类型的电力电子设备中可靠工作。
    - 技术支持:WeEn Semiconductors提供详尽的技术文档和支持服务,帮助用户解决在设计和使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个用户可能会遇到的问题及其解决方案:
    - 问题:正向电压过高导致过热。
    - 解决方案:检查正向电流是否超出规范,确保散热措施到位。
    - 问题:反向恢复时间过长导致能量损失。
    - 解决方案:检查电路设计,确保正向电流和反向电压在额定范围内。
    - 问题:非重复峰值正向电流超过规格。
    - 解决方案:避免瞬间大电流冲击,适当调整驱动电路以限制峰值电流。

    7. 总结和推荐


    综合评价:
    - 主要优点:BYC20D-600P凭借其快速开关能力和低泄漏电流,在高频开关应用中表现出色。其低热阻和减少开关损耗的优势使其成为高性能电力电子设备的理想选择。
    - 推荐:强烈推荐使用BYC20D-600P超快恢复二极管。该产品适用于多种高要求的电力电子应用,并且提供了全面的技术支持和维护保障,是值得信赖的选择。

BYC20D-600PQ参数

参数
反向恢复时间 20ns
正向浪涌电流 275A
配置 独立式
If - 正向电流 20A
Ir - 反向电流 10μA
Vr-反向电压 600V
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

BYC20D-600PQ厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BYC20D-600PQ数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 BYC20D-600PQ BYC20D-600PQ数据手册

BYC20D-600PQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4491 ¥ 3.9749
3000+ $ 0.4451 ¥ 3.9394
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3974.9
