BYC5-600,127

产品分类: 整流二极管/整流桥
产品描述: 500V 44A 50ns 100μA 5A 独立式 TO-220AC 通孔安装 10.3mm*4.5mm*9.4mm
供应商型号: AV-S-BYC5-600,127
供应商: Avnet
标准整包数: 1000
WEEN/瑞能半导体 整流二极管/整流桥 BYC5-600,127

BYC5-600,127概述


    产品简介


    BYC5-600 稳压二极管
    BYC5-600 是一种超快速、低开关损耗的稳压二极管。它适用于多种电子应用,如功率因数校正(PFC)、半桥照明镇流器及开关电源等。该二极管的主要特点是其超快的开关速度和低反向恢复电流,使其成为高频应用的理想选择。

    技术参数


    以下是 BYC5-600 的主要技术参数:
    - 额定峰值反向电压 (VRRM):600 V
    - 最大连续反向电压 (VR):500 V
    - 平均正向电流 (IF(AV)):5 A
    - 重复峰值正向电流 (IFRM):10 A
    - 非重复峰值正向电流 (IFSM):40 A(t = 10 ms)
    - 存储温度范围 (Tstg):-40°C 至 150°C
    - 热阻 (Rth j-mb):2.5 K/W
    - 最大正向电压降 (VF):1.75 V(IF = 5 A,Tj = 150°C)
    - 最大反向漏电流 (IR):100 μA(VR = 600 V)
    - 反向恢复时间 (trr):19 ns(IF = 5 A,VR = 400 V)

    产品特点和优势


    BYC5-600 具有以下几个独特的优势:
    - 超快速开关:适用于高频应用,提高效率并减少电磁干扰。
    - 低开关损耗:降低整体能耗,提升系统性能。
    - 低热阻:有助于热量管理,延长产品寿命。
    - 广泛的适用性:可用于各种电源转换和控制电路。

    应用案例和使用建议


    BYC5-600 在实际应用中表现卓越,特别是在高频率、高效能的电源转换场合。根据手册中的典型应用图,我们可以看到以下两种应用场景:
    - Boost 转换器中的输出整流器:在功率因数校正电路中,BYC5-600 能有效减少开关损耗。
    - 半桥转换器中的续流二极管:确保每组晶体管在正向电流仍通过其他桥臂二极管时顺利导通。
    建议使用时注意以下几点:
    - 温度管理:由于高温会影响性能,应注意散热设计,以避免过热。
    - 电压稳定性:确保输入电压不超过最大额定值,防止损坏二极管。

    兼容性和支持

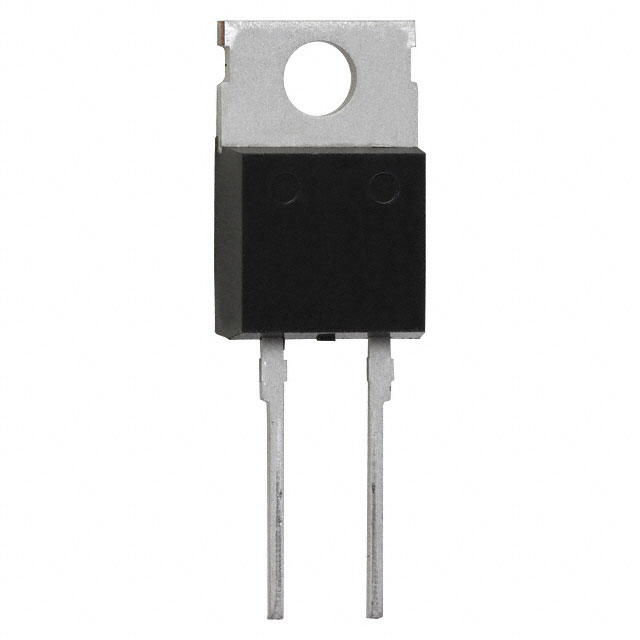

    BYC5-600 采用标准的 SOD59 (TO220AC) 封装,易于安装在大多数电源板上。WEEN Semiconductor 提供全面的技术支持和售后服务,确保客户能够顺利使用该产品。此外,公司还提供详细的资料和技术文档,方便客户进行设计和调试。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - 问题:设备过热
    - 解决方案:检查散热设计是否合理,确保有足够的散热片或风扇来帮助散热。
    - 问题:输出电压不稳定
    - 解决方案:确认输入电压在安全范围内,并检查是否有其他外部干扰。
    - 问题:性能下降
    - 解决方案:重新评估负载条件,确保在规定的电压和电流范围内运行。

    总结和推荐


    总体来说,BYC5-600 稳压二极管是一款高性能、高可靠性的电子元件,适合用于需要高速度和低损耗的应用场合。其独特的技术参数和广泛的应用领域使其在市场上具有很强的竞争力。因此,我们强烈推荐此产品给所有寻求高性能稳压二极管的用户。
    无论是用于工业电源还是消费电子产品,BYC5-600 都将是一个可靠的选择。如果您正在寻找一款稳定且高效的稳压二极管,BYC5-600 绝对值得考虑。

BYC5-600,127参数

参数
反向恢复时间 50ns
正向浪涌电流 44A
配置 独立式
If - 正向电流 5A
Ir - 反向电流 100μA
Vr-反向电压 500V
长*宽*高 10.3mm*4.5mm*9.4mm
通用封装 TO-220AC
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

BYC5-600,127厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BYC5-600,127数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 BYC5-600,127 BYC5-600,127数据手册

BYC5-600,127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.3993 ¥ 3.5336
4000+ $ 0.2513 ¥ 2.224
13000+ $ 0.2423 ¥ 2.1445
67000+ $ 0.2291 ¥ 2.0276
库存: 6000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3533.6
