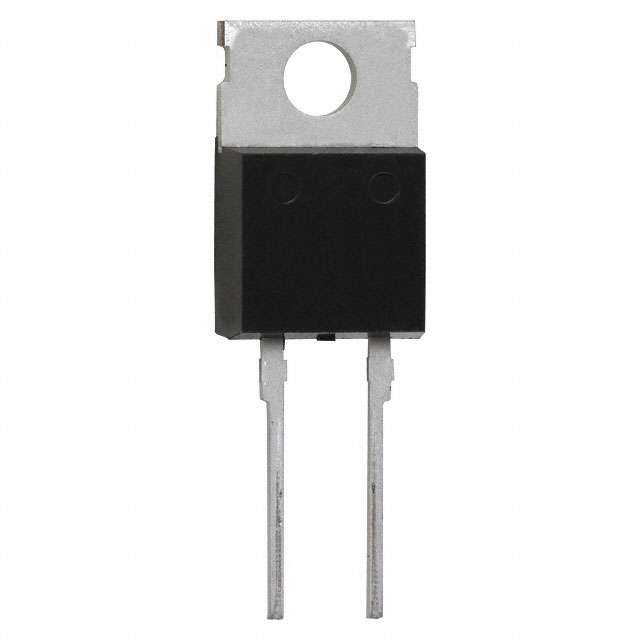

BYT79-500,127

产品分类: 整流二极管/整流桥
产品描述: WeEn Semiconductors Co., Ltd 超快整流二极管 二极管, 14A, 500V, 通孔安装, TO-220AC封装, 2针
供应商型号: BYT79-500,127 TO-220AC
供应商: 国内现货
标准整包数: 50
WEEN/瑞能半导体 整流二极管/整流桥 BYT79-500,127

BYT79-500,127概述

    BYT79 系列整流二极管技术手册

    1. 产品简介


    BYT79 系列是超快速整流二极管,由 NXP Semiconductors(现为 WeEn Semiconductors)生产。这类二极管适用于高频率开关电源中的输出整流,具备低正向电压降、快速切换、软恢复特性等特点。BYT79 系列广泛应用于高频功率转换电路中,如电源适配器、开关电源和充电器等领域。

    2. 技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 正向电压降 | VF | - | 0.90 | 1.05 | V (IF=15A, Tj=150°C) |
    | 反向电流 | IR | - | - | 50 | μA (VR=VRRM) |
    | 反向恢复时间 | trr | - | 50 | 60 | ns |
    | 平均正向电流 | IF(AV) | - | 14 | - | A |
    | 峰值非重复正向电流 | IFSM | - | - | 143 | A |
    | 存储温度范围 | Tstg | -40 | - | 150 | °C |
    | 操作结温 | Tj | - | - | 150 | °C |

    3. 产品特点和优势


    BYT79 系列整流二极管具有以下显著特点:
    - 低正向电压降:确保更高的能效和更低的热损耗。
    - 快速切换:提高电路的整体效率。
    - 软恢复特性:减少开关过程中的电磁干扰。
    - 高热循环性能:提升长期运行的稳定性。
    - 低热阻:有助于散热,延长使用寿命。
    这些特点使 BYT79 在高频功率转换电路中表现出色,特别是在要求高性能和高可靠性的应用场景中。

    4. 应用案例和使用建议


    BYT79 系列整流二极管适合用于高频开关电源,如笔记本电脑适配器、LED 驱动器和电源供应模块。在设计时,建议采取有效的散热措施,以充分利用其高热循环性能和低热阻特性。例如,在 PCB 布局中确保良好的散热路径,可以显著提高系统的可靠性。

    5. 兼容性和支持


    BYT79 系列整流二极管采用标准 SOD59 (TO220AC) 封装,与常见的焊接工艺和电路板设计兼容。制造商提供全面的技术支持,包括安装指南、故障排除工具和用户文档。对于任何技术支持需求,客户可通过指定的销售办事处或电子邮件联系 WeEn Semiconductors。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压降过高 | 检查连接线路是否有额外电阻,确认热管理是否良好。 |
    | 反向电流过大 | 确认接线正确,检查反向电压是否在规定范围内。 |
    | 散热不良 | 改善 PCB 设计,增加散热片或风扇以辅助散热。 |

    7. 总结和推荐


    BYT79 系列整流二极管以其低正向电压降、快速切换和软恢复特性,在高频开关电源应用中表现出色。其高热循环性能和低热阻进一步提升了产品的稳定性和可靠性。因此,强烈推荐使用 BYT79 系列整流二极管,尤其在对性能和可靠性有严格要求的应用场合。

BYT79-500,127参数

参数
反向恢复时间 60ns
正向浪涌电流 143A
配置 独立式
If - 正向电流 14A
Ir - 反向电流 50μA
Vr-反向电压 500V
长*宽*高 10.3mm*4.5mm*9.4mm
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

BYT79-500,127厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BYT79-500,127数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 BYT79-500,127 BYT79-500,127数据手册

BYT79-500,127封装设计

查看详情并下载
Symbol
Footprint
3D Model
