NXPSC04650Q

产品分类: 整流二极管/整流桥
产品描述: 650V 235A 0μs 170μA 4A TO-220AC 通孔安装
供应商型号: 2902397
供应商: 海外现货
标准整包数: 1
WEEN/瑞能半导体 整流二极管/整流桥 NXPSC04650Q

NXPSC04650Q概述

    NXPSC04650 Silicon Carbide Diode 技术手册解析

    产品简介

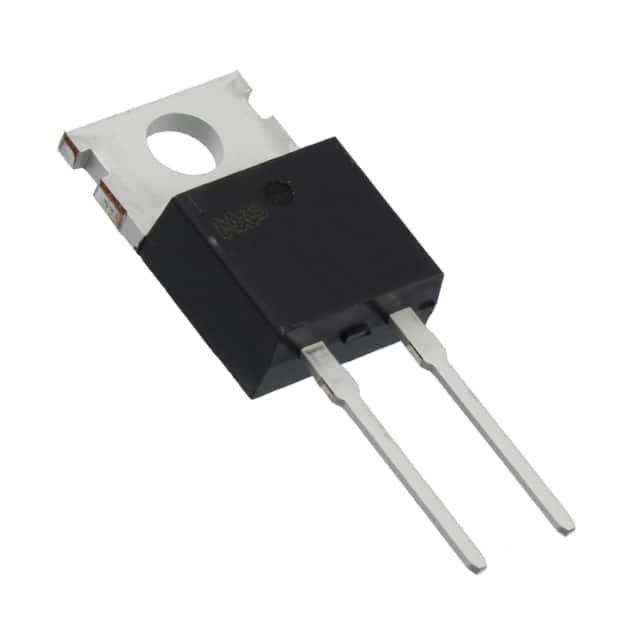

    NXPSC04650 是一款由 WeEn Semiconductors 生产的硅碳化物肖特基二极管,采用TO220-2L塑料封装。该二极管专为高频开关模式电源设计,具备优异的热稳定性和高频率工作能力,广泛应用于多种电力转换和传输设备中。

    技术参数


    以下是该二极管的主要技术参数:
    - 重复峰值反向电压(VRRM):650 V
    - 平均正向电流(IF(AV)):4 A
    - 峰值正向电流(IFRM):8 A
    - 非重复峰值正向电流(IFSM):24 A(10 ms脉冲)
    - 热阻(Rth(j-mb)):2.7至3.3 K/W(带散热化合物)
    - 热阻(Rth(j-a)):60 K/W(自由空气)
    - 正向电压(VF):典型值1.5至1.7 V(25°C下4 A)
    - 反向电流(IR):最大值25 μA(25°C下650 V)

    产品特点和优势


    - 高度稳定的切换性能
    - 高正向浪涌能力(IFSM)
    - 超快的反向恢复时间
    - 比硅二极管更高效
    - 降低与MOSFET相关的损耗
    - 减少电磁干扰(EMI)
    - 降低冷却要求
    - 符合RoHS标准,无卤素

    应用案例和使用建议


    该二极管适用于多种应用场合,如:
    - 功率因数校正
    - 电信/服务器开关模式电源
    - 不间断电源(UPS)
    - 光伏逆变器
    - PC银盒
    - LED/OLED电视
    - 电机驱动
    使用建议:
    - 在设计电路时,需确保选择适当的散热措施以满足最大工作温度下的热管理需求。
    - 鉴于其优异的热稳定性,适用于需要高效能的高频电源转换器。

    兼容性和支持


    NXPSC04650 与多种电路设计和设备兼容,尤其适合于需要高性能和可靠性要求的应用场景。WeEn Semiconductors 提供详尽的技术支持和维护服务,帮助客户顺利应用该产品。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - 问题1:正向电压过高
    - 解决方案:检查负载电流是否超过额定值,并确保电路中的电阻值合适。

    - 问题2:反向漏电流过大
    - 解决方案:确认工作环境温度是否正常,并确保二极管的工作电压不超过其额定值。

    总结和推荐


    NXPSC04650 硅碳化物肖特基二极管是一款高性能的产品,具有出色的热稳定性和高效率,适用于多种电源转换应用。它不仅能够提供高效能,还具备易于集成的特点。因此,我们强烈推荐在高可靠性要求的电力转换系统中使用该产品。

NXPSC04650Q参数

参数
If - 正向电流 4A
Ir - 反向电流 170μA
Vr-反向电压 650V
反向恢复时间 0μs
正向浪涌电流 235A
配置 -
通用封装 TO-220AC
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 管装

NXPSC04650Q厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

NXPSC04650Q数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 整流二极管/整流桥 WEEN/瑞能半导体 NXPSC04650Q NXPSC04650Q数据手册

NXPSC04650Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
