BTA216X-800B,127

产品分类: 晶闸管/可控硅
产品描述: 50mA 16A 1.2V 150A 800V 100μA 1.5V TO-220F 通孔安装
供应商型号: AV-S-BTA216X-800B,127
供应商: Avnet
标准整包数: 1000

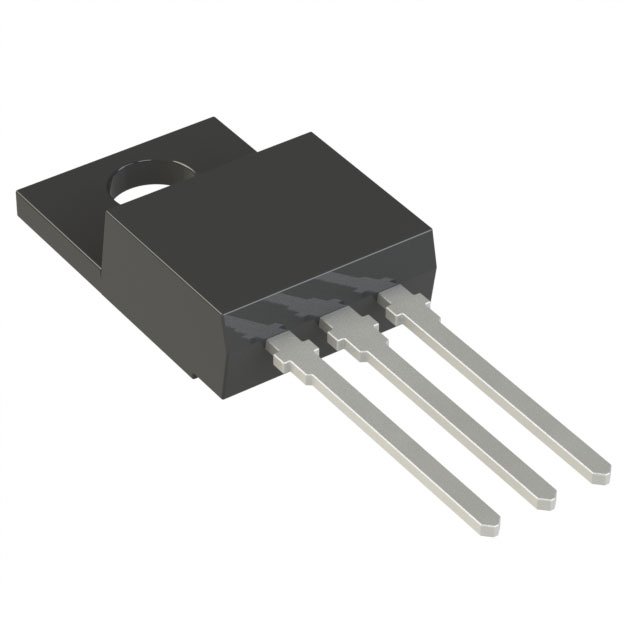

WEEN/瑞能半导体 晶闸管/可控硅 BTA216X-800B,127

BTA216X-800B,127概述


    产品简介


    BTA216X系列B三端双向可控硅(Triac)
    BTA216X系列B三端双向可控硅是恩威半导体公司生产的高性能器件,主要用于需要高开关频率和快速响应的应用场景。这些器件在高静态和动态dv/dt和di/dt下能够可靠工作,广泛应用于工业控制、电机驱动、照明控制等领域。

    技术参数


    | 参数 | 最大值 | 单位 |
    |
    | 额定电压 (VDRM) | 500/600/800 | V |
    | 有效值电流 (IT(RMS)) | 16 | A |
    | 峰值电流 (ITSM) | 140 | A |
    | 存储温度 (Tstg) | -40至150 | °C |
    | 工作温度 (Tj) | - 至125 | °C |
    | 门极触发电流 (IGT) | 2至50 | mA |
    | 门极触发电压 (VGT) | 0.7至1.5 | V |

    产品特点和优势


    BTA216X系列B三端双向可控硅具有以下特点和优势:
    - 高开关速度:能够在高dv/dt和di/dt环境下可靠工作。
    - 高可靠性:可以在广泛的温度范围内正常工作。
    - 低漏电流:即使在额定电压下,漏电流也非常低。
    - 门极电流低:门极触发电流要求较低,便于驱动。
    这些特性使得该产品非常适合于需要高可靠性、高速度和高精度控制的应用场景。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化生产线上的电机控制和阀门控制。
    - 照明控制:用于LED灯和荧光灯的调光控制。
    - 家用电器:用于冰箱、空调等家用电器的控制。
    使用建议
    - 散热设计:确保使用适当的散热片来降低器件的温度,以提高稳定性。
    - 电路设计:考虑使用合适的门极驱动电路,以减少误触发的可能性。
    - 测试验证:在实际应用前进行充分的测试,确保器件能够在预期的环境中可靠运行。

    兼容性和支持


    BTA216X系列B三端双向可控硅与标准的封装和引脚布局兼容,易于集成到现有的电路设计中。恩威半导体提供了详尽的技术支持,包括产品文档、样品和工程咨询服务,帮助客户快速实现产品开发和量产。

    常见问题与解决方案


    常见问题及解决方案
    - 问题1:器件在高温下无法正常工作。
    - 解决方案:增加散热片或使用水冷系统,确保工作温度不超过最大允许值。

    - 问题2:器件在启动时容易误触发。
    - 解决方案:优化门极驱动电路的设计,减小干扰信号的影响。
    - 问题3:器件的工作电流不稳定。
    - 解决方案:检查电源供应和负载连接,确保电流稳定并符合器件规格要求。

    总结和推荐


    BTA216X系列B三端双向可控硅凭借其高性能、高可靠性和良好的兼容性,成为工业控制、照明控制和家用电器等领域的重要选择。建议在需要高精度和高可靠性的应用场景中采用该产品。恩威半导体提供的完善技术支持也将为客户的开发过程提供有力保障。

BTA216X-800B,127参数

参数
通态非重复峰值电流 150A
最大栅极触发电压 1.5V
RMS通态电流 16A
最大栅极峰值反向电压 -
SCR类型 -
断态最大重复峰值漏电流 100μA
最大栅极触发电流 50mA
平均通态电流 -
断态电压 800V
开启状态电压 1.2V
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装

BTA216X-800B,127厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BTA216X-800B,127数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BTA216X-800B,127 BTA216X-800B,127数据手册

BTA216X-800B,127封装设计

查看详情并下载
Symbol
Footprint
3D Model
