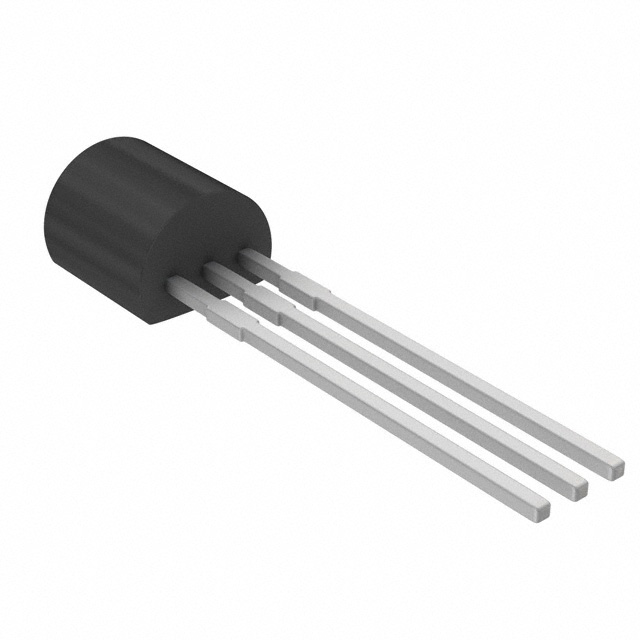

BT131-600EQP

产品分类: 晶闸管/可控硅
产品描述: 10mA 1A 600V 1V TO-92-3 通孔安装
供应商型号: 3703806
供应商: 海外现货
标准整包数: 5
WEEN/瑞能半导体 晶闸管/可控硅 BT131-600EQP

BT131-600EQP概述

    # BT131-600E 四象限三端双向晶闸管(Triac)产品技术手册

    产品简介


    BT131-600E 是一款采用TO92塑料封装的四象限计划性过电压保护敏感门型双向晶闸管(Triac)。作为“系列E”晶闸管的一员,它特别适用于需要与低功耗驱动器(包括微控制器)接口的应用场景。这种器件具有高阻断电压能力,适合用于室内风扇控制、通用低功率电机控制以及开关和相位控制等领域。
    主要功能与应用领域
    - 直接逻辑级IC接口:无需额外电路即可与逻辑电路对接。
    - 低功耗门驱动器和微控制器兼容:易于集成到现有系统中。
    - 广泛的应用范围:
    - 空调室内风扇控制
    - 通用低功率电机控制
    - 开关及相控应用

    技术参数


    以下是BT131-600E的主要技术规格:
    | 参数名称 | 符号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 反复峰值断态电压 | VDRM | V | - | - | 600 |
    | 均方根导通电流 | IT(RMS) | A | - | - | 1 |
    | 非重复峰值导通电流 | ITSM | A | - | - | 12.5 |
    | 维持电流 | IH | mA | 1.3 | 10 | - |
    | 门触发电流 | IGT | mA | - | - | 10 |
    | 触发电压 | VGT | V | 0.7 | 1 | - |
    | 断态泄漏电流 | ID | mA | - | 0.1 | 0.5 |
    此外,其热阻特性如下:
    - 结点至引脚热阻(全周期):最大60K/W
    - 结点至自由空气环境热阻(印刷电路板安装,引脚长度=4mm):典型值150K/W

    产品特点和优势


    BT131-600E具有以下显著特点和优势:
    - 高可靠性:采用平面化处理工艺,增强了电压鲁棒性和长期稳定性。
    - 多功能性:能够在所有四个象限内触发操作。
    - 便捷设计:可以直接连接逻辑芯片或微控制器,简化了设计流程。
    - 宽工作温度范围:结温可达125°C,适应恶劣环境需求。

    应用案例和使用建议


    根据数据手册,BT131-600E广泛应用于空调系统中的风扇控制和小型电机驱动场景。对于这类应用,建议采取以下措施以优化性能:
    - 确保供电电压稳定,避免过高波动导致损坏。
    - 在高动态负载情况下,考虑增加散热片来降低结温。
    - 若需连接多种传感器或外部电路,请检查接口电平匹配情况。

    兼容性和支持


    该产品可轻松与其他主流MCU平台配合使用,并提供标准的TO92封装形式。WeEn Semiconductors公司为客户提供详尽的技术文档和技术支持服务,确保用户能够顺利部署此组件。

    常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题:触发失败怎么办?
    解决方法:确认输入信号强度是否符合要求,必要时调整外接电阻值。
    - 问题:发热严重如何处理?
    解决方法:增加外部散热装置或减少工作时间间隔。

    总结和推荐


    总体而言,BT131-600E是一款高性能且易于集成的双向晶闸管产品。其卓越的电气特性和紧凑的设计使其成为智能家居、工业自动化等多个领域的理想选择。强烈推荐给需要高效能且经济实惠解决方案的工程师们。如果您正在寻找一款可靠稳定的四象限Triac元件,那么BT131-600E无疑是一个极佳的选择。

BT131-600EQP参数

参数
开启状态电压 -
最大栅极触发电压 1V
断态电压 600V
断态最大重复峰值漏电流 -
SCR类型 -
RMS通态电流 1A
最大栅极触发电流 10mA
平均通态电流 -
通态非重复峰值电流 -
最大栅极峰值反向电压 -
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

BT131-600EQP厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BT131-600EQP数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BT131-600EQP BT131-600EQP数据手册

BT131-600EQP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9084
100+ ¥ 0.7366
1000+ ¥ 0.6875
2500+ ¥ 0.6752
10000+ ¥ 0.6629
20000+ ¥ 0.6629
50000+ ¥ 0.6629
100000+ ¥ 0.6629
库存: 7614
起订量: 60 增量: 0
交货地:
最小起订量为:5
合计: ¥ 4.54
