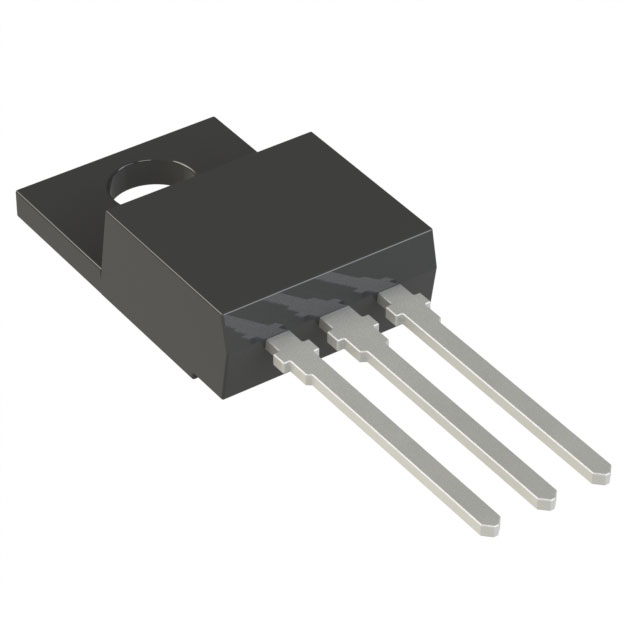

BTA330X-800BTQ

产品分类: 晶闸管/可控硅
产品描述: 50mA 30A 1.2V 270A,297A 800V 400μA 1.3V TO-220F 通孔安装
供应商型号: BTA330X-800BTQ TO-220F-3
供应商: 国内现货
标准整包数: 1000
WEEN/瑞能半导体 晶闸管/可控硅 BTA330X-800BTQ

BTA330X-800BTQ概述

    BTA330X-800BT 3Q Hi-Com Triac 技术手册解析

    1. 产品简介


    产品类型:
    BTA330X-800BT 是一种平面化钝化三极管(Triac),属于3Q Hi-Com系列,适用于高电压和高电流应用场合。
    主要功能:
    - 高静态和动态dV/dt及高dI/dt的承受能力
    - 无需旁路电容器即可在最大额定结温下通断全有效电流值
    - 三象限触发
    应用领域:
    - 工作温度高的应用环境
    - 加热控制
    - 高功率电机控制
    - 高功率开关电路

    2. 技术参数


    | 符号 | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VDRM | 反复峰值断态电压 | - | 800 | - | - | V |
    | IT(RMS) | 有效值导通电流 | 正弦波满波;Th ≤ 44°C | - | - | 30 | A |
    | ITSM | 非重复峰值导通电流 | - | - | - | 270 | A |
    | Tj | 结温 | - | - | - | 150 | °C |
    静态特性:
    - 门触发电流:在12V下为50mA
    - 保持电流:在12V下为75mA
    - 导通电压:在42A下为1.2V至1.55V
    动态特性:
    - 关断状态电压上升率:最大为2000V/μs
    - 换向电流变化率:在无吸收条件下的换向电流变化率为15A/ms

    3. 产品特点和优势


    - 3Q技术:提升了抗噪声干扰的能力
    - 2500V RMS隔离电压:提供了更高的安全性
    - 高通断能力:具有最高的假触发免疫性
    - 高耐温性:能在高结温下可靠工作
    - 高可靠性:平面化钝化工艺保证了电压稳定性和可靠性

    4. 应用案例和使用建议


    - 加热控制系统:该产品能处理高电流和高温环境,适用于加热系统的高功率输出控制
    - 电机控制:具备高电压和高电流处理能力,可用于控制高功率电机
    - 开关电源:适合在需要快速切换的应用中使用
    使用建议:
    - 在设计时确保散热良好,以避免过热
    - 使用时考虑外部保护电路,如过压保护,以防止器件损坏
    - 考虑到其高电流处理能力,建议使用合适的电源和负载来匹配器件的额定参数

    5. 兼容性和支持


    - 该产品采用TO-220F(SOT186A)封装,适用于标准电源电路安装
    - 厂商提供详尽的技术支持,包括详细的数据手册和在线技术支持服务

    6. 常见问题与解决方案


    - 问题1:过高的环境温度导致器件无法正常工作
    - 解决方案:改善散热措施,使用散热片或风扇帮助散热
    - 问题2:触发电压不稳定
    - 解决方案:检查门极电阻是否正确,尝试调整门极电阻以提高稳定性

    7. 总结和推荐


    BTA330X-800BT是一款专为高功率、高温度应用而设计的三极管,具有高耐温性、高可靠性以及优异的抗噪声能力。其出色的性能使其成为加热控制、电机控制以及高功率开关电路的理想选择。鉴于其广泛的适用性和优良的性能,强烈推荐在上述应用场景中使用该产品。

BTA330X-800BTQ参数

参数
开启状态电压 1.2V
最大栅极峰值反向电压 -
平均通态电流 -
SCR类型 -
最大栅极触发电流 50mA
最大栅极触发电压 1.3V
断态电压 800V
断态最大重复峰值漏电流 400μA
通态非重复峰值电流 270A,297A
RMS通态电流 30A
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装
