Z0103MN,135

产品分类: 晶闸管/可控硅
产品描述: 瑞能半导体 双向可控硅, 1A额定, SOT-223 (SC-73)封装, 600V峰值, 表面贴装安装
供应商型号: 30C-Z0103MN,135 SOT-223-4
供应商: 云汉优选
标准整包数: 1

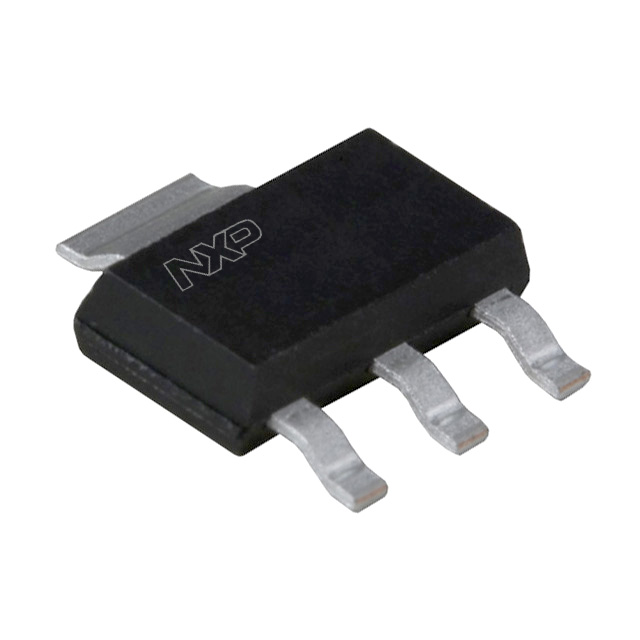

WEEN/瑞能半导体 晶闸管/可控硅 Z0103MN,135

Z0103MN,135概述

    Z0103MN 4Q Triac 技术手册



    1. 产品简介



    产品类型: Z0103MN 是一种四象限双向晶闸管(Triac),采用 SOT223 封装。
    主要功能: 它可以用于驱动低功率设备,并直接与逻辑级集成电路和低功率门驱动电路接口。
    应用领域: 广泛应用于通用低压电机控制、家用电器、工业过程控制以及低压交流风扇控制器等领域。


    2. 技术参数



    - 重复峰值断态电压 (VDRM): 600 V
    - 非重复峰值导通电流 (ITSM): 8 A
    - 有效值导通电流 (IT(RMS)): 1 A
    - 栅极触发电流 (IGT):
    - T2+ G+: 3 mA
    - T2+ G-: 3 mA
    - T2- G-: 3 mA
    - T2- G+: 5 mA
    - 热阻 (Rth(j-sp)): 15 K/W
    - 存储温度范围 (Tstg): -40°C 至 150°C
    - 结温 (Tj): -40°C 至 125°C


    3. 产品特点和优势



    - 直接接口逻辑级 IC: 可以直接与逻辑级集成电路和低功率门驱动电路接口。
    - 高电压承受能力: 最大重复峰值断态电压为 600 V。
    - 可靠性高: 使用平面式封装提高电压的鲁棒性和可靠性。
    - 敏感栅极触发: 在所有四个象限都能触发,非常敏感。


    4. 应用案例和使用建议



    应用场景:
    - 通用低压电机控制: 需要高可靠性的电机控制系统。
    - 家用电器: 如空调、冰箱等设备。
    - 工业过程控制: 用于工业自动化控制系统。
    - 低压交流风扇控制器: 适用于各种风扇设备。

    使用建议:
    - 确保在额定电流范围内使用,避免过载损坏。
    - 注意散热设计,特别是在高功耗应用中。


    5. 兼容性和支持



    兼容性: 适用于各种需要双向开关的应用。
    支持: 用户可通过销售联系方式获取技术支持和售后服务。


    6. 常见问题与解决方案



    - 问题: 过载导致晶闸管损坏。
    - 解决办法: 检查负载是否符合规范,确保电流不超过额定值。
    - 问题: 温度过高。
    - 解决办法: 改善散热设计,增加散热片或风扇辅助散热。


    7. 总结和推荐



    综合评估:
    - 优点: 直接接口逻辑级 IC,耐高电压,可靠性和敏感度高。
    - 推荐: 适用于多种应用场景,如电机控制、家电和工业控制,强烈推荐使用。

    ---

    此手册提供了详细的技术规格和应用指南,帮助用户更好地理解和使用 Z0103MN 4Q Triac。通过遵循手册中的建议和注意事项,用户可以充分发挥该产品的性能,满足各种应用需求。

Z0103MN,135参数

参数
断态最大重复峰值漏电流 500μA
最大栅极触发电流 3mA
通态非重复峰值电流 8A,8.5A
开启状态电压 1.3V
SCR类型 灵敏栅型
RMS通态电流 1A
最大栅极峰值反向电压 -
平均通态电流 1A
最大栅极触发电压 1.3V
断态电压 600V
长*宽*高 6.7mm*3.7mm*1.7mm
通用封装 SC-73
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

Z0103MN,135厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

Z0103MN,135数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 Z0103MN,135 Z0103MN,135数据手册

Z0103MN,135封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.8646
200+ ¥ 0.5958
2000+ ¥ 0.5421
4000+ ¥ 0.5062
库存: 4609
起订量: 10 增量: 4000
交货地:
最小起订量为:1
合计: ¥ 0.86
