BTA204X-800E/L01Q

产品分类: 晶闸管/可控硅
产品描述: 10mA 4A 1.4V 25A,27A 800V 1V TO-220F 通孔安装
供应商型号: ZT-BTA204X-800E/L01Q
供应商: 海外现货
标准整包数: 1

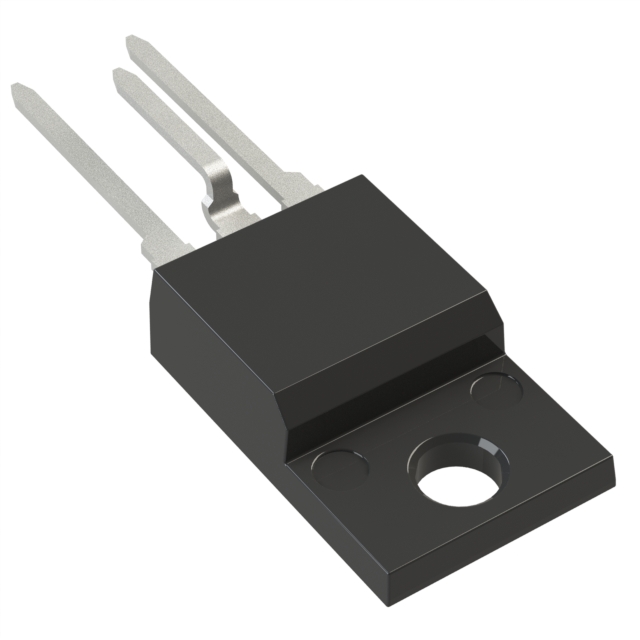

WEEN/瑞能半导体 晶闸管/可控硅 BTA204X-800E/L01Q

BTA204X-800E/L01Q概述

    BTA204X-800E 3Q Hi-Com Triac 技术手册解析

    1. 产品简介


    BTA204X-800E 是一款高通态电流、低功耗驱动接口的三端双向晶闸管(Triac),适用于各种交流开关控制场合。该产品采用SOT186A(TO-220F)封装形式,具备高噪声抗扰能力和优越的瞬态电压保护能力,特别适合用于家用电器、电机控制电路和电磁阀等交流负载的控制。

    2. 技术参数


    - 额定参数:
    - 重复峰值断态电压:\( V{DRM} \leq 800 \text{V} \)
    - 有效正弦波导通电流(全波):\( I{T(RMS)} \leq 4 \text{A} \)
    - 非重复性峰值导通电流:\( I{TSM} \leq 27 \text{A} \)
    - 结温: \( Tj \leq 125 \text{°C} \)
    - 电气特性:
    - 门极触发电流:\( I{GT} \leq 10 \text{mA} \)
    - 保持电流:\( IH \leq 12 \text{mA} \)
    - 门极触发电压:\( V{GT} \leq 1 \text{V} \)
    - 动态特性:
    - 断态电压上升率:\( dV{DT}/dt \leq 30 \text{V/µs} \)
    - 导通电流变化率:\( dI{COM}/dt \leq 2 \text{A/ms} \)
    - 热特性:
    - 结-散热片热阻:\( R{th(j-h)} \leq 5.5 \text{K/W} \)
    - 结-环境热阻:\( R{th(j-a)} \leq 55 \text{K/W} \)

    3. 产品特点和优势


    - 三象限技术:增强了噪声抗扰性,适合于复杂电磁环境下的应用。
    - 直接触发:易于低功率驱动器和逻辑IC(如微控制器)直接触发。
    - 高抗浪涌能力:非重复性峰值导通电流达到27A,确保了设备在瞬间过载情况下的可靠运行。
    - 隔离安装基座:提供更佳的物理稳定性和电气隔离性。
    - 计划平流化:增强了电压稳健性和可靠性。
    - 灵敏的门极触发:使得逻辑级触发更为便捷。

    4. 应用案例和使用建议


    应用案例:
    - 交流电磁阀
    - 通用电机控制电路
    - 家用电器
    使用建议:
    - 确保使用符合规范的散热片以提高热稳定性。
    - 在接线时要注意门极触发信号的质量,确保信号强度足够触发器件。
    - 对于高压应用场合,应注意峰值电流限制,避免长时间超过额定值导致损坏。

    5. 兼容性和支持


    - 兼容性:BTA204X-800E 与大多数标准的三端双向晶闸管接口兼容,适配范围广。
    - 支持和维护:生产商提供全面的技术支持和售后服务,包括详细的技术文档、样本数据和故障排除指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 触发失败 | 检查门极触发信号质量,确保足够的电流。 |
    | 热失控 | 确保散热系统正常运作,必要时增加额外散热措施。 |
    | 过流损坏 | 使用保险丝或其他过流保护设备,确保电流不超过最大额定值。 |

    7. 总结和推荐


    BTA204X-800E 作为一款高性能的三端双向晶闸管,具有高可靠性、优良的电性能参数和广泛的应用场景。其独特的三象限技术和敏感门极设计使其成为电机控制和家用电器应用的理想选择。强烈推荐在需要高效且可靠的交流控制场合下使用此器件。

BTA204X-800E/L01Q参数

参数
断态最大重复峰值漏电流 -
开启状态电压 1.4V
通态非重复峰值电流 25A,27A
RMS通态电流 4A
最大栅极峰值反向电压 -
SCR类型 -
最大栅极触发电流 10mA
平均通态电流 -
最大栅极触发电压 1V
断态电压 800V
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装

BTA204X-800E/L01Q厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BTA204X-800E/L01Q数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BTA204X-800E/L01Q BTA204X-800E/L01Q数据手册

BTA204X-800E/L01Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3559 ¥ 2.9822
库存: 0
起订量: 185 增量: 50
