BT169B,126

产品分类: 晶闸管/可控硅
产品描述: 200μA 5V 500mA 灵敏栅型 800mA 8A 200V 50μA 800mV TO-92-3 通孔安装
供应商型号: 10B-3358390-4
供应商: 国内现货
标准整包数: 5

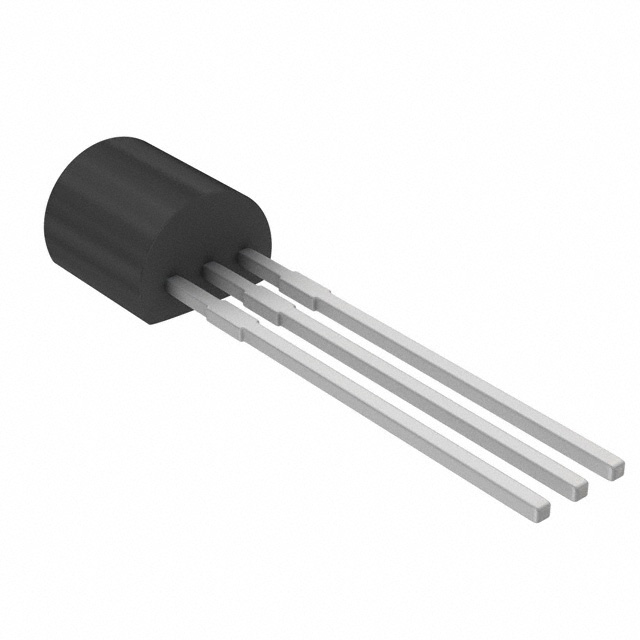

WEEN/瑞能半导体 晶闸管/可控硅 BT169B,126

BT169B,126概述


    产品简介


    产品类型: 晶闸管(Thyristor)
    主要功能:
    BT169系列晶闸管是受保护的敏感门晶闸管,封装在SOT54塑料壳内。设计用于直接连接微控制器、逻辑集成电路和其他低功率触发电路。
    应用领域:
    - 通用开关应用
    - 相位控制应用

    技术参数


    - 最大重复峰值断态电压:
    - BT169B: ≤200 V
    - BT169D: ≤400 V
    - BT169G: ≤600 V
    - 平均正向电流:
    - BT169B: ≤0.5 A
    - BT169D: ≤0.5 A
    - BT169G: ≤0.5 A
    - 非重复峰值正向电流:
    - BT169B: ≤8 A
    - BT169D: ≤8 A
    - BT169G: ≤8 A
    - 热阻从结点到引脚: ≤60 K/W
    - 存储温度范围: -40°C 至 +150°C
    - 正向导通电压: 1.25 V至1.7 V
    - 门触发电压: 0.5 V至0.8 V
    - 门触发电流: 50 μA至200 μA
    - 关键参数:
    - 关断电流: 0.05 mA至0.1 mA
    - 正向电流上升率: ≤50 A/μs
    - 门电流: ≤1 A
    - 门功率: ≤2 W
    - 平均门功率: ≤0.1 W

    产品特点和优势


    - 设计灵活性: 能够直接与微控制器和逻辑集成电路连接。
    - 广泛的应用范围: 可应用于各种通用开关和相位控制场景。
    - 高温适应性: 工作温度范围宽广,从-40°C到+150°C。
    - 强大的过载保护能力: 非重复峰值正向电流高达8 A。
    - 高效散热: 热阻低,确保在高负载下的稳定运行。

    应用案例和使用建议


    应用案例
    - 智能家居系统: BT169系列可以用于智能照明系统的开关控制。
    - 工业自动化: 在自动化生产线中用于调节电压,如电机调速系统。
    使用建议
    - 正确接线: 确保按照手册的接线图正确安装,避免短路和损坏。
    - 散热管理: 考虑到高负载时的发热问题,建议安装适当的散热装置,以延长使用寿命。
    - 合理选择型号: 根据具体应用需求选择合适电压等级的产品型号,如家用电器可选择较低电压的产品,工业设备则需考虑更高电压的产品。

    兼容性和支持


    - 兼容性: BT169系列与标准SOT54封装兼容,易于集成到现有的电路设计中。
    - 支持和维护: 厂商提供全面的技术支持和售后服务,包括详细的安装指南和故障排查文档。客户可以通过技术支持渠道获得及时帮助。

    常见问题与解决方案


    - 问题1: 设备启动困难。
    - 解决方案: 检查接线是否正确,确认门触发电压和电流符合要求。
    - 问题2: 设备过热。
    - 解决方案: 安装散热片或风扇进行辅助散热,确保设备工作在安全温度范围内。
    - 问题3: 设备频繁重启。
    - 解决方案: 检查电源电压是否稳定,确保设备不受外部干扰影响。

    总结和推荐


    综合评估:
    - BT169系列晶闸管具有良好的设计灵活性和广泛的适用范围,适合多种开关和相位控制应用。
    - 高温适应性和强大的过载保护能力使得它能够在恶劣环境下可靠运行。
    - 易于安装和调试,厂商提供了详尽的技术支持,使得用户能够快速上手并解决问题。
    推荐:
    强烈推荐在需要高可靠性、宽温度范围的场合使用BT169系列晶闸管。其优秀的电气特性和稳定的性能表现使其成为众多应用的理想选择。

BT169B,126参数

参数
通态非重复峰值电流 8A
最大栅极触发电流 200μA
最大栅极峰值反向电压 5V
断态电压 200V
平均通态电流 500mA
断态最大重复峰值漏电流 50μA
开启状态电压 -
最大栅极触发电压 800mV
SCR类型 灵敏栅型
RMS通态电流 800mA
4.8mm(Max)
4.2mm(Max)
5.2mm(Max)
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装

BT169B,126厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BT169B,126数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BT169B,126 BT169B,126数据手册

BT169B,126封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.0522
100+ ¥ 1.1187
500+ ¥ 0.8974
1000+ ¥ 0.6749
1840+ ¥ 0.648
30000+ ¥ 0.636
库存: 10317
起订量: 25 增量: 1
交货地:
最小起订量为:5
合计: ¥ 20.26
