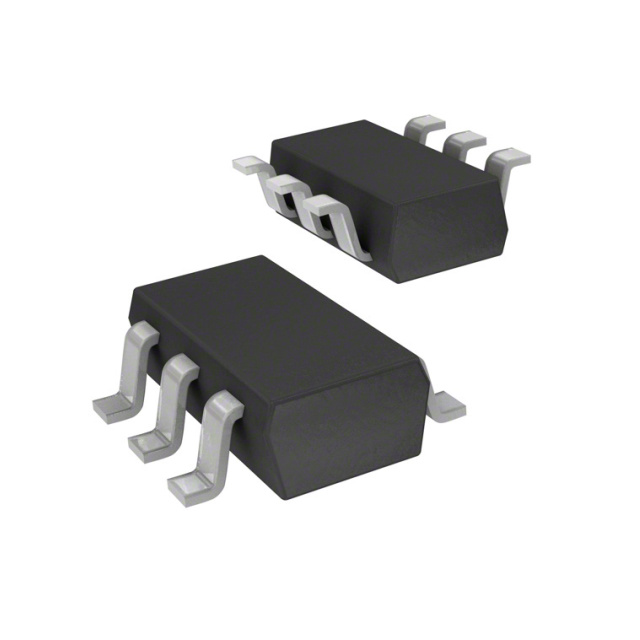

ESDALD05UD4X

产品分类: TVS二极管/ESD抑制器
产品描述: 5V 88W 5.5A 16V 6V SOT-23-6 贴片安装
供应商型号: ESDALD05UD4X
供应商: 国内现货
标准整包数: 18000
WEEN/瑞能半导体 TVS二极管/ESD抑制器 ESDALD05UD4X

ESDALD05UD4X概述


    产品简介


    ESDALD05UD4 是一款由 WeEn Semiconductors 生产的瞬态电压抑制二极管阵列(Transient Voltage Suppressor Diode Array)。该器件专为保护敏感组件免受静电放电(ESD)和瞬态电压事件的影响而设计。其卓越的钳位能力、低泄漏电流和快速响应时间使其广泛应用于多种接口,如USB 2.0、Firewire、DVI和Gigabit以太网接口。此外,它还适用于笔记本电脑、手持设备、投影电视、监视器、机顶盒、平板显示器及PCI Express等场合。

    技术参数


    - 峰值脉冲功率:88W(8/20μs波形)
    - 钳位电压:IPP = 1A时,VC ≤ 10V;IPP = 5.5A时,VC ≤ 16V
    - 反向工作电压(VRWM):最大值为5V
    - 反向漏电流(IR):最大值为100nA(VRWM = 5V)
    - 正向压降(VF):IF = 15mA时,最大值为1.2V
    - 电容:0.3pF至0.5pF(VR = 0V,f = 1MHz)
    - 存储温度范围:-55°C至150°C
    - 操作温度范围:-55°C至150°C
    - 封装形式:SOT23-6L

    产品特点和优势


    ESDALD05UD4 的主要特点和优势包括:
    - 高达88W的峰值脉冲功率,提供了强大的保护能力。
    - 优秀的钳位能力和低泄漏电流,使得其在各种应用中表现出色。
    - 符合多项国际标准,如IEC 61000-4-2和IEC 61000-4-5,具有出色的可靠性。
    - 具备低电容特性,确保信号完整性不受影响。
    - 满足MSL等级1要求,且符合RoHS标准,是一款环保型产品。
    - 支持四条I/O线和一条VCC线的保护,提供全面的防护。
    - 高效的瞬态电压抑制能力,特别适用于高速接口如USB 2.0和Firewire。

    应用案例和使用建议


    ESDALD05UD4 广泛应用于各类电子设备中,例如:
    - 笔记本电脑和手持设备:在便携式设备中,该器件能够有效保护USB端口和其他关键接口。
    - 投影电视和监视器:保护DVI接口,确保视频信号的稳定传输。
    - 机顶盒和平板显示器:保障接口的稳定性和可靠性。
    使用建议:
    - 确保正确安装和布线,避免过长的引线导致信号完整性问题。
    - 在需要额外保护的场合下,考虑使用多个ESDALD05UD4并联连接。
    - 定期检查设备运行状态,确保所有接口正常工作。

    兼容性和支持


    - 兼容性:ESDALD05UD4 可与多种标准接口兼容,包括USB 2.0、Firewire、DVI等。该器件具有广泛的适用性,可满足不同应用场景的需求。
    - 技术支持:WeEn Semiconductors 提供详尽的技术文档和支持服务,包括用户指南、常见问题解答和产品选型指南。客户可以通过官方网站或其他渠道获取相关资源。

    常见问题与解决方案


    1. 问题:如何选择正确的封装类型?
    解决方案:ESDALD05UD4采用SOT23-6L封装,是一种小型贴片封装,适合表面贴装工艺。请确保选用的封装类型与您的PCB布局匹配。
    2. 问题:如果在高温环境下工作,ESDALD05UD4是否会失效?
    解决方案:ESDALD05UD4的工作温度范围为-55°C至150°C,具有良好的耐温性能。只要遵循推荐的操作条件,该器件在高温环境下也能可靠工作。
    3. 问题:如何判断ESDALD05UD4是否损坏?
    解决方案:可以通过测量其反向漏电流和钳位电压来判断其工作状态。若测量结果明显偏离规范值,则可能存在故障。

    总结和推荐


    ESDALD05UD4 是一款高性能的瞬态电压抑制二极管阵列,具备出色的保护能力和广泛应用范围。其优越的特性使其成为各种电子设备的理想选择。我们强烈推荐这款产品,尤其适用于需要严格保护敏感组件的应用场合。无论是工业控制还是消费电子产品,ESDALD05UD4都是您的不二之选。

ESDALD05UD4X参数

参数
峰值脉冲电流 5.5A
峰值脉冲功率 88W
极性 -
工作电压 5V
箝位电压 16V
击穿电压 6V
通用封装 SOT-23-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
