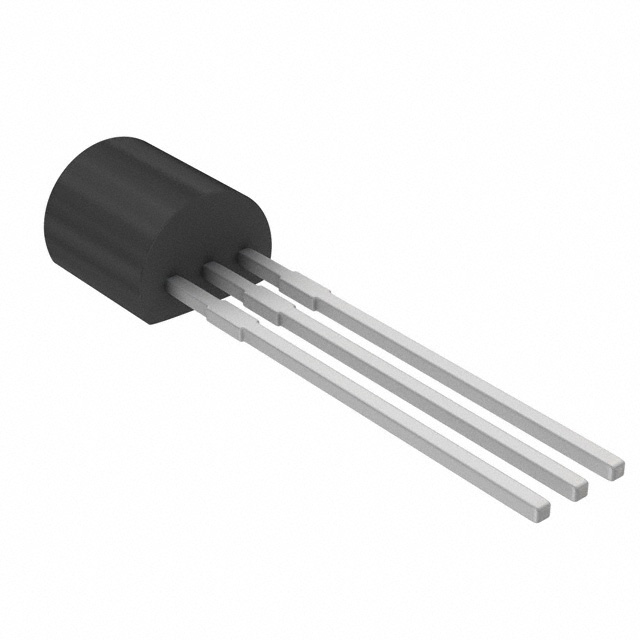

BT169HML

产品分类: 晶闸管/可控硅
产品描述: 100μA 500mA 灵敏栅型 800mA 9A,10A 800V 800mV TO-92-3 通孔安装
供应商型号: 771-BT169HML
供应商: Mouser
标准整包数: 1
WEEN/瑞能半导体 晶闸管/可控硅 BT169HML

BT169HML概述

    BT169H Silicon Controlled Rectifier (SCR) 技术手册

    1. 产品简介


    BT169H 是一种平面型钝化敏感门控硅控整流器(Silicon Controlled Rectifier),采用SOT54(TO-92)塑料封装。

    2. 技术参数


    以下是BT169H的技术规格和性能参数:
    - 重复峰值断态电压 (VDRM):800 V
    - 平均正向电流 (IT(AV)):0.5 A
    - 有效正向电流 (IT(RMS)):0.8 A
    - 非重复峰值正向电流 (ITSM):10 A (在特定条件下)
    - 门极触发电流 (IGT):1 μA ~ 100 μA (在12V,10mA条件下)
    - 热阻 (Rth(j-lead)):60 K/W (典型值)
    - 结温 (Tj):最大为125 °C

    3. 产品特点和优势


    - 高电压能力:能够承受高达800V的重复峰值断态电压,适合于高压电路。
    - 平面钝化:提高了电压的稳健性和可靠性。
    - 敏感门极:使得触发更加容易和可靠。

    4. 应用案例和使用建议


    应用领域:
    - 漏电保护开关或接地故障断路器 (GFCI)
    - 点火电路
    - 低功耗保持电路
    - 保护电路/关断电路:如照明镇流器和开关模式电源
    - 动态性能要求较高的应用场合
    使用建议:
    - 在设计电路时,需要考虑器件的最大工作电压和电流限制。
    - 鉴于其敏感的门极设计,确保门极驱动信号的稳定性和可靠性。
    - 在恶劣环境中使用时,要特别注意散热设计,以避免过热损坏。

    5. 兼容性和支持


    兼容性:
    - BT169H适用于标准的SOT54封装,与其他类似封装的器件可以互换使用。
    - 支持广泛的电源和负载条件,适合多种应用需求。
    支持信息:
    - WeEn Semiconductors提供了详细的技术文档和应用指南。
    - 客户可以通过WeEn Semiconductors的官方网站获得技术支持和服务。

    6. 常见问题与解决方案


    问题及解决方案:
    - 问题1:触发不正常。
    - 解决方法:检查门极驱动信号是否满足规格要求。
    - 问题2:发热严重。
    - 解决方法:改善散热设计,增加外部散热片或者采用更好的冷却方式。

    7. 总结和推荐


    综合评估:
    - BT169H 具有高电压能力和良好的动态性能,适用于各种高压电路。
    - 其敏感的门极设计使得触发更为方便和可靠,非常适合需要精确控制的应用场合。
    - 散热设计需谨慎处理,以保证长期稳定运行。
    推荐使用:
    - 推荐在高压和高可靠性要求的应用场合使用BT169H,特别是在需要准确控制触发的电路中。

BT169HML参数

参数
开启状态电压 -
RMS通态电流 800mA
通态非重复峰值电流 9A,10A
断态最大重复峰值漏电流 -
平均通态电流 500mA
最大栅极峰值反向电压 -
最大栅极触发电流 100μA
SCR类型 灵敏栅型
最大栅极触发电压 800mV
断态电压 800V
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装
