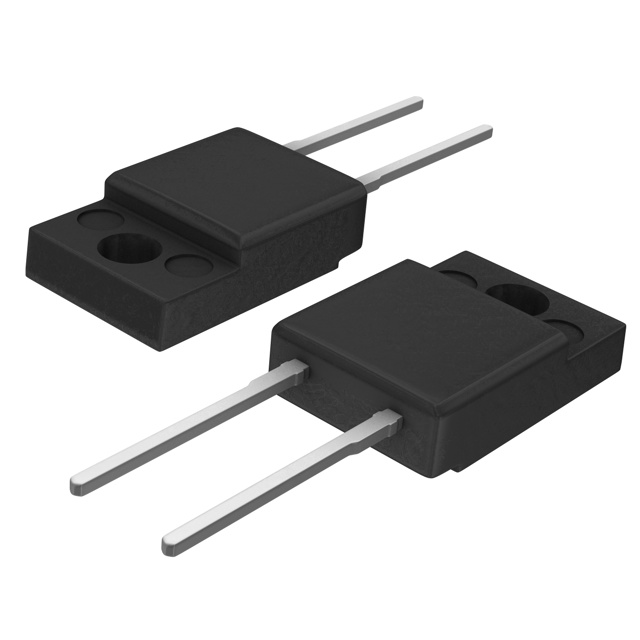

WND08P16XQ

产品分类: 整流二极管/整流桥
产品描述: 50uA@1.6kV 8A TO-220F 通孔安装
供应商型号: 30C-WND08P16XQ TO-220F
供应商: 国内现货
标准整包数: 1
WEEN/瑞能半导体 整流二极管/整流桥 WND08P16XQ

WND08P16XQ概述

    WND08P16X Standard Power Diode 技术手册

    1. 产品简介


    WND08P16X 是一款由 WeEn Semiconductors 生产的标准反向恢复功率二极管,采用 TO-220F 封装。这种二极管广泛应用于电力电子设备中,主要作为输入整流器和调节二极管使用。其设计目标是提供低正向电压降、低漏电流、高耐压能力和高浪涌电流能力。

    2. 技术参数


    以下为 WND08P16X 的关键技术规格:
    - 绝对最大额定值:
    - 反复峰值反向电压 \( V{RRM} \): 1600 V
    - 平均正向电流 \( I{F(AV)} \): 8 A (δ = 0.5, 平方波脉冲, \( Th \leq 113 \) °C)
    - 非重复峰值正向电流 \( I{FSM} \): 180 A (tp = 10 ms, \( Tj(init) = 25 \) °C, 正弦波脉冲)
    - 静态特性:
    - 正向电压降 \( VF \):
    - \( IF = 8 \) A, \( Tj = 25 \) °C: 最大 1.2 V
    - \( IF = 8 \) A, \( Tj = 150 \) °C: 最大 1.1 V
    - 反向电流 \( IR \):
    - \( VR = 1600 \) V, \( Tj = 25 \) °C: 最大 50 μA
    - \( VR = 1600 \) V, \( Tj = 150 \) °C: 最大 1.5 mA
    - 热特性:
    - 热阻 \( R{th(j-h)} \)(结到散热器): 最大 3.6 K/W
    - 热阻 \( R{th(j-a)} \)(结到自由空气): 最大 55 K/W
    - 隔离特性:
    - 峰值隔离电压 \( V{isol(RMS)} \): 2500 V (50 Hz ≤ f ≤ 60 Hz, RH ≤ 65%)
    - 隔离电容 \( C{isol} \): 10 pF (阴极到外部散热器)

    3. 产品特点和优势


    - 低正向电压降: 有助于降低功耗,提高效率。
    - 低漏电流: 减少不必要的能量损失,提高系统的可靠性。
    - 高耐压能力: 能够承受高电压冲击,适用于高压应用。
    - 高浪涌电流能力: 具备出色的瞬态处理能力,适合多种极端条件下的应用。

    4. 应用案例和使用建议


    WND08P16X 主要应用于输入整流器和调节二极管。以下是一些典型的应用场景:
    - 输入整流器: 用于将交流电转换成直流电,适用于电源适配器和电池充电器等场合。
    - 调节二极管: 在某些电源设计中,用于限制电压并保护后续电路。
    使用建议:
    - 在高功率应用中,确保良好的散热措施以避免过热。
    - 在选择 PCB 布局时,考虑引脚位置和散热路径以优化散热效果。

    5. 兼容性和支持


    WND08P16X 与标准 TO-220F 封装兼容,可以方便地替换其他品牌的同类产品。WeEn Semiconductors 提供全面的技术支持,包括详细的用户指南和在线技术支持,帮助客户顺利应用该产品。

    6. 常见问题与解决方案


    - 问题: 功耗过高,发热严重。
    - 解决方案: 改善散热措施,如增加散热片或改进 PCB 散热路径。
    - 问题: 正向电压降过大。
    - 解决方案: 检查焊接质量和接触电阻,确保正确的安装和接线。

    7. 总结和推荐


    综上所述,WND08P16X 标准反向恢复功率二极管具有优异的性能和可靠的稳定性,适用于多种高压应用场合。其低功耗和高可靠性使其成为电力电子系统中不可或缺的元件。强烈推荐在需要高可靠性和高效率的应用中选用 WND08P16X。

WND08P16XQ参数

参数
If - 正向电流 8A
Ir - 反向电流 50uA@1.6kV
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 -
配置 -
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装

WND08P16XQ厂商介绍
