首页  >  产品百科  >  BT151S-650L,118

BT151S-650L,118

产品分类: 晶闸管/可控硅
产品描述: 5mA 5V 7.5A 12A 120A,132A 650V 100μA 1.5V DPAK-3 贴片安装
供应商型号: AV-S-PHSBT151S650L118
供应商: Avnet
标准整包数: 2500

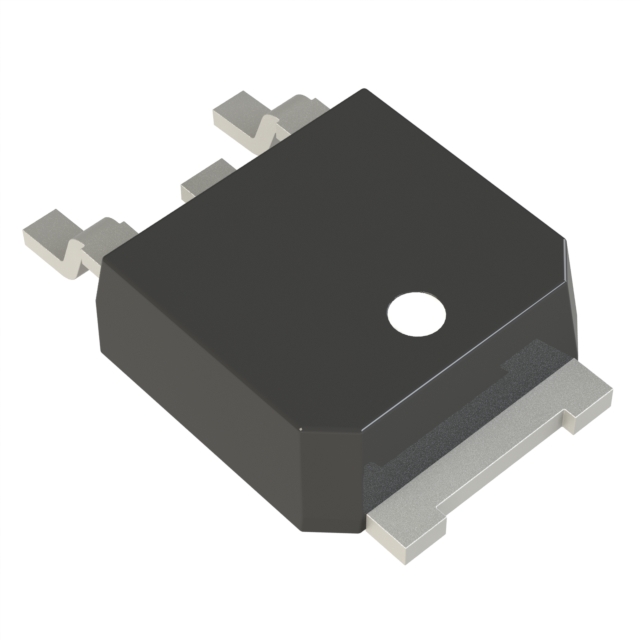

WEEN/瑞能半导体 晶闸管/可控硅 BT151S-650L,118

BT151S-650L,118概述


    产品简介


    BT151S-650L硅控整流器(SCR)是一款专为需要敏感栅极、高双向阻断电压能力、高浪涌电流能力和高热循环性能的应用而设计的表面贴装式封装的平面化处理硅控整流器。采用SOT428(DPAK)封装形式,非常适合在各种电力控制和保护电路中应用。

    技术参数


    主要技术规格
    - 重复峰值反向电压:VRRM = 650 V
    - 重复峰值阻断电压:VDRM = 650 V
    - 非重复峰值导通电流:ITSM = 120 A (最大值可达132 A)
    - 平均导通电流:IT(AV) = 7.5 A
    - 峰值导通电流:IT(RMS) = 12 A
    - 结温范围:Tj = -40°C 到 +150°C
    - 阈值触发电流:IGT = 2~5 mA
    动态特性
    - 关态电压上升率:dVD/dt = 200~1000 V/µs
    - 门极控制开启时间:tgt = 2 µs(最大)
    - 换相关断时间:tq = 70 µs(最大)

    产品特点和优势


    BT151S-650L硅控整流器拥有多种独特优势:
    - 高双向阻断电压能力:适用于需要高可靠性电压控制的应用。
    - 高浪涌电流能力:能够承受大电流冲击,确保系统的稳定运行。
    - 高热循环性能:适应广泛的温度变化环境。
    - 敏感栅极:易于触发,降低功耗。
    - 表面贴装型封装:简化装配过程,提高生产效率。

    应用案例和使用建议


    BT151S-650L适用于多种应用领域,如点火电路、电机控制、保护电路和电压调节等。在实际使用中,应注意:
    - 在高功率应用场景下,务必注意散热措施以防止过热。
    - 使用时需确保门极驱动信号正确,以避免误触发。
    - 考虑到不同的应用场景,选择合适的安装方式以优化热管理。

    兼容性和支持


    BT151S-650L采用DPAK(SOT428)封装,与其他标准的SMT器件具有良好的兼容性,可以方便地集成到现有系统中。制造商提供了详尽的技术支持,包括详尽的数据手册和技术指南,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题:如何测量阈值触发电流?
    - 解决方案:通过向门极施加12V电压,同时监测漏电流IT的变化来确定阈值触发电流IGT。具体参考图8中的数据曲线。
    2. 问题:如何处理高温环境下的热管理?
    - 解决方案:在应用过程中确保良好的散热设计,例如添加散热片或选择更高效的散热方案,以保持结温在安全范围内。

    总结和推荐


    BT151S-650L硅控整流器凭借其高双向阻断电压能力、高浪涌电流能力以及优秀的热循环性能,展示了出色的市场竞争力。对于需要高性能电力控制和保护应用的工程师而言,这款产品无疑是一个值得考虑的选择。我们强烈推荐在这些应用场景中使用该产品,其卓越的性能和可靠性将大大提升整体系统的稳定性与安全性。

BT151S-650L,118参数

参数
SCR类型 -
平均通态电流 7.5A
最大栅极触发电流 5mA
通态非重复峰值电流 120A,132A
最大栅极峰值反向电压 5V
开启状态电压 -
RMS通态电流 12A
断态最大重复峰值漏电流 100μA
最大栅极触发电压 1.5V
断态电压 650V
通用封装 DPAK-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BT151S-650L,118厂商介绍

WeEn公司是一家专注于提供先进电子元件和解决方案的高科技企业。公司主营产品包括但不限于:

1. 半导体器件:涵盖从通用到特定应用的集成电路,如微处理器、存储器、传感器等。
2. 被动元件:包括电容器、电阻器、电感器等,广泛应用于滤波、信号处理和电源管理。
3. 连接器和电缆:用于电子设备间的连接,确保数据和电力的稳定传输。
4. 电源管理产品:提供电源转换和分配解决方案,如开关电源、电池管理等。

WeEn公司的产品广泛应用于以下领域:
- 消费电子:如智能手机、平板电脑、智能家居设备等。
- 工业自动化:包括机器人、自动化生产线的控制和监控系统。
- 汽车电子:涉及车载信息娱乐系统、安全系统和动力控制系统。
- 医疗设备:如诊断设备、治疗设备和监测系统。

WeEn的优势在于:
- 技术创新:持续投入研发,保持技术领先。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 客户服务:提供定制化解决方案和快速响应客户需求。
- 供应链管理:优化供应链,确保产品的及时交付和成本效益。

BT151S-650L,118数据手册

厂牌 PDF简要描述 下载
WEEN/瑞能半导体 晶闸管/可控硅 WEEN/瑞能半导体 BT151S-650L,118 BT151S-650L,118数据手册

BT151S-650L,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.2366 ¥ 2.0937
7500+ $ 0.2345 ¥ 2.075
库存: 5000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 5234.25
