WLP75-1003-II

产品分类: 开关电源
厂牌: EOS POWER
产品描述: 75W 1 85V(AC),390V(DC) 264V(AC),390V(DC) 3.12A 24V 底座安装 76.2mm*50.8mm*25.4mm
供应商型号: SG-WLP75-1003-II
供应商: 期货订购
标准整包数: 1

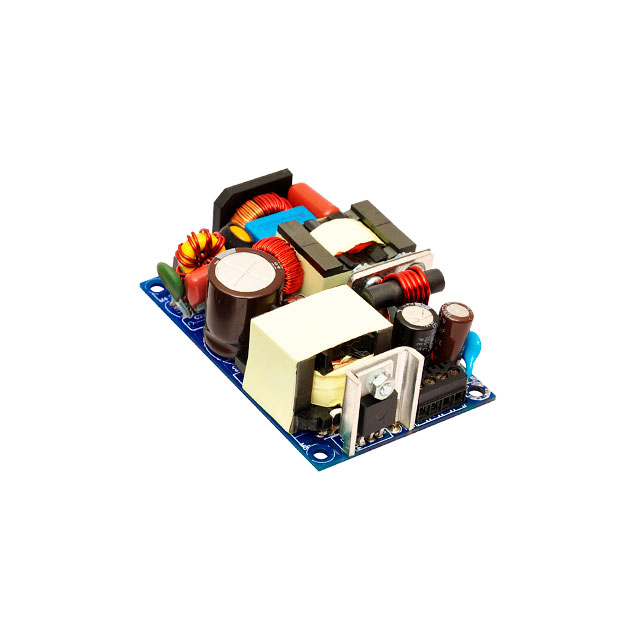

EOS POWER 开关电源 WLP75-1003-II

WLP75-1003-II概述

    # WLP75工业级电源模块技术手册解析

    产品简介


    WLP75是一款高性能的工业级电源模块,适用于多种严苛的应用场景。该模块采用紧凑型设计(3 x 2 x 1英寸),输出功率高达75瓦,通过自然对流冷却即可实现稳定运行。其广泛应用于电信、工业自动化、医疗设备及交通运输等领域。
    主要功能:
    - 高效率(最高可达93%)
    - 宽输入电压范围(85-264VAC/390VDC)
    - 宽温度适应性(-40至+70℃)
    应用领域:
    - 工业控制设备
    - 医疗电子设备
    - 网络通信设备
    - 自动化生产线

    技术参数


    | 参数类别 | 描述 |

    | 尺寸 | 3 x 2 x 1英寸(76.2 x 50.8 x 25.4毫米) |
    | 重量 | 最大180克 |
    | 输入电压范围 | 85-264VAC/390VDC,支持全范围输入 |
    | 输出电压 | 可调节范围:+/-3%,典型值:12V、15V、24V、30V、48V、58V |
    | 效率 | 93%(48V/58V)、91%(24V/30V)、90%(12V/15V) |
    | 过载保护 | 过流保护:典型值110%;过压保护:110%-140%(自锁模式) |
    | 短路保护 | hiccup模式 |
    | 工作温度范围 | -40至+70℃(启动温度范围-40至0℃) |
    | 存储温度范围 | -40至+85℃ |
    | 相对湿度 | 5%-95%,非凝结 |

    产品特点和优势


    WLP75以其高效率和可靠性著称,能够在极端环境下保持稳定的性能表现。以下是其关键优势:
    - 高效率设计:得益于主动式PFC电路,电源模块在满载情况下功率因数超过0.95。
    - 宽温适应性:可在-40℃至+70℃范围内正常工作,特别适合恶劣气候条件。
    - 多功能保护机制:具备过流、过压、短路等多种保护措施,确保长期稳定运行。
    - 紧凑结构:采用小尺寸封装,便于集成到各种空间受限的设计中。

    应用案例和使用建议


    应用案例
    - 电信基站:为通信设备提供稳定可靠的电力供应。
    - 工厂自动化:用于驱动传感器和执行机构的小型控制系统。
    - 医疗仪器:在敏感环境中为诊断设备供电。
    使用建议
    - 在高湿度或高温环境中,建议增加额外的散热措施。
    - 若模块安装于金属外壳内,需注意机械结构符合规范要求(如使用适当大小的螺钉和垫圈)。
    - 长时间处于较高负载条件下,应参考降额曲线调整输出功率以延长寿命。

    兼容性和支持


    WLP75兼容多种连接器选项,包括Screw Terminals和Molex Headers。此外,该产品已获得多项国际认证,如CE标志、UL认证等,表明其符合严格的电气安全标准。
    制造商提供了详尽的技术文档和技术支持服务,确保客户能够顺利部署和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动失败 | 检查输入电压是否符合规格 |
    | 输出电压不稳定 | 调整外部电位器以校准输出电压 |
    | 温度过高 | 改善通风条件或降低负载 |

    总结和推荐


    总体而言,WLP75是一款经过验证且性能优异的工业级电源模块,具有高效率、宽温域适应性及多功能保护等特点。对于需要高性能电源解决方案的应用场合,该产品无疑是理想选择。我们强烈推荐WLP75给寻求可靠电力解决方案的工程师和企业用户。

WLP75-1003-II参数

参数
电压-输出4 -
电压-输出2 -
电流-输出2 -
电压-输出1 24V
最大输入电压 264V(AC),390V(DC)
负载调节 -
最小输入电压 85V(AC),390V(DC)
电压-输出3 -
输出数量 1
电流-输出1 3.12A
输出功率 75W
长*宽*高 76.2mm*50.8mm*25.4mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

WLP75-1003-II厂商介绍

EOS Power是一家全球领先的增材制造解决方案提供商,专注于开发和生产工业级3D打印系统。公司主营产品包括金属和塑料3D打印机,这些设备广泛应用于****、汽车、医疗、模具制造等多个领域。

产品分类:
1. 金属3D打印机:适用于制造复杂金属零件,如****领域的发动机部件、汽车行业的轻量化结构件等。
2. 塑料3D打印机:适用于快速原型制作和生产,如医疗领域的定制化植入物、消费品行业的个性化产品等。

应用领域:
1. ****:制造轻量化、高强度的金属零件,提高燃油效率和性能。
2. 汽车:生产轻量化结构件,降低能耗,提高车辆性能。
3. 医疗:定制化植入物和手术工具,提高手术成功率和患者舒适度。
4. 模具制造:快速制造复杂模具,缩短产品开发周期。

EOS Power的优势:
1. 高精度:提供高精度的3D打印解决方案,满足严苛的工业制造要求。
2. 高效率:快速制造复杂零件,缩短产品开发周期,提高生产效率。
3. 材料多样性:支持多种金属和塑料材料,满足不同应用需求。
4. 定制化:可根据客户需求定制3D打印解决方案,提供个性化服务。

WLP75-1003-II数据手册

厂牌 PDF简要描述 下载
EOS POWER 开关电源 EOS POWER WLP75-1003-II WLP75-1003-II数据手册

WLP75-1003-II封装设计

查看详情并下载
Symbol
Footprint
3D Model
