WLP120-1301-II

产品分类: 开关电源
厂牌: EOS POWER
产品描述: 100W(120WForcedAir) 1 85V(AC),390V(DC) 264V(AC),390V(DC) 8.33A 12V 底座安装 76.2mm*50.8mm*30mm
供应商型号: SG-WLP120-1301-II
供应商: 期货订购
标准整包数: 1

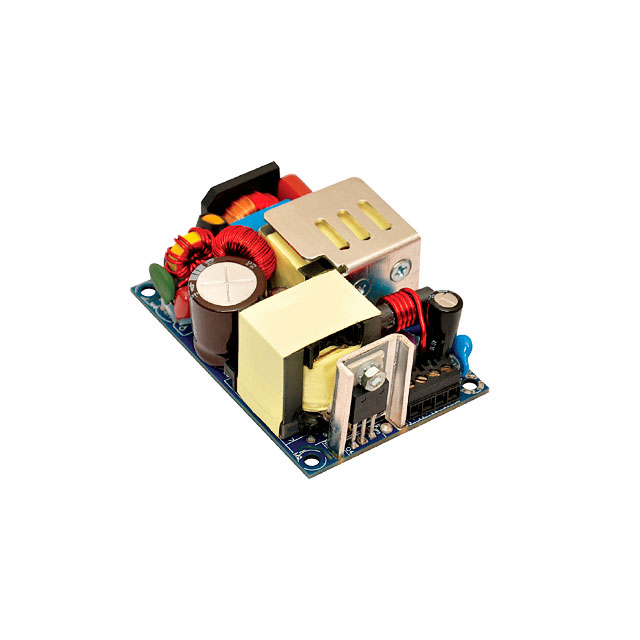

EOS POWER 开关电源 WLP120-1301-II

WLP120-1301-II概述

    WLP120工业级电源模块技术手册解析

    一、产品简介


    WLP120是一款专为工业应用设计的高效率电源模块,尺寸小巧(3" x 2"),适合安装在紧凑空间内。它具备高达120W的输出功率(通过强制风冷可达),拥有93%的高效率。此外,WLP120能在宽广的工作温度范围内稳定运行(-40°C到+70°C,部分型号可选85°C),具备热关断保护功能,保证设备的可靠性与安全性。

    二、技术参数


    - 输入电压范围:85-264 VAC/390 VDC,全范围适用
    - 输入频率:47-63 Hz
    - 输出功率:通过强制风冷可达120W(300 LFM),自然冷却模式下为100W
    - 效率:典型值93%(适用于48V、58V输出),91%(24V、30V),90%(12V、15V)
    - 工作温度:-40°C至+70°C(部分型号可选-40°C至+85°C)
    - 储存温度:-40°C至+85°C
    - 相对湿度:5%-95%,非凝结状态
    - 隔离电压:输入到输出3000V AC(适合信息技术设备)
    - MTBF:超过3百万小时(依据Telcordia-SR332-issue 3)

    三、产品特点和优势


    WLP120的显著优势包括其高效率(可达93%)、紧凑的尺寸和强大的负载能力。其采用主动式PFC设计,保证了较高的功率因数。热关断保护机制确保了长时间连续运行的安全性。在不同应用场景下,WLP120能提供灵活的电压调整能力和优良的负载响应特性,非常适合于工业控制、自动化系统等需要高性能电源解决方案的场合。

    四、应用案例和使用建议


    WLP120广泛应用于工业控制、自动化设备、通信设备等领域。例如,在智能制造环境中,它能作为生产线上的关键电源模块,为各类传感器、执行器等提供稳定可靠的电力供应。使用时建议在高温环境下适当降低输出功率以避免过热。同时,为了提高系统的整体效率和稳定性,应考虑使用符合标准的输入电缆及滤波器组件。

    五、兼容性和支持


    WLP120可与其他标准工业接口兼容,如Molex连接器和Screw Terminal。制造商提供了详尽的技术文档和支持服务,包括安装指南、维修手册等,确保用户能够顺利部署并维护该产品。对于某些特殊应用(如高温环境下的长期运行),建议联系销售代表获取定制化解决方案。

    六、常见问题与解决方案


    1. 问题:开机后发现无输出电压
    - 解决办法:检查输入电压是否在正常范围内,确认输入线缆连接良好且没有损坏。
    2. 问题:设备过热
    - 解决办法:根据环境温度调整负载或增加散热措施;若使用强制风冷模式,确保风扇正常运转。
    3. 问题:设备启动时出现瞬态电流冲击
    - 解决办法:适当增加输入电容容量或外部浪涌抑制器,以减小初始电流峰值。

    七、总结和推荐


    综上所述,WLP120以其高效率、宽温范围和灵活的负载适应能力,成为工业应用中的理想选择。无论是在空间受限还是苛刻环境条件下,它都能提供可靠稳定的电源支持。因此,强烈推荐此款电源模块给寻求高性能、长寿命工业电源解决方案的专业人士。

WLP120-1301-II参数

参数
负载调节 -
最小输入电压 85V(AC),390V(DC)
电压-输出3 -
输出数量 1
电压-输出2 -
最大输入电压 264V(AC),390V(DC)
电压-输出4 -
电压-输出1 12V
电流-输出1 8.33A
电流-输出2 -
输出功率 100W(120WForcedAir)
长*宽*高 76.2mm*50.8mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

WLP120-1301-II厂商介绍

EOS Power是一家全球领先的增材制造解决方案提供商,专注于开发和生产工业级3D打印系统。公司主营产品包括金属和塑料3D打印机,这些设备广泛应用于****、汽车、医疗、模具制造等多个领域。

产品分类:
1. 金属3D打印机:适用于制造复杂金属零件,如****领域的发动机部件、汽车行业的轻量化结构件等。
2. 塑料3D打印机:适用于快速原型制作和生产,如医疗领域的定制化植入物、消费品行业的个性化产品等。

应用领域:
1. ****:制造轻量化、高强度的金属零件,提高燃油效率和性能。
2. 汽车:生产轻量化结构件,降低能耗,提高车辆性能。
3. 医疗:定制化植入物和手术工具,提高手术成功率和患者舒适度。
4. 模具制造:快速制造复杂模具,缩短产品开发周期。

EOS Power的优势:
1. 高精度:提供高精度的3D打印解决方案,满足严苛的工业制造要求。
2. 高效率:快速制造复杂零件,缩短产品开发周期,提高生产效率。
3. 材料多样性:支持多种金属和塑料材料,满足不同应用需求。
4. 定制化:可根据客户需求定制3D打印解决方案,提供个性化服务。

WLP120-1301-II数据手册

厂牌 PDF简要描述 下载
EOS POWER 开关电源 EOS POWER WLP120-1301-II WLP120-1301-II数据手册

WLP120-1301-II封装设计

查看详情并下载
Symbol
Footprint
