WLP120-1003-II

产品分类: 开关电源
厂牌: EOS POWER
产品描述: 100W(120WForcedAir) 1 85V(AC),390V(DC) 264V(AC),390V(DC) 4.16A 24V 底座安装 76.2mm*50.8mm*30mm
供应商型号: SG-WLP120-1003-II
供应商: 期货订购
标准整包数: 1

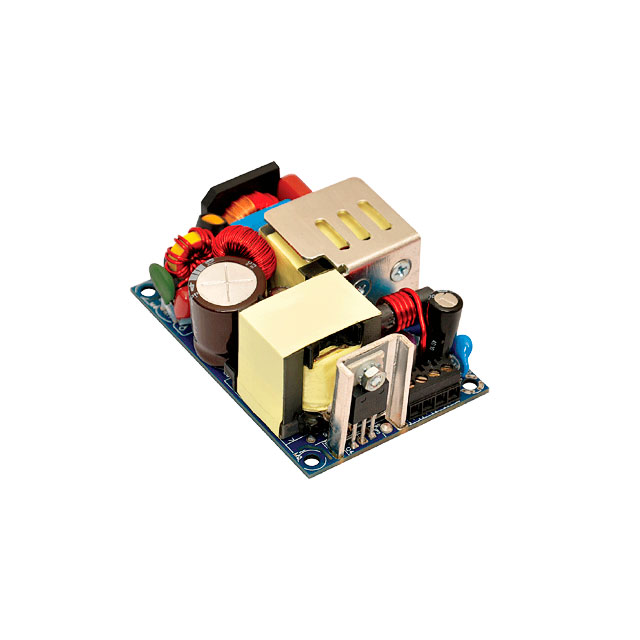

EOS POWER 开关电源 WLP120-1003-II

WLP120-1003-II概述

    WLP120工业电源模块技术手册

    产品简介


    WLP120工业电源模块是一款高性能的直流电源供应器,广泛应用于工业自动化、通信设备、测试测量仪器等领域。其尺寸仅为3英寸x 2英寸,高度为1英寸,能够在有限的空间内提供高达120瓦的功率输出。通过强制风冷,它能保持较高的效率,最高可达93%,适用于多种复杂的工作环境。

    技术参数


    - 尺寸:3" x 2"(76.2mm x 50.8mm)
    - 重量:最大200克
    - 输入电压范围:85-264 VAC/390 VDC
    - 输入频率范围:47-63 Hz
    - 输入电流:115 VAC: 1.2 A最大,230 VAC: 0.65 A最大
    - 无负载功率:< 0.3W
    - 峰值效率:93% (48V, 58V),91% (24V, 30V),90% (12V, 15V)
    - 保持时间:>10 ms
    - 功率因数:超过0.95 (满载时,主动PFC)
    - 输出电压调节范围:±3%
    - 线性调整率:±0.5%
    - 负载调整率:±1%
    - 瞬态响应:25%阶跃负载变化,0.1A/us斜率,50%占空比,50Hz = 4%,恢复时间< 5 ms
    - 上升时间:典型值55ms
    - 设定点容差:±1%
    - 过电流保护:典型110%
    - 过电压保护:110至140%,锁存型(需要AC循环重启)
    - 短路保护:递减模式
    - 开关频率:60 kHz典型值
    - 工作温度范围:-40°C 至 +70°C,可选85°C操作(请咨询)
    - 存储温度范围:-40°C 至 +85°C
    - 相对湿度范围:5% 至 95%,非凝结
    - 海拔高度:操作:16,000英尺;非操作:40,000英尺
    - 平均无故障时间(MTBF):>3.00百万小时
    - 隔离电压:输入到输出 - 3000V AC(用于ITE应用),输入到GND - 1500V AC
    - 认证标准:IEC/EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013, UL 60950-1,第2版,CAN/CSA C22.2 No. 60950-1-07,第2版,GB4943.1-2011;GB9254-2008;GB17625.1-2012
    - 电磁兼容性:EN55032-B,CISPR22-B,FCC PART15-B,EN 55032 A,EN 61000-3-2,EN 61000-3-3,EN 61000-4-2,EN 61000-4-3,EN 61000-4-4,EN 61000-4-5,EN 61000-4-6,EN 61000-4-8,EN 61000-4-11
    - 符合RoHS指令

    产品特点和优势


    - 高功率密度:紧凑的设计使得该电源模块能够在一个较小的体积内提供大功率输出。
    - 宽输入电压范围:可以适应不同类型的电源输入,提高设备的灵活性和可靠性。
    - 高效率:高达93%的峰值效率,减少能量损耗和发热量,延长使用寿命。
    - 多重保护功能:包含过电流保护、过电压保护、短路保护等多种保护机制,确保安全运行。
    - 环境适应性强:能在宽广的工作温度范围内稳定运行,适用于各种恶劣环境。

    应用案例和使用建议


    - 应用案例:在工业自动化控制、通信基站和医疗设备中均有广泛应用。
    - 使用建议:在进行系统集成时,建议先进行详细设计,考虑散热要求。使用金属外壳时,注意安装硬件的直径限制以避免干扰。

    兼容性和支持


    - 兼容性:该电源模块支持多种连接器选项(Molex, Tyco等),方便与不同设备兼容。
    - 支持和维护:厂商提供详细的用户手册和技术支持,以帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:无负载功率过高。
    - 解决方案:检查输入电压是否正常,确认没有接其他设备。
    2. 问题:输出电压不稳定。
    - 解决方案:确认负载调节率在规定的范围内,如不在,则检查是否有外部分流器等异常因素。
    3. 问题:开关频率异常。
    - 解决方案:确认输入电压是否稳定,如不稳定,则需要采取稳压措施。

    总结和推荐


    WLP120工业电源模块凭借其紧凑的设计、高效的性能以及全面的保护功能,在众多应用中表现出色。它的高功率密度、广泛的适用范围以及良好的环境适应性使其成为市场上极具竞争力的产品。对于需要在有限空间内实现高效稳定的电力供应的应用场合,我们强烈推荐使用这款电源模块。

WLP120-1003-II参数

参数
最大输入电压 264V(AC),390V(DC)
电流-输出1 4.16A
电压-输出2 -
负载调节 -
最小输入电压 85V(AC),390V(DC)
电压-输出3 -
输出数量 1
输出功率 100W(120WForcedAir)
电压-输出4 -
电流-输出2 -
电压-输出1 24V
长*宽*高 76.2mm*50.8mm*30mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

WLP120-1003-II厂商介绍

EOS Power是一家全球领先的增材制造解决方案提供商,专注于开发和生产工业级3D打印系统。公司主营产品包括金属和塑料3D打印机,这些设备广泛应用于****、汽车、医疗、模具制造等多个领域。

产品分类:
1. 金属3D打印机:适用于制造复杂金属零件,如****领域的发动机部件、汽车行业的轻量化结构件等。
2. 塑料3D打印机:适用于快速原型制作和生产,如医疗领域的定制化植入物、消费品行业的个性化产品等。

应用领域:
1. ****:制造轻量化、高强度的金属零件,提高燃油效率和性能。
2. 汽车:生产轻量化结构件,降低能耗,提高车辆性能。
3. 医疗:定制化植入物和手术工具,提高手术成功率和患者舒适度。
4. 模具制造:快速制造复杂模具,缩短产品开发周期。

EOS Power的优势:
1. 高精度:提供高精度的3D打印解决方案,满足严苛的工业制造要求。
2. 高效率:快速制造复杂零件,缩短产品开发周期,提高生产效率。
3. 材料多样性:支持多种金属和塑料材料,满足不同应用需求。
4. 定制化:可根据客户需求定制3D打印解决方案,提供个性化服务。

WLP120-1003-II数据手册

厂牌 PDF简要描述 下载
EOS POWER 开关电源 EOS POWER WLP120-1003-II WLP120-1003-II数据手册
