URA2415ZP-6WR3

产品分类: DC-DC模块
产品描述:
供应商型号: 14M-URA2415ZP-6WR3
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 URA2415ZP-6WR3

URA2415ZP-6WR3概述

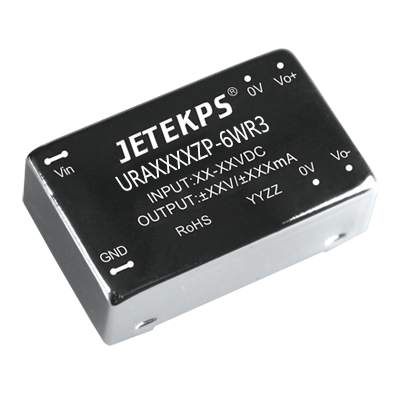

    URAZP-6WR3 DC-DC 模块电源

    产品简介


    URAZP-6WR3 是由广州健特电子有限公司生产的一款高效能 DC-DC 模块电源。该产品具备6W的输出功率,采用DIP封装,特别适用于各种需要高效能转换和稳定电源供应的应用场合。其主要功能包括提供高效稳定的直流输出电压,具备超宽电压输入能力,并能在苛刻的工作环境下保持高性能。

    技术参数


    - 输出功率: 6W
    - 额定输入电压范围: 9V~36V (URA2405ZP-6WR3) 或 18V~72V (URA4805ZP-6WR3)
    - 额定输出电压范围: ±5V (URA2405ZP-6WR3) 或 ±5V (URA4805ZP-6WR3)
    - 最大输出电流: ±600mA (URA2405ZP-6WR3) 或 ±600mA (URA4805ZP-6WR3)
    - 输出电压精度: ±1%(正)或 ±2%(负)
    - 线性电压调节率: ±0.5%
    - 负载调节率: ±1%
    - 纹波&噪声: ≤100mVp-p (带宽20MHz)
    - 开关频率: 300kHz
    - 绝缘电压: 1500VDC
    - 工作温度范围: -40℃~+85℃
    - 存储温度范围: -55℃~+125℃

    产品特点和优势


    1. 高效率: 输出纹波噪声低,典型效率可达80%以上。
    2. 超宽电压输入: 4:1的输入电压范围,适应多种电源环境。
    3. 无需外部元件: 内置所有必要元件,简化设计。
    4. 持续短路保护: 自恢复机制,确保系统稳定性。
    5. 高可靠性: MTTF≥100万小时,长期可靠运行。
    6. 国际标准引脚方式: 简化组装和集成过程。

    应用案例和使用建议


    应用案例:
    - 适用于工业控制、通信设备、医疗仪器等领域。
    - 适合需要紧凑设计、高可靠性和高效率的应用场合。
    使用建议:
    1. 负载要求: 当负载功耗小于模块输出额定功率的5%,建议外接假负载以避免空载。
    2. 电容选择: 输出端外接电容C2不宜过大,推荐根据电容外接表进行选择。
    3. 滤波电路: 对于纹波噪声要求高的应用场合,建议外接LC滤波电路。

    兼容性和支持


    - 兼容性: 产品采用标准引脚布局,易于与其他设备兼容。
    - 支持: 广州健特电子有限公司提供全面的技术支持和售后服务,包括应用指导和技术咨询。

    常见问题与解决方案


    - 问题1: 启动时过流或启动不良。
    - 解决方法: 检查外接电容C2的容量是否过大,调整至合适的范围。

    - 问题2: 纹波噪声过高。
    - 解决方法: 建议在外接电路中加入LC滤波器,注意其谐振频率要远小于DC/DC模块的开关频率。

    总结和推荐


    URAZP-6WR3 是一款高度集成、性能卓越的DC-DC模块电源。其高效率、超宽电压输入范围和良好的温度适应性使其成为工业控制、通信设备及医疗仪器等领域的理想选择。对于追求高效能、高稳定性的应用场合,强烈推荐选用该产品。
