A2415S-1WR3

产品分类: DC-DC模块
产品描述:
供应商型号: SG-A2415S-1WR3
供应商: 云汉优选
标准整包数: 1

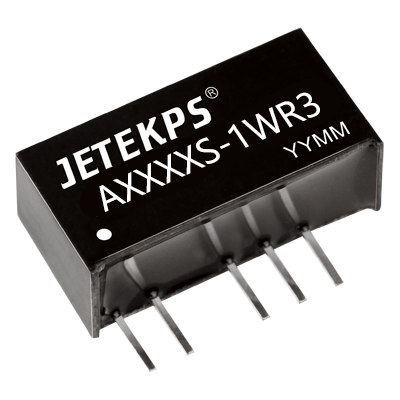

JETEKPS/广州健特电子 DC-DC模块 A2415S-1WR3

A2415S-1WR3概述

    AS-1WR3系列DC-DC模块电源技术手册解析

    产品简介


    AS-1WR3系列是广州健特电子有限公司推出的DC-DC模块电源,主要应用于需要高功率密度、高效能的场景。该系列产品具备正负双路输出能力,输入电压范围广泛,具有出色的电气特性和热稳定性。由于其独特的设计和优越的性能,AS-1WR3系列被广泛应用于通信设备、工业控制、医疗设备等多个领域。

    技术参数


    | 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | 输入电压 | 标称 | 4.5-5.5 | - | 13.5-16.5 | V |
    | 输出电压 | ±5, ±9, ±12, ±15, ±24 | - | - | - | V |
    | 输出电流 | ±100, ±56, ±42, ±33, ±21 | - | - | - | mA |
    | 额定输出功率 | - | 0.1 | 1 | - | W |
    | 纹波噪声 | 带宽 20MHz | - | - | 100 | mVp-p |
    | 绝缘电压 | 测试条件 | - | - | 1500 | VDC |

    产品特点和优势


    1. 高功率密度:体积小巧,功率密度高达1W,非常适合空间受限的应用。
    2. 高效能:输出纹波噪声低,典型效率达到85%-88%,适合对功耗有严格要求的应用。
    3. 可靠性高:长时间短路保护且自动恢复,且具有长寿命的保证(MTTF≥350万小时)。
    4. 适应性强:宽泛的工作温度范围(-40℃~+85℃),可满足各种严苛环境需求。
    5. 安全性:提供1500VDC的隔离电压,确保电气安全。

    应用案例和使用建议


    应用案例:AS-1WR3系列DC-DC模块电源广泛应用于通信基站、医疗设备和工业自动化控制系统。例如,在通信基站中,这些电源可以用于为各类电子设备供电,其高可靠性和宽温度范围使其能在恶劣环境下正常工作。
    使用建议:
    1. 负载管理:在负载功耗小于模块输出额定功率的10%时,建议在外接负载以避免空载状态下的不稳定现象。
    2. 电容选择:选择合适的输出电容(C2)可以有效降低纹波噪声,同时避免因电容过大而引起的启动问题。推荐的电容值可根据实际应用场景来确定。
    3. 滤波电路:在纹波噪声要求较高的场合,建议使用LC滤波电路以减小干扰并提高输出质量。

    兼容性和支持


    AS-1WR3系列DC-DC模块电源符合国际标准SIP封装,能够与其他标准SIP封装的元器件兼容安装。此外,厂家提供详尽的技术文档和支持服务,包括样品测试、技术咨询及售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 确保输入电压在标称范围内,并适当调整负载电容值。 |
    | 输出电压不稳 | 检查输入电压是否稳定,以及输出电容是否正确配置。 |
    | 温度过高 | 确保良好的散热条件,避免长时间短路。 |

    总结和推荐


    AS-1WR3系列DC-DC模块电源凭借其卓越的性能、高可靠性以及广泛的适用范围,在多个领域均表现出色。特别适用于对效率和稳定性有较高要求的应用环境。综上所述,强烈推荐这款产品用于各种需要高可靠性、高性能DC-DC电源的应用场景。

A2415S-1WR3参数

参数
最大容性负载 -
输入电压最大值 -
输入电压最小值 -
转换效率 -
特性 -
输出电压组数 -
输出电压 -
散热方式 -
输出总功率 -
类型 -
输出电流最大值 -
开关频率 -
输出方式 -
通用封装 SIP-5

A2415S-1WR3厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

A2415S-1WR3数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 A2415S-1WR3 A2415S-1WR3数据手册

A2415S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.68
50+ ¥ 7.152
100+ ¥ 6.672
500+ ¥ 6.336
1000+ ¥ 6.144
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 7.68
