首页  >  产品百科  >  G2415S-1W

G2415S-1W

产品分类: DC-DC模块
产品描述: 680uF 75% ±15V SIP-5
供应商型号: SG-G2415S-1W
供应商: 云汉优选
标准整包数: 1

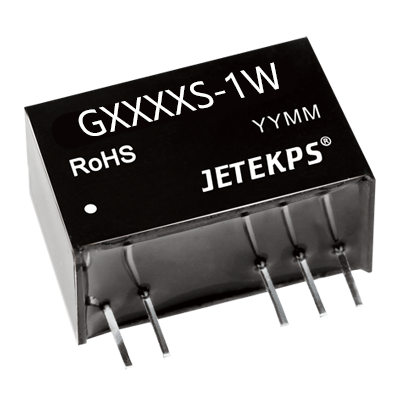

JETEKPS/广州健特电子 DC-DC模块 G2415S-1W

G2415S-1W概述

    GS-1W 系列 DC-DC 模块电源产品介绍

    产品简介


    GS-1W 系列 DC-DC 模块电源是广州健特电子有限公司开发的一种隔离非稳压正负双路输出的电源模块。该系列产品主要用于各种电子设备的电源供应,其额定输出功率为 1W,支持多种输入电压范围(如 5V、12V、15V 和 24V),并具有良好的电气特性和稳定性。这些电源模块广泛应用于工业控制、通信设备、医疗仪器、消费电子等领域。

    技术参数


    GS-1W 系列产品的关键技术和规格如下:
    - 额定输入电压:5V、12V、15V 和 24V,输入电压范围分别为 4.5V~5.5V、10.8V~13.2V、13.5V~16.5V 和 21.6V~26.4V。
    - 额定输出电压:±5V、±9V、±12V、±15V 和 ±24V。
    - 典型效率:高达 78%。
    - 最大容性负载:1000μF 至 680μF。
    - 最大输出功率:1W。
    - 静态电流:G05XX ≤12mA,其他 ≤8mA。
    - 温度漂移系数:±0.03%/℃。
    - 纹波 & 噪声:100mVp-p 至 150mVp-p(带宽 20MHz)。
    - 开关频率:50kHz。
    - 绝缘电压:高达 6000VDC。
    - 工作温度范围:-40℃~ 85℃。
    - 存储温度范围:-55℃~ 125℃。
    - 输出电压精度:见误差包络曲线图。

    产品特点和优势


    GS-1W 系列产品的独特功能和优势包括:
    - 高功率密度:体积小,便于安装。
    - 高效能:高转换效率,减少能源浪费。
    - 低功耗:空载功耗低,延长使用寿命。
    - 长时间短路保护:具备自恢复功能。
    - 优良的热稳定性能:适合各种工作环境。
    - 符合国际标准:通过 RoHS 认证,环保设计。
    - 高可靠性:MTTF ≥ 350 万小时。

    应用案例和使用建议


    该系列电源模块适用于多种应用场景,例如:
    - 工业控制:在 PLC 控制系统中作为核心电源模块。
    - 通信设备:为路由器和交换机提供稳定的电源。
    - 医疗仪器:在便携式医疗设备中确保电源供应的稳定可靠。
    - 消费电子:在智能穿戴设备中提供稳定的电力支持。
    使用建议:
    - 尽量避免空载运行,建议外接假负载或选择额定功率较小的模块。
    - 输出端外接电容 C2 容值不宜过大,以防止启动不良或过流现象。
    - 对于纹波噪声要求高的场合,可以外接 LC 滤波电路以降低干扰。

    兼容性和支持


    该系列电源模块采用国际标准 SIP 封装,易于与其他电子元器件兼容。广州健特电子有限公司提供全面的技术支持和售后服务,确保客户能够顺利使用并维护这些产品。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - Q:如何处理启动时的过流现象?
    A:可以通过合理选择外接电容来避免,建议参考产品手册中的容性负载推荐值。
    - Q:电源模块无法正常启动怎么办?
    A:检查输入电压是否在规定范围内,确认连接线路没有松动或短路。
    - Q:如何检测模块的绝缘电阻?
    A:使用 500VDC 绝缘电阻测试仪进行测试,绝缘电阻应不低于 1000MΩ。

    总结和推荐


    GS-1W 系列 DC-DC 模块电源凭借其高效能、高可靠性、良好散热性能以及宽泛的工作温度范围,成为众多电子设备的理想选择。它不仅能满足严苛的工作环境需求,还能提供出色的性价比。强烈推荐电子设备制造商考虑使用这一系列产品,以提升整体设备的性能和稳定性。
    本文详细介绍了 GS-1W 系列 DC-DC 模块电源的产品特性和应用场景,希望对电子设备的设计和选型有所帮助。更多详细信息请参阅产品技术手册或联系广州健特电子有限公司获取进一步的支持和资料。

G2415S-1W参数

参数
输出电流最大值 -
类型 -
最大容性负载 680uF
特性 -
输出总功率 -
转换效率 75%
散热方式 -
输入电压最小值 -
输出方式 -
输入电压最大值 -
输出电压组数 -
输出电压 ±15V
开关频率 -
通用封装 SIP-5

G2415S-1W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

G2415S-1W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 G2415S-1W G2415S-1W数据手册

G2415S-1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.08
50+ ¥ 13.112
100+ ¥ 12.232
500+ ¥ 11.616
1000+ ¥ 11.264
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 14.08
