首页  >  产品百科  >  F1212D-2W

F1212D-2W

产品分类: DC-DC模块
产品描述: 2200uF 86% 83mA 12V 12V DIP-5
供应商型号: SG-F1212D-2W
供应商: 云汉优选
标准整包数: 1

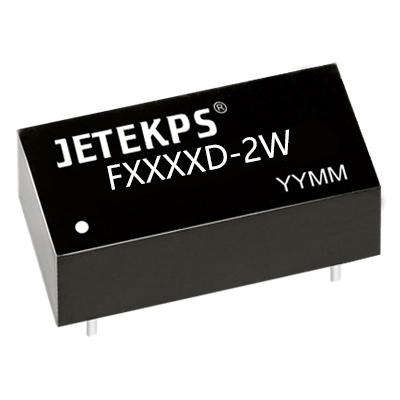

JETEKPS/广州健特电子 DC-DC模块 F1212D-2W

F1212D-2W概述

    # DC-DC 模块电源:FD-2W 系列

    产品简介


    基本介绍
    FD-2W 系列是一款由广州健特电子有限公司生产的隔离非稳压 DC-DC 模块电源。该系列产品广泛应用于需要高效、高可靠性的电源转换场合。通过国际标准 DIP 封装设计,FD-2W 系列能够显著节省 PCB 安装空间,特别适用于有限的空间内实现高性能电源需求的应用。
    主要功能
    - 高效能输出,高可靠性;
    - 支持广泛的输入电压范围,满足多种电源输入需求;
    - 隔离电压高达 3000VDC,确保电气安全性;
    - 温度适应性强,工作温度范围宽达 -40℃ 至 +85℃。
    应用领域
    - 工业控制设备;
    - 通信系统;
    - 医疗设备;
    - 航空航天设备;
    - 军事和国防应用。

    技术参数


    额定规格
    | 产品型号 | 输入电压 (V) | 额定输出电压 (V) | 输出电流 (mA) | 典型效率 (%) |

    | F0303D-2W | 3.3 | 3.3 | 606 | 73 |
    | F0305D-2W | 5 | 400 | 80 |
    | F0503D-2W | 5 | 4.5-5.5 | 606 | 76 |
    | F0505D-2W | 5 | 400 | 80 |
    | F0509D-2W | 9 | 222 | 83 |
    | F0512D-2W | 12 | 167 | 85 |
    | F0515D-2W | 15 | 133 | 83 |
    | F0524D-2W | 24 | 83 | 82 |
    输出特性
    | 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | 输出功率 | 0.2 | 2 W |
    | 线性电压调节率 | 额定负载下,输入电压变化±1% | ±1.2 | ±1.5 % |
    | 负载调节率 | 标称输入下,负载从 10% 到 100% | 10 | 15
    | 温度漂移系数 | 额定负载下 ±0.03 %/℃ |
    | 纹波&噪声 | 带宽 20MHz,采用平行线法 | 75 | 100 mVp-p |
    | 开关频率 | 额定输入电压 | 100 KHz |
    | 输出电压精度 | 见误差包络曲线图
    绝缘特性
    | 项目 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | 绝缘电阻 | 500VDC | 1000 MΩ |
    | 绝缘电压 | 测试时间 1 分钟,漏电流小于 1mA 3000 VDC |
    一般特性
    | 项目 | 条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | 存储湿度 | 5 | 95 % |
    | 工作温度 | -40 | 85 ℃ |
    | 存储温度 | -55 | 125 ℃ |
    | 工作时外壳温升 | 15 | 25 |
    | 引脚耐焊接温度 | 焊点距离外壳 1.5 毫米,操作 10 秒 300
    | 输出短路保护 1 S |
    | MTTF | 350 万小时
    | 重量 | 2.7 克
    | 冷却方式 | 自然风冷
    | 外壳材质 | 阻燃耐热塑料(UL94-V0)

    产品特点和优势


    - 体积小,功率密度高:适合狭小空间的安装需求。
    - 高效率,低输出纹波:确保稳定的电源输出,适用于对电源稳定性要求高的应用。
    - 良好热稳定性和温度特性:适合在极端环境下的工作。
    - 高隔离电压和高可靠性:符合严格的电气安全标准。
    - 符合 RoHS 标准:环保材料制成,符合国际环保法规。
    - 高效率满载老化测试:确保产品质量,提高长期使用寿命。

    应用案例和使用建议


    使用场景
    FD-2W 系列 DC-DC 模块电源常用于工业控制系统、通信设备、医疗设备等领域。其高隔离电压、高效率和低纹波特性使其成为关键应用的理想选择。
    使用建议
    1. 避免空载使用:负载功耗小于模块输出额定功率的 10% 时,建议外接假负载以确保模块正常工作。
    2. 合理选择外接电容:避免外接电容过大,以免造成模块启动不良。
    3. LC 滤波电路:对于纹波噪声要求较高的应用,建议外接 LC 滤波电路以提高输出质量。

    兼容性和支持


    - 兼容性:FD-2W 系列与其他标准 DIP 封装的电子元件具有良好的兼容性。
    - 技术支持:广州健特电子有限公司提供全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助。

    常见问题与解决方案


    问题1:启动不良
    解决方案:检查外接电容值,确保符合应用指南的要求,避免过大电容导致的启动问题。
    问题2:输出纹波过高
    解决方案:考虑增加输出端的 LC 滤波电路,减少纹波影响。
    问题3:长时间短路
    解决方案:避免模块长时间处于短路状态,需选用具备短路保护功能的型号(如 FDP-2W 系列)。

    总结和推荐


    FD-2W 系列 DC-DC 模块电源凭借其高效率、高可靠性及广泛的输入输出电压范围,成为众多工业和医疗领域的理想选择。其紧凑的设计和优良的电气特性,使其在严苛环境下仍能保持稳定的电源供应。总体而言,FD-2W 系列是值得推

F1212D-2W参数

参数
开关频率 -
转换效率 86%
类型 -
输出电流最大值 83mA
输出电压 12V
输出方式 -
特性 -
输入电压最大值 -
输入电压最小值 12V
输出电压组数 -
最大容性负载 2200uF
输出总功率 -
散热方式 -
通用封装 DIP-5

F1212D-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

F1212D-2W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 F1212D-2W F1212D-2W数据手册

F1212D-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.84
50+ ¥ 11.026
100+ ¥ 10.286
500+ ¥ 9.768
1000+ ¥ 9.472
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 11.84
直接购买
加入购物车
