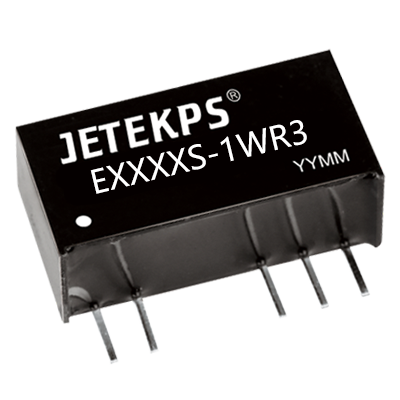

E2415S-1WR3

产品分类: DC-DC模块
产品描述:
供应商型号: SG-E2415S-1WR3
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 E2415S-1WR3

E2415S-1WR3概述

    # DC-DC 模块电源 ES-1WR3 系列技术手册解析

    产品简介


    ES-1WR3 系列 DC-DC 模块电源是广州健特电子有限公司推出的一款高效、高可靠性的小功率电源产品。它采用隔离非稳压设计,提供正负双路输出,广泛应用于工业控制、通信设备、医疗仪器等领域。凭借其紧凑的 SIP 封装和高性能表现,该系列电源模块特别适合空间有限但对稳定性要求极高的场景。

    技术参数


    | 参数名称 | 描述 |

    | 输入电压范围 | 4.5V 至 5.5V、10.8V 至 13.2V、13.5V 至 16.5V、21.6V 至 26.4V |
    | 输出电压范围 | ±5V、±9V、±12V、±15V、±24V |
    | 输出功率 | 1W |
    | 额定效率 | 85%-88% |
    | 隔离电压 | 3000VDC(最高可选 4000VDC) |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 纹波&噪声 | 50mV 至 100mV |
    | 开关频率 | 280kHz |
    | 静态电流 | ≦8mA |

    产品特点和优势


    1. 体积小,功率密度高:采用标准 SIP 封装,显著节省 PCB 空间。
    2. 高效率:典型效率达到 85%-88%,显著降低能源损耗。
    3. 低功耗:空载功耗低,静态电流小于 8mA,非常适合低功耗需求。
    4. 长期可靠:长时间短路保护且具备自恢复功能,MTTF ≥ 350 万小时。
    5. 良好的热稳定性:温度特性优异,在 -40℃ 至 +85℃ 范围内稳定运行。
    6. 高绝缘等级:绝缘电压高达 3000VDC(最高可达 4000VDC),有效防止高压击穿。

    应用案例和使用建议


    应用案例
    ES-1WR3 系列广泛应用于以下领域:
    - 工业控制:用于分布式供电系统,确保控制器稳定运行。
    - 通信设备:作为备用电源模块,提供持续稳定的双路输出。
    - 医疗仪器:在医疗器械中实现信号隔离,保障设备的安全性。
    使用建议
    1. 外接假负载:当负载功耗低于额定功率的 10% 时,建议在外接假负载(电阻)以避免异常行为。
    2. 电容选择:输出端外接电容值不宜过大,具体参见电容外接表。
    3. LC 滤波:在需要低纹波噪声的应用中,建议添加 LC 滤波电路。

    兼容性和支持


    兼容性
    - ES-1WR3 系列支持多种输入电压和输出电压组合,能够灵活适配不同设备需求。
    - 采用标准 SIP 封装,易于集成至各类 PCB 设计。
    支持服务
    广州健特电子有限公司提供全方位的技术支持与售后服务,包括产品选型指导、应用电路设计咨询及故障诊断服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块启动时过流 | 减小输出端外接电容值 |
    | 输出纹波过大 | 添加 LC 滤波电路 |
    | 环境温度过高导致性能下降 | 改善散热设计,使用更大面积的 PCB 或加装风扇 |

    总结和推荐


    ES-1WR3 系列 DC-DC 模块电源以其高效率、高可靠性、良好的电气性能和出色的环境适应能力脱颖而出。其在空间受限的设计中展现了极大的灵活性,同时满足了对低功耗、高安全性应用的需求。对于需要稳定双路输出的场景,该产品是一个理想的选择。
    推荐指数:★★★★★
    广州健特电子有限公司的这一系列模块电源凭借其卓越的技术参数、广泛的应用领域以及完善的售后服务,无疑会在电子元器件市场中占据重要地位。

E2415S-1WR3参数

参数
最大容性负载 -
类型 -
特性 -
输出电压 -
开关频率 -
输出总功率 -
输出方式 -
输入电压最小值 -
散热方式 -
输入电压最大值 -
输出电压组数 -
输出电流最大值 -
转换效率 -
通用封装 SIP-5

E2415S-1WR3厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

E2415S-1WR3数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 E2415S-1WR3 E2415S-1WR3数据手册

E2415S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
