F1209S-1WR3

产品分类: DC-DC模块
产品描述:
供应商型号: 14M-F1209S-1WR3
供应商: 云汉优选
标准整包数: 1

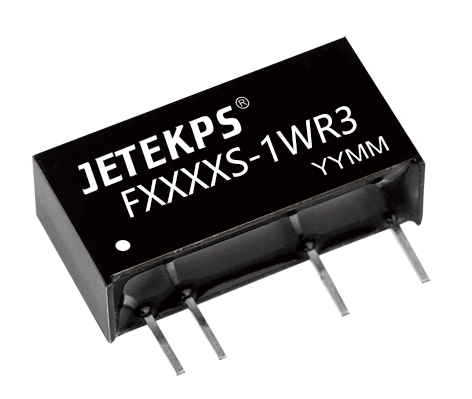

JETEKPS/广州健特电子 DC-DC模块 F1209S-1WR3

F1209S-1WR3概述

    DC-DC 模块电源 FS-1WR3 系列技术手册

    产品简介


    广州健特电子有限公司推出的 DC-DC 模块电源 FS-1WR3 系列是一款高功率密度的单路输出隔离非稳压电源模块。该系列产品广泛应用于工业控制、通信设备、医疗仪器等领域,能够满足不同电压和电流需求的系统设计。

    技术参数


    - 功率:1W
    - 封装:SIP
    - 额定输入电压:3.3V、5V、9V、12V、15V、24V
    - 额定输出电压:3.3V、5V、9V、12V、15V
    - 典型效率:最高可达86%
    - 最大输入电压范围:3.0-3.6V (3.3V)、4.5-5.5V (5V)、21.6-26.4V (24V)
    - 纹波&噪声:50mVp-p 至 100mVp-p(带宽20MHz)
    - 绝缘电压:高达3000VDC
    - 工作温度范围:-40℃ 至 +85℃
    - 存储温度范围:-55℃ 至 +125℃
    - MTTF:≥350万小时
    - 开关频率:280KHz
    - 引脚耐焊接温度:300℃(操作10秒)

    产品特点和优势


    - 高功率密度:SIP封装使其能够有效节省PCB安装空间。
    - 高效率:典型效率可达86%,显著提高能效比。
    - 低静态电流:静态电流低至8mA,有效降低能耗。
    - 长时间短路保护:具备自恢复功能,增强系统的稳定性。
    - 良好热稳定性能:热稳定性和温度特性优越,确保长时间工作的可靠性。
    - RoHS合规:符合环保标准,无铅无卤素。

    应用案例和使用建议


    - 工业控制:应用于自动化控制系统,如PLC、传感器等。
    - 通信设备:用于通信设备中的电源模块,提供稳定可靠的电源输出。
    - 医疗仪器:适合医疗设备中的电源管理,保证精确和安全的供电。
    使用建议:
    - 尽量避免空载运行,建议在外接负载或选用额定功率较小的模块。
    - 输出外接电容不宜过大,避免启动时过流或启动不良。
    - 在对纹波噪声要求较高的场合,建议外接LC滤波电路,防止相互干扰。

    兼容性和支持


    - 兼容性:适用于多种电子设备和系统。
    - 支持服务:广州健特电子有限公司提供全面的技术支持和服务,确保用户得到最佳使用体验。

    常见问题与解决方案


    - Q: 如何选择合适的外接电容?
    A: 根据产品手册中的推荐值选择电容大小,例如3.3V、5V输入时推荐C1为4.7uF,C2为10uF。

    - Q: 模块出现过载怎么办?
    A: 检查系统负载,必要时添加额外负载或减小负载电流。

    总结和推荐


    FS-1WR3 系列 DC-DC 模块电源凭借其高功率密度、高效率和长寿命等优势,在多个应用领域展现出强大的市场竞争力。特别是其良好的热稳定性和长时间短路保护功能,使得它在严苛环境下也能保持稳定的输出性能。综上所述,推荐在各种工业和通信设备中使用这款模块电源。
    希望上述文章能满足您的需求。如果有更多细节或特定部分需要调整,请随时告知。

F1209S-1WR3参数

参数
类型 -
转换效率 -
输入电压最小值 -
最大容性负载 -
特性 -
开关频率 -
散热方式 -
输出电流最大值 -
输出总功率 -
输出方式 -
输出电压组数 -
输出电压 -
输入电压最大值 -

F1209S-1WR3厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

F1209S-1WR3数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 F1209S-1WR3 F1209S-1WR3数据手册

F1209S-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.26
50+ ¥ 8.05
100+ ¥ 7.91
500+ ¥ 7.63
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.26
