URA2405YMD-6WR3

产品分类: DC-DC模块
产品描述:
供应商型号: SG-URA2405YMD-6WR3
供应商: 云汉优选
标准整包数: 1

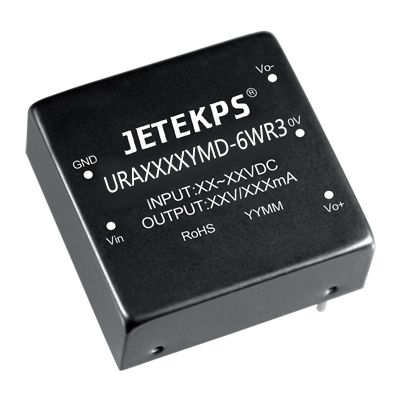

JETEKPS/广州健特电子 DC-DC模块 URA2405YMD-6WR3

URA2405YMD-6WR3概述

    URAYMD-6WR3 DC-DC 模块电源产品技术手册解析

    1. 产品简介


    URAYMD-6WR3 是一款高效的 DC-DC 模块电源,专为工业和自动化设备设计。它采用 DIP 封装,具有 6W 的输出功率,能够提供稳定的直流电压转换。该产品广泛应用于工业控制、通信设备、医疗设备及仪器仪表等领域。
    主要特点包括:
    - 输入电压范围宽,支持 4:1 超宽电压输入。
    - 内置金属屏蔽,抗干扰能力强。
    - 高效率和低输出纹波噪声。
    - 支持持续短路保护并具备自恢复功能。
    - 符合国际 RoHS 标准。

    2. 技术参数


    以下是 URAYMD-6WR3 的关键技术参数:
    | 参数 | 范围 | 单位 |
    |
    | 额定输入电压 | 9~36 或 18~72 | V |
    | 额定输出电压 | ±5V, ±9V, ±12V, ±15V, ±24V | V |
    | 输出功率 | 6 | W |
    | 转换效率 | ≥80% | % |
    | 绝缘电压 | 1500 | VDC |
    | 工作温度范围 | -40~+85 | ℃ |
    | MTTF(平均无故障时间)| ≥100 万 | 小时 |
    其他细节:
    - 开关频率:300 kHz
    - 输出纹波噪声:≤100 mVp-p (带宽 20 MHz)
    - 绝缘电阻:≥1000 MΩ (500VDC)

    3. 产品特点和优势


    - 高效率:额定效率高达 80%,有效降低能耗。
    - 高可靠性:隔离电压达 1500VDC,确保系统安全运行。
    - 简化设计:无需额外外部元件即可正常工作。
    - 环境适应性强:工作温度范围广,适合恶劣环境。
    - 长寿命:MTTF 达到 100 万小时以上,大大提升产品使用寿命。
    - 易用性:标准化引脚布局,方便集成到各种设备中。

    4. 应用案例和使用建议


    URAYMD-6WR3 广泛应用于需要高效稳定电压转换的场景,例如:
    - 工业控制设备:PLC、传感器接口供电。
    - 通信设备:路由器、交换机电源模块。
    - 医疗设备:监测仪、诊断设备供电。
    使用建议:
    - 负载管理:建议负载功耗不低于模块输出额定功率的 5%,以避免启动异常。
    - 电容选择:输出端外接电容需合理配置,过大可能导致启动不良。
    - 滤波设计:对于纹波噪声敏感的应用,建议外接 LC 滤波电路,提高输出稳定性。

    5. 兼容性和支持


    URAYMD-6WR3 具有国际标准引脚布局,可轻松与其他电子设备连接。广州健特电子有限公司提供全面的技术支持和售后服务,确保客户无忧使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动不良 | 检查外接电容容量,适当减小。 |
    | 输出纹波增大 | 增加 LC 滤波电路,降低谐振频率。 |
    | 温度过高 | 增加散热片,优化通风条件。 |

    7. 总结和推荐


    URAYMD-6WR3 DC-DC 模块电源以其高效率、高可靠性和广泛适用性,在工业电子领域表现优异。它能够满足多种复杂应用需求,尤其适合需要高效能转换和稳定输出的应用场景。结合其友好的使用体验和完善的售后支持,我们强烈推荐此产品。
    如需进一步技术支持,请联系广州健特电子有限公司,联系电话:+86-20-32029926。

URA2405YMD-6WR3参数

参数
最大容性负载 -
开关频率 -
输出方式 -
输入电压最大值 -
输入电压最小值 -
类型 -
输出总功率 -
输出电流最大值 -
散热方式 -
输出电压 -
转换效率 -
输出电压组数 -
特性 -
通用封装 DIP-5

URA2405YMD-6WR3厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

URA2405YMD-6WR3数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 URA2405YMD-6WR3 URA2405YMD-6WR3数据手册

URA2405YMD-6WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32
50+ ¥ 29.8
100+ ¥ 27.8
500+ ¥ 26.4
1000+ ¥ 25.6
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 32
