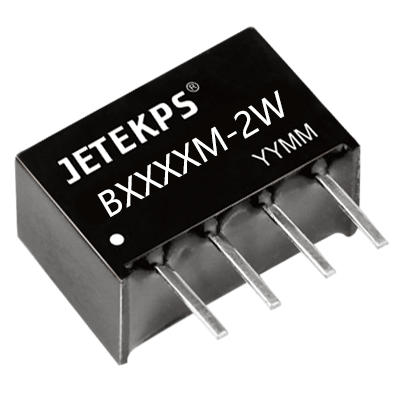

B1505M-2W

产品分类: DC-DC模块
产品描述: 2200uF 85% 400mA 5V 15V SIP-4
供应商型号: SG-B1505M-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 B1505M-2W

B1505M-2W概述

    DC-DC 模块电源 BM-2W 系列 技术手册

    1. 产品简介


    广州健特电子有限公司的 BM-2W 系列是一款高效率、高性能的隔离非稳压 2W DC-DC 模块电源,适用于多种电子设备和系统。该系列产品采用 SIP 封装,具备体积小巧、功率密度高、效率优异等特点,广泛应用于工业控制、通信设备、医疗设备等多个领域。

    2. 技术参数


    - 型号列表:
    | 型号 | 额定输入电压(V) | 额定输出电压(V) | 输出电流(mA) | 典型效率(%) |

    | B0303M-2W | 3.0~3.6 | 3.3 | 400 | 73 |
    | B0305M-2W | 4.5~5.5 | 3.3 | 400 | 74 |
    | B0503M-2W | 3.0~3.6 | 5 | 400 | 78 |
    | B0505M-2W | 4.5~5.5 | 5 | 400 | 80 |
    | ... | ... | ... | ... | ... |
    - 输出特性:
    - 输出功率:0.2W 至 2W
    - 线性电压调节率:±1.2% 至 ±1.5%
    - 负载调节率:10% 至 15%
    - 温度漂移系数:0.03%/℃
    - 纹波&噪声:75mVp-p 至 100mVp-p
    - 开关频率:100KHz
    - 输出电压精度:见误差包络曲线图
    - 绝缘特性:
    - 绝缘电阻:1000 MΩ (500VDC)
    - 绝缘电压:1500 VDC (测试时间 1 分钟,漏电流小于 1mA)
    - 一般特性:
    - 存储湿度:5% 至 95%
    - 工作温度:-40℃ 至 +85℃
    - 存储温度:-55℃ 至 +125℃
    - 工作时外壳温升:15℃ 至 25℃
    - 引脚耐焊接温度:300℃
    - MTTF:350 万小时
    - 重量:1.8 克
    - 冷却方式:自然风冷
    - 外壳材质:阻燃耐热塑料(UL94-V0)

    3. 产品特点和优势


    - 体积小、功率密度高:SIP 封装设计使得产品具有更高的集成度,节省 PCB 空间。
    - 高效率、低输出纹波噪声:典型效率高达 85%,并具有较低的纹波噪声。
    - 良好的热稳定性:宽广的工作温度范围(-40℃ 至 +85℃),适合恶劣环境。
    - 隔离电压高:最高隔离电压可达 1500VDC,保证安全可靠。
    - 可靠性高:高 MTTF(≥350 万小时),延长使用寿命。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业控制、通信设备、医疗设备等领域,如工业自动化控制系统、无线通信基站、医疗器械等。
    - 使用建议:
    - 避免空载使用:若负载功率小于额定功率的 10%,应外接电阻以维持稳定输出。
    - 合理选择电容:根据不同的输入电压,选择合适的 C1 和 C2 电容以降低纹波噪声。
    - 优化电路设计:对于纹波噪声要求高的应用,可外接 LC 滤波电路以进一步减少纹波。

    5. 兼容性和支持


    - 兼容性:本产品与其他电子元器件具有良好的兼容性,可直接替换市面上同类型的模块电源。
    - 厂商支持:广州健特电子有限公司提供全面的技术支持和售后服务,包括产品咨询、故障排查及维修服务等。

    6. 常见问题与解决方案


    - 问题:输出纹波噪声较大。
    - 解决方案:适当增加输出端电容,调整电路参数,确保纹波噪声在允许范围内。
    - 问题:负载功率过低导致空载运行。
    - 解决方案:通过外接电阻调整负载,保持负载功率在额定功率的 10% 以上。
    - 问题:工作温度超出限制。
    - 解决方案:检查散热设计,确保设备在正常工作温度范围内运行。

    7. 总结和推荐


    总体而言,BM-2W 系列 DC-DC 模块电源以其高效率、高可靠性、良好的热稳定性和宽广的工作温度范围,在多个领域表现出色。其优异的产品性能和合理的成本使其成为众多应用的理想选择。因此,强烈推荐在工业控制、通信设备及医疗设备等领域使用该系列产品。

B1505M-2W参数

参数
开关频率 -
输入电压最小值 15V
输出方式 -
输出电压 5V
转换效率 85%
输出电流最大值 400mA
类型 -
输出总功率 -
输入电压最大值 -
特性 -
最大容性负载 2200uF
散热方式 -
输出电压组数 -
通用封装 SIP-4

B1505M-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

B1505M-2W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 B1505M-2W B1505M-2W数据手册

B1505M-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
