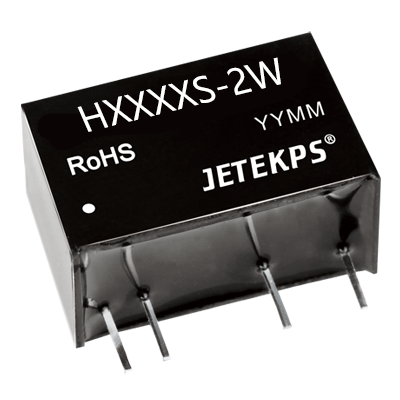

H0509S-2W

产品分类: DC-DC模块
产品描述: 2200uF 76% 222mA 9V 5V SIP-4
供应商型号: SG-H0509S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 H0509S-2W

H0509S-2W概述


    产品简介


    广州健特电子有限公司的HS-2W系列DC-DC模块电源是专为需要高效、小型化电源解决方案的应用设计的产品。这些模块采用SIP封装,具有高功率密度、高效率的特点。主要应用于通信设备、工业自动化、医疗仪器以及其他需要紧凑且高效电源供应的领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压 | 4.5~5.5V / 10.8~13.2V / 13.5~16.5V / 21.6~26.4V |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V |
    | 额定输出功率 | 2W |
    | 典型效率 | 72%~82% |
    | 纹波噪声 | 100mVp-p ~ 150mVp-p |
    | 开关频率 | 60kHz |
    | 存储湿度 | 5%~95% |
    | 工作温度 | -40℃~+85℃ |
    | 隔离电压 | 6000VDC |
    | 静态电流 | ≤20mA(H05XX型号),≤10mA(其他型号) |
    | 绝缘电阻 | 1000MΩ |
    | MTTF(平均无故障时间) | ≥350万小时 |

    产品特点和优势


    1. 体积小、功率密度高:采用SIP封装,适合在空间受限的环境中使用。
    2. 高效率、低纹波:典型效率高达82%,输出纹波噪声低至100mVp-p,确保信号纯净度。
    3. 低功耗、长寿命:静态电流小,可靠性高(MTTF ≥ 350万小时),支持长时间短路保护且自动恢复。
    4. 优良的温度特性:工作温度范围宽,适应各种恶劣环境。
    5. 环保设计:符合RoHS指令,无有害物质。

    应用案例和使用建议


    HS-2W系列DC-DC模块电源适用于多种应用场景,例如通信基站、工业控制、医疗设备等。在实际应用中,需要注意以下几点:
    1. 避免空载使用:当负载功耗低于模块输出额定功率的10%时,建议增加假负载以防止模块启动异常。
    2. 合理选择电容:外接电容不宜过大,否则可能造成启动不良。参考产品手册中提供的电容选型表格进行选择。
    3. 考虑纹波抑制:对于纹波噪声要求高的场合,建议外接LC滤波电路。

    兼容性和支持


    该系列模块电源可与各类SIP封装的电子元器件兼容,易于集成到现有系统中。广州健特电子有限公司提供全面的技术支持和售后服务,包括产品安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:模块启动异常,可能原因是什么?
    - 解决方案:检查是否空载运行或外接电容过大,调整负载或更换合适的电容。
    2. 问题:模块温度过高,如何解决?
    - 解决方案:确保良好的散热条件,必要时加装散热片或风扇。
    3. 问题:输出电压不稳定,应该如何处理?
    - 解决方案:检查输入电压是否稳定,或者是否需要外接LC滤波器以改善输出质量。

    总结和推荐


    HS-2W系列DC-DC模块电源凭借其高效率、高可靠性和广泛的适用范围,成为众多应用场景的理想选择。其在温度特性、电气性能和环保方面表现出色,特别适用于对体积和效率要求较高的场合。鉴于其优异的性能和广州健特电子有限公司的良好技术支持,强烈推荐该产品给需要高性能电源模块的客户。

H0509S-2W参数

参数
输出电压组数 -
最大容性负载 2200uF
输入电压最小值 5V
输出电流最大值 222mA
开关频率 -
散热方式 -
转换效率 76%
输入电压最大值 -
类型 -
输出总功率 -
输出方式 -
特性 -
输出电压 9V
通用封装 SIP-4

H0509S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

H0509S-2W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 H0509S-2W H0509S-2W数据手册

H0509S-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.08
50+ ¥ 13.112
100+ ¥ 12.232
500+ ¥ 11.616
1000+ ¥ 11.264
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 14.08
