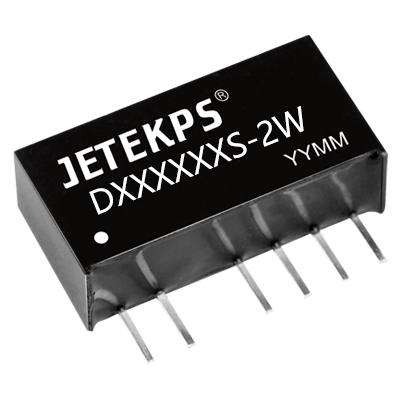

D121515S-2W

产品分类: DC-DC模块
产品描述: 1000uF 83% 67mA,67mA 15V,15V 12V SIP-6
供应商型号: SG-D121515S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 D121515S-2W

D121515S-2W概述

    # DC-DC 模块电源技术手册

    一、产品简介


    DC-DC 模块电源是广州健特电子有限公司研发的一款高性能电源转换器,型号为 DS-2W 系列,其核心特点是提供非稳压 2W 的双路双隔离输出。此系列产品具有体积小、效率高、温度稳定性好等特点,适用于工业控制、通信设备、医疗设备及家用电器等领域。
    产品类型
    - 类型:DC-DC 模块电源
    - 功率:2W
    主要功能
    - 实现高效电源转换;
    - 提供双路独立隔离输出;
    - 支持宽输入电压范围;
    应用领域
    - 工业自动化设备;
    - 医疗电子设备;
    - 数据通信设备;
    - 家用智能设备。

    二、技术参数


    以下是 DS-2W 系列 DC-DC 模块电源的技术参数汇总:
    | 项目 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输出功率 | - | 0.2 | 2 | - | W |
    | 线性电压调节率 | 额定负载下输入电压变化±1% | -1.2 | -1.5 | - | % |
    | 负载调节率 | 标称输入下负载从 10% 到 100% | 10 | 15 | - | % |
    | 温度漂移系数 | 额定负载下 | - | 0.03 | - | %/℃ |
    | 纹波&噪声 | 带宽 20MHz | 75 | 100 | - | mVp-p |
    | 开关频率 | 额定输入电压 | - | 100 | - | kHz |
    | 绝缘电阻 | 500VDC | - | 1000 | - | MΩ |
    | 绝缘电压 | 输入与输出间 | - | 1500 | 3000 | VDC |
    | 工作温度 | - | -40 | 85 | - | ℃ |
    | MTTF | - | 350 | - | - | 万小时 |

    三、产品特点和优势


    特点
    1. 高功率密度:SIP 封装设计使产品在极小的体积内实现高效的电源转换。
    2. 双路隔离:两个独立通道提供隔离输出,确保信号完整性。
    3. 高可靠性:MTTF 达到 350 万小时,适应恶劣工作环境。
    4. 宽温域覆盖:工作温度范围为 -40℃ 至 +85℃,适用于严苛条件。
    优势
    - 极佳的热稳定性和温度特性,保证长时间运行的稳定性。
    - 符合 RoHS 标准,环保且易于集成。
    - 国际标准 SIP 封装,极大减少了 PCB 占用空间。

    四、应用案例和使用建议


    应用案例
    1. 工业自动化:作为小型 PLC 和传感器供电模块,满足高精度需求。
    2. 通信设备:用于通信模块供电,提供稳定的电源支持。
    3. 医疗设备:在医疗仪器中实现多路隔离供电,提高设备安全性。
    使用建议
    - 负载管理:避免空载运行,推荐负载功率大于额定功率的 10%。
    - 外接电容选择:尽量减少输出电容值以降低纹波,具体数值可参考手册推荐表格。
    - 散热设计:通过自然风冷或增加散热片来优化温升表现。

    五、兼容性和支持


    兼容性
    - 与主流 PCB 材质和焊锡工艺完全兼容。
    - 可直接替代其他品牌的同类产品,无需重新设计布线。
    厂商支持
    广州健特电子有限公司提供详尽的产品文档和技术支持服务,客户可通过官方电话和邮箱获取帮助。

    六、常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 输出电压不稳定 | 输入电压波动或负载过大 | 稳定输入电压,增加外接电容 |
    | 模块发热严重 | 长时间满载运行或未加散热措施 | 添加散热片,限制持续满载时间 |
    | 输出电流不足 | 输出端负载过大 | 减少负载阻抗,确保符合额定功率要求 |

    七、总结和推荐


    综合评估
    DS-2W 系列 DC-DC 模块电源凭借高功率密度、高效率和卓越的温度特性,在工业、医疗和通信等领域表现出色。其优异的双路隔离能力和广泛的工作温度范围使其成为高性能应用的理想选择。
    推荐结论
    强烈推荐使用该系列电源模块,特别是对空间有限或对温度稳定性要求较高的场合。但需注意负载管理并遵循推荐的使用建议,以最大化发挥其性能潜力。

    联系信息:
    - 电话:+86-20-32029929
    - 邮箱:support@jiante.com

D121515S-2W参数

参数
输入电压最大值 -
散热方式 -
类型 -
特性 -
最大容性负载 1000uF
输出总功率 -
输出电流最大值 67mA,67mA
输入电压最小值 12V
转换效率 83%
输出电压 15V,15V
输出方式 -
开关频率 -
输出电压组数 -
通用封装 SIP-6

D121515S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

D121515S-2W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 D121515S-2W D121515S-2W数据手册

D121515S-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.36
50+ ¥ 10.579
100+ ¥ 9.869
500+ ¥ 9.372
1000+ ¥ 9.088
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 11.36
