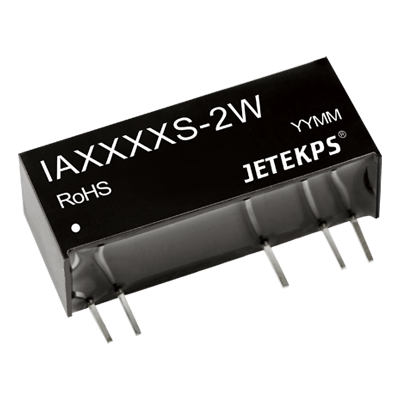

IA2405S-2W

产品分类: DC-DC模块
产品描述: 2200uF 70% ±200mA ±5V 24V SIP-5
供应商型号: SG-IA2405S-2W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 IA2405S-2W

IA2405S-2W概述

    # 广州健特电子有限公司 IAS-2W 系列 2W SIP 封装 DC-DC 模块电源

    产品简介


    广州健特电子有限公司生产的 IAS-2W 系列 2W SIP 封装 DC-DC 模块电源,是一种正负双路输出的隔离稳压电源模块,广泛应用于各种电子设备和系统中。该系列模块电源采用紧凑的设计,具有高性能和可靠性,确保稳定的电压输出,适用于各类工业控制、通信设备、仪器仪表等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 4.75 | 5.25 | 25.2 | V |
    | 输出电压 | ±5 | ±9 | ±24 | V |
    | 输出电流 | ±200 | ±111 | ±42 | mA |
    | 额定功率 | 0.2 | 2 | 2 | W |
    | 纹波 & 噪声 | 30 | 60 | 60 | mVp-p |
    | 开关频率 | 280 | - | - | kHz |
    | 效率 | 62 | - | 70 | % |
    | 工作温度范围 | -40 | - | 85 | °C |

    产品特点和优势


    IAS-2W 系列 DC-DC 模块电源具备多种独特优势,使其在市场上具有强大的竞争力:
    - 体积小、功率密度高:节省 PCB 安装空间。
    - 高效能、低纹波噪声:典型效率可达 70%,输出纹波噪声低至 60mVp-p。
    - 稳定可靠的输出:输出电压精度高达 ±3%,且具备长时间短路保护。
    - 优良的环境适应性:工作温度范围为 -40°C 至 85°C,符合 RoHS 指令。
    - 长寿命:MTTF 达到 350 万小时以上,具有很高的可靠性。
    - 环保设计:使用阻燃耐热塑料(UL94-V0),确保安全可靠。

    应用案例和使用建议


    应用案例
    - 工业控制设备:用于工业自动化控制系统中的电源供应。
    - 通信设备:为通信设备提供稳定的电源支持。
    - 仪器仪表:用于各类精密测量仪器仪表的供电。
    使用建议
    1. 避免空载使用:负载功耗小于模块输出额定功率的 10% 时,建议在输出端外接假负载或选择额定功率较小的模块。
    2. 合理选择外接电容:外接电容 C2 容值不能过大,以免造成模块启动时过流或启动不良。
    3. 纹波噪声要求高的场合:需外接 LC 滤波电路以减少纹波噪声对输出的影响。

    兼容性和支持


    IAS-2W 系列模块电源支持标准 SIP 封装,易于集成到现有系统中。广州健特电子有限公司提供全方位的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查输入电压是否在规定范围内 |
    | 模块发热严重 | 检查安装是否通风良好,散热措施是否到位 |
    | 启动困难 | 确认外接电容值是否合适 |
    | 模块出现过流现象 | 检查负载是否超过模块额定功率 |

    总结和推荐


    总体而言,IAS-2W 系列 2W SIP 封装 DC-DC 模块电源是一款高性能、高可靠性的电源解决方案。它具有出色的电气性能和环境适应性,适用于广泛的工业和通信应用。考虑到其优越的性价比和强大的技术支持,强烈推荐在需要高稳定性电源的项目中使用此模块电源。

IA2405S-2W参数

参数
输出电压组数 -
转换效率 70%
类型 -
输入电压最小值 24V
输入电压最大值 -
开关频率 -
输出方式 -
输出电流最大值 ±200mA
最大容性负载 2200uF
特性 -
输出电压 ±5V
散热方式 -
输出总功率 -
通用封装 SIP-5

IA2405S-2W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

IA2405S-2W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 IA2405S-2W IA2405S-2W数据手册

IA2405S-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.04
50+ ¥ 14.006
100+ ¥ 13.066
500+ ¥ 12.408
1000+ ¥ 12.032
库存: 1000
起订量: 1 增量: 7
交货地:
最小起订量为:1
合计: ¥ 15.04
