F1215D-1W

产品分类: DC-DC模块
产品描述: 1000uF 86% 67mA 15V 12V DIP-5
供应商型号: SG-F1215D-1W
供应商: 云汉优选
标准整包数: 1
JETEKPS/广州健特电子 DC-DC模块 F1215D-1W

F1215D-1W概述


    产品简介

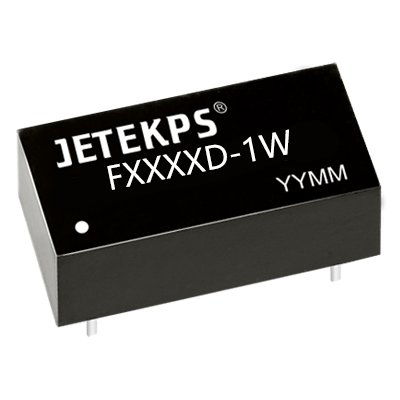

    FD-1W 系列隔离非稳压 1W 单路输出 DC-DC 模块电源 是由广州健特电子有限公司推出的一款高性能电源模块。这款电源模块采用了国际标准的 DIP 封装,具有高功率密度、高效率等特点。其主要功能是将直流输入电压转换为稳定的直流输出电压,适用于各种工业控制、通信设备及医疗仪器等领域。

    技术参数


    - 额定输入电压范围: 3.3VDC 至 24VDC
    - 额定输出电压: 3.3V 至 15V
    - 额定输出电流: 67mA 至 303mA
    - 典型效率: 70% 至 82%
    - 隔离电压: 3000VDC (可选 4000VDC)
    - 工作温度范围: -40℃ 至 +85℃
    - 绝缘电阻: 1000 MΩ @ 500VDC
    - 绝缘电压: 3000VDC(测试时间 1 分钟,漏电流小于 1mA)
    - 存储湿度: 5% 至 95%
    - 存储温度: -55℃ 至 125℃
    - 重量: 2.4 克

    产品特点和优势


    1. 高功率密度:FD-1W 系列通过 DIP 封装实现了高效的空间利用率,非常适合在紧凑的设计中使用。
    2. 高效率和低输出纹波:典型效率高达 82%,同时输出纹波噪声低于 150mVp-p,确保输出电压的稳定。
    3. 优异的温度特性:工作温度范围宽,热稳定性好,适合恶劣的工作环境。
    4. 可靠性和安全性:高可靠性(MTTF ≥ 350 万小时),并具备 3000VDC 高隔离电压。
    5. 国际标准封装:符合行业标准,便于安装和替换。

    应用案例和使用建议


    FD-1W 系列 DC-DC 模块电源广泛应用于工业自动化、通信设备、医疗设备和传感器等领域。例如,在工业控制系统中,它可用于将工业电源转换为系统所需的多种直流电压等级。
    使用建议:
    1. 避免空载运行:若输出负载小于额定功率的 10%,应连接一个适当的负载,以防止输出电压过高。
    2. 合理选择外接电容:根据输入和输出电压选择合适的 C1 和 C2 电容值,以减少纹波和噪声。
    3. 安全操作:在短路情况下,务必保证短路时间不超过 1 秒,以免损坏模块。

    兼容性和支持


    FD-1W 系列模块电源具有良好的兼容性,可以轻松集成到各种系统中。广州健特电子有限公司提供了详细的安装指南和技术支持,以帮助用户顺利部署和使用这些模块。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 确保输入电压在额定范围内,检查外接负载是否合适 |
    | 纹波和噪声较大 | 检查 C1 和 C2 的电容值是否符合要求 |
    | 短路保护未正常工作 | 确保短路时间不超过 1 秒 |

    总结和推荐


    综上所述,FD-1W 系列 DC-DC 模块电源凭借其高效率、宽工作温度范围、优异的可靠性及易于集成的特点,成为工业控制、通信设备及医疗仪器领域的理想选择。强烈推荐在需要高效、可靠且稳定电源的应用中使用 FD-1W 系列模块电源。广州健特电子有限公司提供全面的技术支持,确保用户的使用体验和系统的稳定性。

F1215D-1W参数

参数
最大容性负载 1000uF
散热方式 -
特性 -
输入电压最小值 12V
输入电压最大值 -
输出电流最大值 67mA
开关频率 -
输出总功率 -
类型 -
输出电压组数 -
输出方式 -
输出电压 15V
转换效率 86%
通用封装 DIP-5

F1215D-1W厂商介绍

JETEKPS公司是一家专注于高性能聚合物材料研发、生产和销售的企业。公司主营产品包括:

1. 特种工程塑料:这类材料具有优异的机械性能、耐化学性和耐热性,广泛应用于****、汽车、电子和化工等领域。

2. 高性能复合材料:这些材料以其轻质、高强度和耐腐蚀特性,被用于制造高性能结构件,如风力发电机叶片、**部件等。

3. 环保材料:JETEKPS致力于开发可回收和生物降解的聚合物,以减少环境污染,适用于包装、农业和消费品行业。

4. 电子材料:包括用于电子设备绝缘和封装的高性能塑料,以及用于半导体制造的特种化学品。

JETEKPS的优势在于:

- 技术创新:公司拥有强大的研发团队,不断推出满足市场需求的新型材料。
- 质量控制:严格的质量管理体系确保产品的一致性和可靠性。
- 定制服务:能够根据客户的具体需求提供定制化的解决方案。
- 全球网络:拥有广泛的国际分销网络,能够快速响应全球客户的需求。

JETEKPS致力于通过其高性能材料推动工业进步,同时注重可持续发展和环境保护。

F1215D-1W数据手册

厂牌 PDF简要描述 下载
JETEKPS/广州健特电子 DC-DC模块 JETEKPS/广州健特电子 F1215D-1W F1215D-1W数据手册

F1215D-1W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.8
50+ ¥ 8.195
100+ ¥ 7.645
500+ ¥ 7.26
1000+ ¥ 7.04
库存: 1000
起订量: 1 增量: 10
交货地:
最小起订量为:1
合计: ¥ 8.8
直接购买
加入购物车
