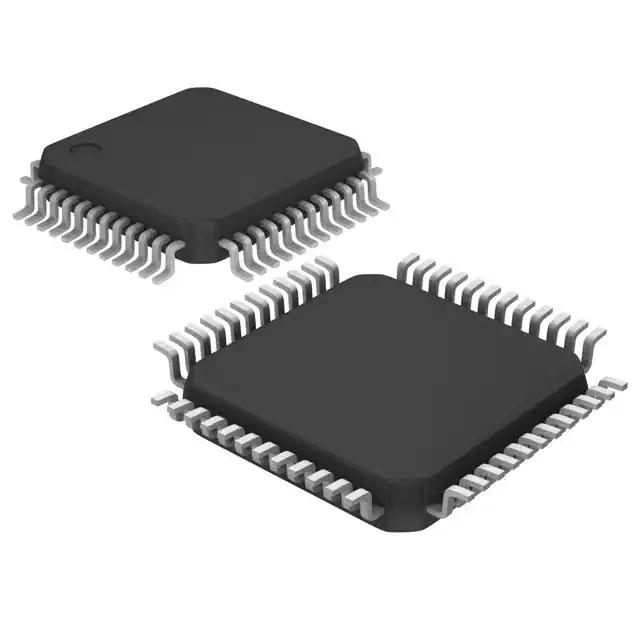

HK32F103CBT6

产品分类: 微控制器(MCU)
产品描述: 32-Bit ARM®Cortex®-M3 96MHz Flash:128KB SRAM:20KB GPIO:37 Usart:3 2.0V-5.5V
供应商型号: 15M-HK32F103CBT6 LQFP 48
供应商: 云汉优选
标准整包数: 1
HK/深圳航顺芯片 微控制器(MCU) HK32F103CBT6

HK32F103CBT6概述

    HK32F103 系列微控制器技术手册

    产品简介


    HK32F103 系列是由深圳市航顺芯片技术研发有限公司开发的一款高性能低功耗微控制器(MCU)。它采用的是ARM® Cortex-M3 32位的RISC内核,最高工作频率可达96MHz,支持高达128KB的闪存(Flash)和20KB的静态随机存取存储器(SRAM)。这款MCU集成了丰富的外围设备,如16位高性能计时器、三个通用计时器、两个SPI接口、两个I2C接口、三个USART接口、一个USB接口、一个CAN总线控制器、两个12位SAR模数转换器(ADC),以及一个片内温度传感器。这使得HK32F103非常适合多种应用场景,例如工业应用(如可编程控制器、打印机、扫描仪)、电机驱动与调速控制、物联网低功耗传感器终端、无人机飞控、云台控制、玩具产品、家用电器、智能机器人以及智能手表和运动手环等。

    技术参数


    极限电压特性
    - 主电源VDD: 2.0V ~ 5.5V
    - 备份电池电源VBAT: 1.8V ~ 5.5V
    典型工作电流
    - 动态功耗: 175μA/MHz
    - Stop待机功耗: 10μA @ 3.3V
    - Standby待机功耗: 1.6μA @ 3.3V
    - VBAT RTC功耗: 2.3μA @ 3.3V
    工作温度范围
    - -40°C ~ 105°C
    外部时钟特性
    - 外部HSE: 4MHz ~ 16MHz
    - 外部LSE: 32.768KHz
    存储器特性
    - 64KByte或128KByte Flash
    - 20KByte SRAM
    I/O引脚特性
    - 64引脚产品具有51个GPIO引脚,48引脚产品具有37个GPIO引脚
    计数器特性
    - 16位PWM计时器
    - 16位PPG计时器
    - 16位输入捕获计时器
    - 16位正交输入信号编码计时器
    通讯接口
    - 3个USART接口
    - 2个高速SPI接口
    - 2个I2C接口
    - 1个USB2.0 Full Speed接口
    - 1个CAN 2.0A/B总线接口控制器

    产品特点和优势


    HK32F103系列的主要特点包括:
    - 双电源域支持:主电源VDD 2.0V~5.5V和备份电池电源VBAT 1.8V~5.5V,确保主电源掉电后仍可通过VBAT电源保持RTC工作及提供20Byte容量的备份寄存器。
    - 低功耗设计:典型的动态功耗仅175μA/MHz,Standby待机功耗仅为1.6μA @ 3.3V。
    - 广泛的温度适应性:工作温度范围广,从-40°C到105°C。
    - 丰富的通信接口:集成多个USART、SPI、I2C、USB、CAN接口,适用于多种通讯需求。
    - 强大的计算性能:内置DIVSQRT计算单元,支持32位带符号数和无符号数除法及32位开方运算。

    应用案例和使用建议


    应用案例
    1. 工业自动化:HK32F103在打印机和扫描仪中的应用展示了其在精密控制方面的优势。
    2. 电机驱动与调速控制:通过控制不同类型的电机,实现精准的速度控制。
    3. 无人机飞控:用于无人机的飞行控制系统中,保证精确的位置和姿态控制。
    4. 物联网设备:作为低功耗传感器节点,可以用于智能家居、穿戴设备等领域。
    使用建议
    - 在选择HK32F103的具体型号时,可以根据应用的复杂度和所需资源来决定选用64引脚还是48引脚的产品。
    - 注意其极限电压特性和电流特性,在实际应用中避免过压和过流的情况发生。
    - 对于需要高速数据传输的应用场景,可以充分利用SPI和USART接口的优势。

    兼容性和支持


    HK32F103系列提供了多样的封装选项(如LQFP64和LQFP48),便于与不同类型的PCB布局相匹配。此外,该公司还提供了详尽的技术文档和开发工具,如SW-DP和JTAG调试接口,方便开发者进行硬件调试和软件开发。通过公司官网还可以获得技术支持和产品更新信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 如何提高通信稳定性? | 优化通信协议配置,适当降低通信速率;检查硬件连接是否正确。 |
    | 需要减少功耗时,如何操作? | 进入低功耗模式,如Stop或Standby模式。 |

    总结和推荐


    综上所述,HK32F103系列微控制器以其高性能、低功耗、丰富的外设和广泛的工作温度范围成为一款极具吸引力的产品。无论是在工业控制、物联网设备还是消费电子领域,HK32F103都展现出其显著的应用价值。对于需要高度可靠性和灵活性的应用场景,强烈推荐使用HK32F103系列微控制器。

HK32F103CBT6参数

参数
EEPROM大小 -
最小工作供电电压 -
核心处理器 ARM@Cortex@-M3
I/O数量 37
速度 -
振荡器类型 -
接口类型 -
程序存储器类型 FLASH
最大时钟频率 -
最大工作供电电压 -
数据转换器 -
程序存储器大小 128KB
电压-电源(Vcc/Vdd) 2V~5.5V
内核数 -
外设 低电压检测;看门狗;CCP捕获/比较;温度传感器;IrDA;CRC校验;DMA;RTC实时时钟
RAM大小 20KB
数据总线宽度 -
通用封装 LQFP-48
包装方式 管装

HK32F103CBT6厂商介绍

HK公司是一家领先的全球性企业,专注于高科技产品的研发、生产和销售。公司主营产品分为三大类:

1. 电子产品:包括智能手机、平板电脑、笔记本电脑等,广泛应用于个人娱乐、商务办公和教育领域。

2. 医疗设备:涵盖高端影像设备、手术机器人等,服务于医院、诊所等医疗机构,提高诊疗效率和准确性。

3. 工业自动化:提供工业机器人、自动化生产线等解决方案,助力制造业、物流等行业实现智能化升级。

HK公司的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。

3. 客户服务:提供全方位的售前咨询和售后支持,满足客户需求。

4. 市场布局:在全球设有多个分支机构,实现本地化服务和快速响应。

HK32F103CBT6数据手册

厂牌 PDF简要描述 下载
HK/深圳航顺芯片 微控制器(MCU) HK/深圳航顺芯片 HK32F103CBT6 HK32F103CBT6数据手册

HK32F103CBT6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.6413
250+ ¥ 6.0375
库存: 135
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 66.41
