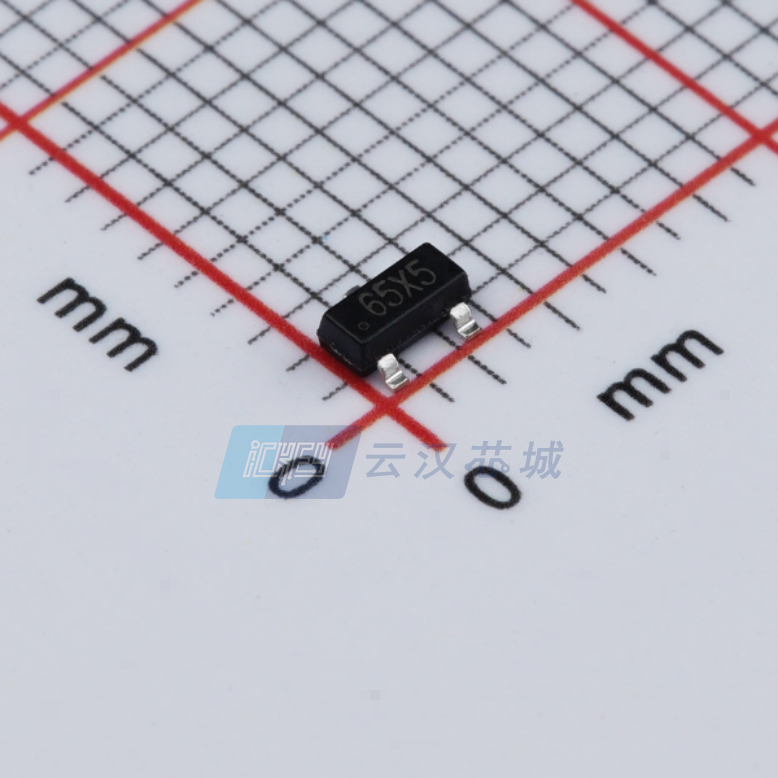

XC6206P282MR

产品分类: LDO稳压器
产品描述: 40dB(1kHz) Fixed 100mA 1 2.8V 2.8V 8V 240mV@ 50mA SOT-23 贴片安装,黏合安装
供应商型号: 31M-XC6206P282MR
供应商: 云汉优选
标准整包数: 50
UMW/友台半导体 LDO稳压器 XC6206P282MR

XC6206P282MR概述

    # XC6206 线性稳压器技术手册

    产品简介


    XC6206 系列是一种高性能的线性稳压器,采用 CMOS 工艺制造。它具备高纹波抑制率、低功耗和低压差的特点,特别适用于需要延长电池寿命的应用场景。该系列产品被广泛应用于计算机、消费类产品、工业设备、无绳电话设备、无线控制系统、便携式计算设备等。XC6206 稳压器通过集成的过流和短路保护机制,确保在极端情况下也能保持系统的安全运行。

    技术参数


    XC6206 系列线性稳压器的关键技术参数如下:
    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 1.8 ~ 8.0 | V |
    | 最大输出电流 | 250 | mA |
    | 静态偏置电流 | 6.0 | μA |
    | 输出电压精度 | ±2.5 | % |
    | 输出电压范围 | 1.5 ~ 5.0 | V (步长 0.1V) |
    | 纹波抑制比 | 40 | dB |
    | 温度范围 | -25 ~ +80 | °C |
    | 最大功耗 (SOT23) | 300 | mW |
    | 最大功耗 (SOT89-3)| 500 | mW |

    产品特点和优势


    XC6206 系列线性稳压器的主要特点和优势包括:
    - 高精度输出电压:保证输出电压的精度达到 ±2.5%。
    - 低静态偏置电流:典型值为 6.0 μA,极大地降低了系统的功耗。
    - 宽输入电压范围:最高输入电压可达 8V,适合多种电源应用场景。
    - 出色的过流和短路保护机制:确保在异常条件下仍能保护电路安全。
    - 多种封装形式:提供 SOT23-3 和 SOT89-3 两种封装,适应不同的设计需求。

    应用案例和使用建议


    XC6206 系列线性稳压器在多种场合都有广泛的应用,例如便携式设备、无绳电话设备和无线控制系统等。以下是一些常见的应用案例:
    1. 便携式消费类设备:例如智能手机和平板电脑,这些设备通常需要一个稳定可靠的电源管理方案。
    2. 汽车电子设备:这些设备需要在广泛的温度范围内工作,而 XC6206 稳压器能够在 -25°C 到 +80°C 的温度范围内正常工作。
    使用建议:
    - 在选择XC6206稳压器时,应注意其输出电压范围和精度是否符合您的应用需求。
    - 使用时应确保输入电压不超过额定范围,同时合理配置外部电容以提升系统的稳定性和抗干扰能力。

    兼容性和支持


    XC6206 系列线性稳压器可以与其他标准的电子元件兼容,具体取决于您的系统设计需求。友台半导体有限公司为客户提供全面的技术支持和维护服务,包括详细的产品手册和技术文档,以及在线技术支持。

    常见问题与解决方案


    以下是用户在使用 XC6206 稳压器时可能会遇到的一些常见问题及其解决方案:
    - 问题:输入电压超出规定范围。
    - 解决方案:确保输入电压不高于 8V,不低低于 1.8V。
    - 问题:输出电压不稳定。
    - 解决方案:检查外围电容是否正确连接,并调整至适当的容量。
    - 问题:功耗过高。
    - 解决方案:降低输入电压,或者使用更高效的稳压器型号。

    总结和推荐


    综上所述,XC6206 系列线性稳压器以其高精度、低功耗和宽泛的工作范围,成为许多应用场景下的理想选择。无论是在便携式设备还是汽车电子系统中,这款稳压器都能提供稳定的电源管理。对于需要高可靠性和高精度输出电压的应用场景,强烈推荐使用 XC6206 系列稳压器。

XC6206P282MR参数

参数
稳压器数量 1
极性 -
输出类型 Fixed
输出电流 100mA
最小输出电压 2.8V
最大输入电压 8V
最大输出电压 2.8V
线路调节 -
纹波抑制-PSRR 40dB(1kHz)
最大压差@电流 240mV@ 50mA
最小输入电压 -
Iq-静态电流 -
负载调节 -
通用封装 SOT-23
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XC6206P282MR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

XC6206P282MR数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 LDO稳压器 UMW/友台半导体 XC6206P282MR XC6206P282MR数据手册

XC6206P282MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
