XC6219B152MR

产品分类: LDO稳压器
产品描述: 40dB(1kHz) 15μA Fixed 300mA 1 1.5V*1.02 1.5V*0.98 8V 280mV@ 100mA SOT-23-5 贴片安装,黏合安装
供应商型号: XC6219B152MR SOT23-5
供应商: 云汉优选
标准整包数: 3000

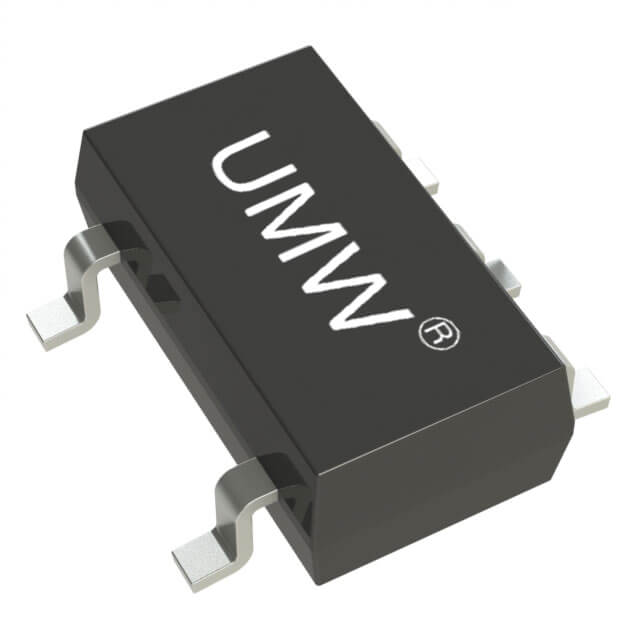

UMW/友台半导体 LDO稳压器 XC6219B152MR

XC6219B152MR概述


    产品简介


    XC6219 是一款采用 CMOS 工艺制造的高精度、低噪音、快速响应的低压差线性稳压器。该稳压器内部集成了固定的参考电压、误差修正电路、限流电路、相位补偿电路以及低内阻的 MOSFET,使得该产品具备高纹波抑制、低输出噪音和快速响应的能力。XC6219 还能够兼容陶瓷电容,无需额外的 0.1μF by-pass 电容,节省空间并降低成本。它非常适合应用于手持设备、智能手机/移动电话、数码相机/摄像机、蓝牙及其他射频产品,以及便携式消费类设备。

    技术参数


    - 输出电压精度:±2.0%
    - 可选输出电压范围:1.8V 至 5.0V
    - 静态电流:典型值为 15μA
    - 关断电流:典型值为 0.1μA
    - 输入电压范围:1.8V 至 7V
    - 最大输出电流:300mA(VIN=4.3V 且 VOUT=3.3V)
    - 输入稳定性:0.2%/V
    - 跌落压差:VIN=4.3V,IOUT=10mA 时为 35mV,IOUT=100mA 时为 280mV
    - 纹波抑制比(PSRR):40dB(VIN=VCE=4.3V+1Vp-pAC,IOUT=10mA,f=1kHz)
    - 存储温度范围:-40℃ 至 +125℃
    - 工作温度范围:-20℃ 至 +60℃
    - 焊接温度:260℃,10s

    产品特点和优势


    XC6219 系列稳压器具备以下几个独特功能和优势:
    - 高精度输出电压:输出电压精度高达 ±2.0%,确保了系统运行的可靠性。
    - 快速瞬态响应:得益于内部电路设计,能够在负载电流变化时迅速调整输出电压,确保稳定的电源供应。
    - 极低的静态和关断电流:典型静态电流仅为 15μA,关断电流为 0.1μA,极大地减少了待机状态下的功耗。
    - 兼容陶瓷电容:无需使用钽电容,不仅节省空间,还降低了成本。
    - 内置过流保护和负载短路保护:增强了系统的安全性,避免因过流或短路导致的损坏。

    应用案例和使用建议


    XC6219 广泛应用于各种消费电子产品中,例如智能手机、数码相机、蓝牙设备等。以下是几个实际应用案例及其使用建议:
    - 智能手机:XC6219 在智能手机中的典型应用是作为后端稳压器,为处理器和其他关键组件提供稳定电源。为了获得最佳效果,建议在 PCB 设计时保持输入和输出电容的布局合理,以减少寄生效应。
    - 便携式设备:XC6219 也适用于便携式设备,如无线耳机和运动相机。这些设备往往对功耗非常敏感,因此在设计时应尽量优化电源路径,减少不必要的功耗。

    兼容性和支持


    XC6219 支持多种封装形式,包括 SOT23-5 和 SOT89-5。这些封装形式使得该稳压器在不同尺寸要求的应用中都能灵活使用。友台半导体有限公司提供详尽的技术支持和售后服务,确保用户能够轻松集成并调试产品。

    常见问题与解决方案


    - 问题:如何判断产品是否已损坏?
    - 解决方案:首先检查输入电压和输出电压是否在规定范围内,然后测量静态电流和关断电流。如果发现异常,可能是内部电路出现了故障,需要联系技术支持获取进一步帮助。

    - 问题:如何进行温度稳定性测试?
    - 解决方案:使用温箱模拟不同的工作温度,并监测输出电压的变化。如果输出电压随温度变化幅度较大,可能需要检查输入电压稳定性或重新调整相关电路参数。

    总结和推荐


    XC6219 稳压器凭借其高精度、低噪音、快速响应和低功耗等特点,在多种应用场景中表现出色。该产品不仅在消费电子领域有着广泛的应用,还在医疗设备、工业自动化等领域拥有巨大的潜力。综上所述,我强烈推荐 XC6219 作为高性能稳压器的首选。

XC6219B152MR参数

参数
最大输入电压 8V
负载调节 -
纹波抑制-PSRR 40dB(1kHz)
最大压差@电流 280mV@ 100mA
极性 -
稳压器数量 1
输出类型 Fixed
线路调节 -
最小输出电压 1.5V*1.02
输出电流 300mA
Iq-静态电流 15μA
最大输出电压 1.5V*0.98
最小输入电压 -
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XC6219B152MR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

XC6219B152MR数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 LDO稳压器 UMW/友台半导体 XC6219B152MR XC6219B152MR数据手册

XC6219B152MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.1563
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 468.9
