LM324ADR

产品分类: 运算放大器
产品描述: 1.5mA 20nV/rtHz Rail to Rail 30mA 4 4 3V 30V 3mV 2nA General Purpose SOP-14 贴片安装,黏合安装
供应商型号: 14M-LM324ADR SOP-14
供应商: 云汉优选
标准整包数: 1

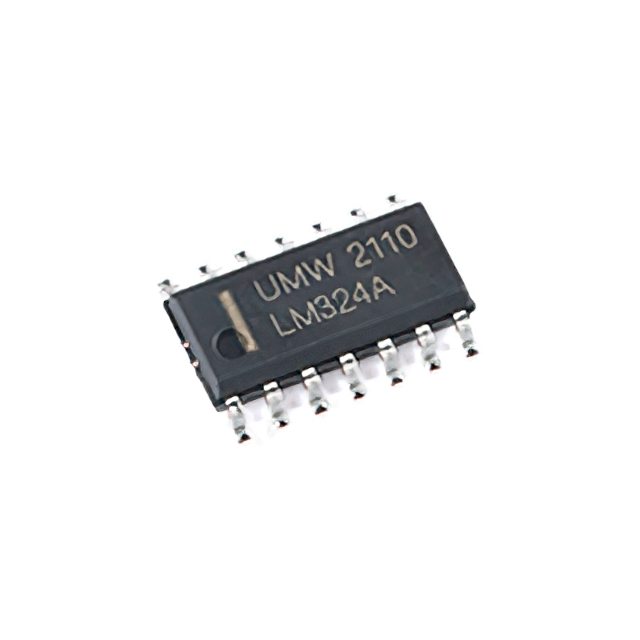

UMW/友台半导体 运算放大器 LM324ADR

LM324ADR概述

    文章:Quadruple Operational Amplifiers 技术手册概述

    1. 产品简介


    产品名称:LM324A 四运算放大器
    制造商:友台半导体有限公司(UMW)
    产品类型:集成运算放大器
    主要功能:LM324A 是一款包含四个独立运算放大器的集成电路。这些放大器具有高增益、内部频率补偿的特点,特别适用于单电源供电下的各种应用。
    应用领域:包括传感器放大器、直流增益块和所有传统的运算放大器电路。

    2. 技术参数


    - 供电电压范围:5V 到 30V
    - 供电电流:全温度范围内,每通道典型值为 0.6mA,最大值为 3mA
    - 输入偏置电流:典型值为 25nA,全温度范围内最大值为 50nA
    - 输入失调电压:典型值为 3mV,全温度范围内最大值为 9mV
    - 共模输入电压范围:涵盖整个电源电压范围
    - 输出电压范围:接近电源电压范围
    - 差分输入电压范围:等于电源电压
    - 直流电压增益:典型值为 100 V/mV
    - 开环增益:全温度范围内最小值为 100 dB
    - 电源抑制比(PSRR):全温度范围内典型值为 65 dB,最大值为 100 dB
    - 短路输出电流:典型值为 ±40mA,最大值为 ±60mA
    - 封装形式:DIP14、SOP14
    - 工作温度范围:-40°C 至 +85°C

    3. 产品特点和优势


    - 宽供电电压范围:从5V到30V,适用于多种电源环境。
    - 低供电电流:不受供电电压影响,且电流较低。
    - 低输入偏置电流:典型值为25nA,确保信号处理时的精度。
    - 低输入失调电压和失调电流:典型值分别为3mV和25nA,提高电路稳定性和准确性。
    - 宽输入共模电压范围:涵盖接地范围,增强电路设计灵活性。
    - 高开环增益:确保高精度放大,适用于精密测量和控制。
    - 内部频率补偿:简化外部补偿电路设计,降低系统复杂度。
    - 优良的CMRR:达到65 dB至80 dB,提高信号抗干扰能力。

    4. 应用案例和使用建议


    - 传感器放大器:用于处理微弱的传感器信号,例如热电偶或压力传感器信号。
    - 直流增益块:可作为中间级放大器,增加系统的整体增益。
    - 滤波器电路:利用其高开环增益,构建高精度的滤波器。
    - 反馈控制电路:广泛应用于自动控制系统,提供精确的闭环控制。
    - 建议:在使用过程中,注意电源电压的选择和稳压,确保电路的稳定性;另外,适当添加去耦电容以提高电路的鲁棒性。

    5. 兼容性和支持


    - 兼容性:LM324A 放大器具有广泛的供电电压范围和较低的功耗,使其在不同应用场景下具有良好的兼容性。可以轻松地与其他标准逻辑电路接口。
    - 支持与维护:友台半导体有限公司提供了详尽的技术支持文档和客户服务,用户可以通过官网或授权代理商获取相关资料和技术支持。

    6. 常见问题与解决方案


    - 问题:输入偏置电流过大导致信号失真。
    - 解决方案:选择合适的外围电阻,减小电路的噪声影响。
    - 问题:输出电压达不到预期值。
    - 解决方案:检查电源电压是否符合要求,检查负载电阻是否合适。
    - 问题:运算放大器出现过载。
    - 解决方案:限制输入信号的幅度,避免输入电压超出规定的范围。

    7. 总结和推荐


    综合评估:LM324A 四运算放大器具有宽泛的工作电压范围、低功耗及出色的性能指标,能够满足多种应用需求。在传感器放大器、直流增益块和控制电路中表现出色。同时,友台半导体有限公司提供的优质技术支持也增强了产品的市场竞争力。
    推荐:鉴于LM324A的多功能性和广泛的适用范围,它是一个非常适合用于工业自动化、仪器仪表和其他需要高性能放大器的应用的理想选择。

LM324ADR参数

参数
通道数量 4
关闭 -
典型输入噪声电压密度 20nV/rtHz
典型压摆率 -
Vos - 输入偏置电压 3mV
典型增益带宽 -
最大工作供电电压 30V
电路数 4
最小工作供电电压 3V
每个通道的输出电流 30mA
-3db带宽 -
输出类型 Rail to Rail
CMRR - 共模抑制比 -
典型供电电流 1.5mA
电流 - 输入偏置 2nA
放大器类型 General Purpose
通用封装 SOP-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
