SP232EEN

产品分类: RS232芯片
产品描述: RS232 2 4.5V 5.5V 120Kbps SOP-16 贴片安装
供应商型号: 15M-SP232EEN SOP-16
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 RS232芯片 SP232EEN

SP232EEN概述

    UMW SP232E多通道RS-232驱动接收器技术手册

    产品简介


    UMW SP232E是一款由友台半导体有限公司生产的多通道RS-232驱动接收器。它具有两个驱动器和两个接收器,完全符合EIA/TIA-232E和CCITT V.28规范,在最大数据速率120 kbps时表现出色。该产品采用单个+5V电源供电,非常适合需要高速数据传输和良好稳定性的应用场景。

    技术参数


    - 工作电压: 单个+5V电源供电
    - 最大数据速率: 120 kbps
    - 电源保护: 摆脱闩锁效应
    - 静电保护: ±2kV

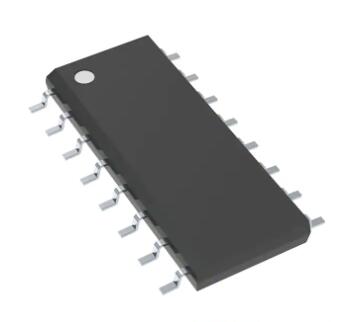

    - 封装类型: SOP-16(具体尺寸参见下表)
    | 符号 | 单位 | 最小值 | 标称值 | 最大值 |

    | A | mm | 1.80
    | A1 | mm | 0.10 | 0.15 | 0.25 |
    | A2 | mm | 1.25 | 1.45 | 1.65 |
    | b | mm | 0.33 | 0.51
    | c | mm | 0.17 | 0.25
    | D | mm | 9.50 | 10.20
    | E | mm | 5.80 | 6.00 | 6.20 |
    | E1 | mm | 3.70 | 4.10
    | e | mm 1.27 | BSC |
    | L | mm | 0.45 | 0.60 | 0.80 |

    产品特点和优势


    - 单电源供电: 简化电路设计,降低功耗
    - 高数据速率: 能够达到120 kbps的数据传输速率,适合高速通信
    - 无闩锁效应: 增强可靠性,减少故障率
    - 强大ESD保护: ±2kV的静电放电保护能力,提高耐用性
    - 多通道驱动接收: 具有两个驱动器和两个接收器,增加系统灵活性

    应用案例和使用建议


    - 工业自动化: 在工厂环境中,UMW SP232E能够提供可靠的通信接口,确保机器间的数据传输。
    - 智能电网: 在电力系统的监控和控制中,其高速传输能力和稳定性至关重要。
    - 医疗设备: 需要稳定且可靠的数据传输的场合,UMW SP232E是一个不错的选择。
    使用建议:
    - 确保连接到设备上的电源电压为+5V,避免过压损坏。
    - 注意散热管理,尤其是在高温环境下使用时。
    - 尽量减少外部噪声干扰,以提高数据传输的稳定性。

    兼容性和支持


    - 兼容性: UMW SP232E完全符合EIA/TIA-232E标准,可以与其他符合相同标准的设备无缝对接。
    - 支持: 友台半导体有限公司提供详尽的技术文档和支持服务,包括硬件设计指南和技术咨询。

    常见问题与解决方案


    - 问题1: 数据传输不稳定
    - 解决方法: 检查电源电压是否稳定,确保所有连接正确无误。
    - 问题2: 设备出现异常
    - 解决方法: 检查是否存在外部噪声干扰,尝试添加滤波器以消除干扰。
    - 问题3: 无法达到规定数据速率
    - 解决方法: 确认所有配置参数正确,检查电源线是否有电阻过大导致压降问题。

    总结和推荐


    UMW SP232E多通道RS-232驱动接收器凭借其单电源供电、高数据传输速率和强大的ESD保护功能,成为一款在工业自动化、智能电网和医疗设备等领域的优秀选择。其无闩锁效应和兼容性强的特点使其在市场上具备较强的竞争力。我们强烈推荐这一产品给需要高性能通信解决方案的应用场景。

SP232EEN参数

参数
最小工作供电电压 4.5V
数据速率 120Kbps
驱动器数 -
接收器数量 2
支持协议 RS232
典型供电电流 -
最大传输延迟时间 -
最大工作供电电压 5.5V
通用封装 SOP-16
安装方式 贴片安装
包装方式 卷带包装

SP232EEN厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

SP232EEN数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 RS232芯片 UMW/友台半导体 SP232EEN SP232EEN数据手册

SP232EEN封装设计

查看详情并下载
Symbol
Footprint
3D Model
