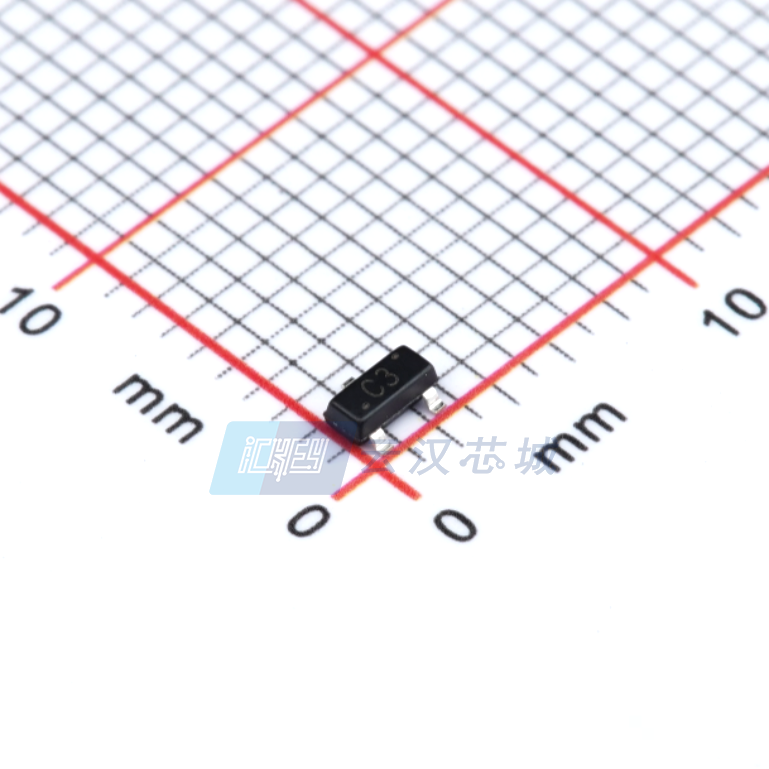

1SS226

产品分类: 整流二极管/整流桥
产品描述: 80V 2A 4ns 500nA 100mA SOT-23
供应商型号: 15M-1SS226 SOT-23
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 整流二极管/整流桥 1SS226

1SS226概述

    1SS226 SWITCHING DIODE 技术手册解析

    1. 产品简介


    1SS226 是一款采用 SOT-23 封装的快恢复二极管(Switching Diode),主要用于需要快速开关特性的电路中。该产品特别适用于信号处理、电源管理及高频应用等场景。

    2. 技术参数


    1SS226 的主要技术规格如下:
    - 最大额定值:
    - 非重复峰值反向电压 \( V{RM} \): 85 V
    - 峰值重复反向电压 \( V{RRM} \): 80 V
    - 工作峰值反向电压 \( V{RWM} \): 80 V
    - DC 阻断电压 \( VR \): 80 V
    - 正向连续电流 \( I{FM} \): 300 mA
    - 平均整流输出电流 \( IO \): 100 mA
    - 峰值正向浪涌电流 \( I{FSM} \): 2 A
    - 功耗 \( PD \): 150 mW
    - 结温 \( TJ \): 150 ℃
    - 存储温度 \( T{STG} \): -55~+150 ℃
    - 电气特性:
    - 反向击穿电压 \( V(BR) \)(\( IR \)=100 μA): 80 V
    - 反向电压漏电流 \( IR \)(\( VR \)=80 V): 0.5 μA
    - 正向电压 \( VF \)(\( IF \)=100 mA): 1.2 V
    - 二极管电容 \( CD \)(\( VR \)=0 V, \( f \)=1 MHz): 3 pF
    - 反向恢复时间 \( tr \)(\( IF \)=10 mA): 4 ns

    3. 产品特点和优势


    1SS226 的主要特点包括:
    - 低正向电压:保证了在高效率应用中的出色表现。
    - 快速反向恢复时间:非常适合高频开关应用。
    - 小总电容:有助于减少信号失真和提高系统稳定性。
    这些特点使得 1SS226 在通信设备、计算机网络、电源转换等领域具有很高的应用价值和市场竞争力。

    4. 应用案例和使用建议


    根据技术手册中的信息,1SS226 主要应用于以下场景:
    - 信号处理:由于其快速的反向恢复时间,适合用于信号处理电路中的滤波和整形。
    - 电源管理:作为高频开关电源的一部分,以提高整体效率和可靠性。
    - 高频应用:由于低正向电压和小总电容,适合在高频应用中减少信号失真。
    使用建议:
    - 设计时需注意散热:尽管其功耗较低,但在高电流应用中仍需注意散热问题。
    - 合理选择封装类型:SOT-23 封装适合空间有限的应用场合。

    5. 兼容性和支持


    1SS226 与市场上常见的其他 SOT-23 封装的电子元器件具有良好的兼容性,便于进行电路设计和布局。友台半导体有限公司提供技术支持和售后维护服务,确保用户能够顺利应用该产品。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    - 问题:过热导致失效
    - 解决方案:增加散热措施,如加装散热片或改进散热设计。
    - 问题:反向漏电流过大
    - 解决方案:检查反向电压是否超过额定值,避免过压情况发生。
    - 问题:正向电压过高
    - 解决方案:降低工作电流,保持在额定范围内。

    7. 总结和推荐


    综上所述,1SS226 在快速开关应用中表现出色,具备低正向电压、快速反向恢复时间和小总电容等显著优势。尤其适合高频信号处理和电源管理领域。鉴于其出色的性能和友台半导体有限公司提供的支持,强烈推荐在上述应用场景中使用该产品。

1SS226参数

参数
配置 -
If - 正向电流 100mA
Ir - 反向电流 500nA
Vr-反向电压 80V
反向恢复时间 4ns
正向浪涌电流 2A
通用封装 SOT-23
包装方式 卷带包装

1SS226厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

1SS226数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 整流二极管/整流桥 UMW/友台半导体 1SS226 1SS226数据手册

1SS226封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.0579
50+ ¥ 0.0544
100+ ¥ 0.0474
500+ ¥ 0.0439
1000+ ¥ 0.0404
3000+ ¥ 0.0379
库存: 1568
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.05
