首页  >  产品百科  >  XC6206P362MR

XC6206P362MR

产品分类: LDO稳压器
产品描述: 40dB(1kHz) 7μ A Fixed 100mA 1 3.3V*1.02 3.6V*0.98 8V 200mV@ 50mA SOT-23 贴片安装,黏合安装
供应商型号: 14M-XC6206P362MR SOT-23
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 LDO稳压器 XC6206P362MR

XC6206P362MR概述


    产品简介


    XC6206系列线性稳压器是一款高性能、低功耗的CMOS降压型电压稳压器,专为电池供电类产品设计。它具备高纹波抑制率、低压差、过流和短路保护等功能。XC6206系列适用于计算机、消费类产品、工业设备等多种领域,尤其适合需要延长电池寿命的应用场景。

    技术参数


    | 项目 | 符号 | 参数 | 极限值 | 单位 |

    | 输入电压 | Vin | 输入电压 | 9 | V |
    | 输出电压 | Vout | 输出电压范围 | Vss-0.3 ~ Vout+0.3 | V |
    | 输出电流 | Iout | 最大输出电流 | 500 | mA |
    | 功耗 | PD | 最大允许功耗 | SOT23-300 / SOT89-500 | mW |
    | 工作温度 | Tw | 工作温度范围 | -25~+80 | ℃ |
    | 存储温度 | Tc | 存储温度范围 | -40~+125 | ℃ |
    | 焊接温度 | Th | 焊接温度 | 260, 10s | ℃ |

    产品特点和优势


    XC6206系列线性稳压器具备以下特点和优势:
    - 高精度输出电压:输出电压精度可达±2.5%(A档:±1%)。
    - 极低的静态偏置电流:典型值为6.0μA。
    - 可调节的输出电压范围:1.5V~5.0V,步长0.1V。
    - 适应宽泛的工作条件:最高输入电压可达8V。
    - 高集成度:SOT23-3和SOT89-3两种封装形式,便于不同应用场景下的安装。
    - 出色的稳定性:输入电压稳定性良好,典型值为0.03%/V。
    - 多功能应用:可以作为调整器和参考电压源使用。

    应用案例和使用建议


    XC6206系列线性稳压器广泛应用于多种领域,例如无绳电话设备、无线控制系统、便携式计算机、汽车电子设备等。根据手册中的应用场景,以下是一些建议:
    - 提高输出电压值:通过配置外部电阻,可以根据需求灵活设置输出电压。
    - 提高输出电流:XC6206可以承受高达250mA的输出电流,适合需要较高电流的应用场景。
    - 恒流调整器:通过配置合适的电阻值,实现稳定的输出电流。

    兼容性和支持


    XC6206系列线性稳压器与多种电子元器件兼容,可用于不同的电路设计。友台半导体有限公司提供全面的技术支持,确保用户能够顺利使用并维护产品。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及相应的解决办法:
    1. 输出电压不稳
    - 解决方案:检查输入电压是否符合要求,检查输出电容是否连接正确。

    2. 输出电流不足
    - 解决方案:检查负载是否超出规定范围,确认电路连接是否正确。

    总结和推荐


    XC6206系列线性稳压器凭借其高精度输出电压、极低的静态偏置电流和出色的稳定性,在各种应用场景中表现出色。特别是在电池供电设备中,它能显著延长电池寿命。鉴于其丰富的功能和广泛应用,我们强烈推荐使用XC6206系列线性稳压器。

XC6206P362MR参数

参数
纹波抑制-PSRR 40dB(1kHz)
最小输出电压 3.3V*1.02
极性 -
最大输出电压 3.6V*0.98
线路调节 -
最大输入电压 8V
输出类型 Fixed
最小输入电压 -
负载调节 -
Iq-静态电流 7μ A
稳压器数量 1
最大压差@电流 200mV@ 50mA
输出电流 100mA

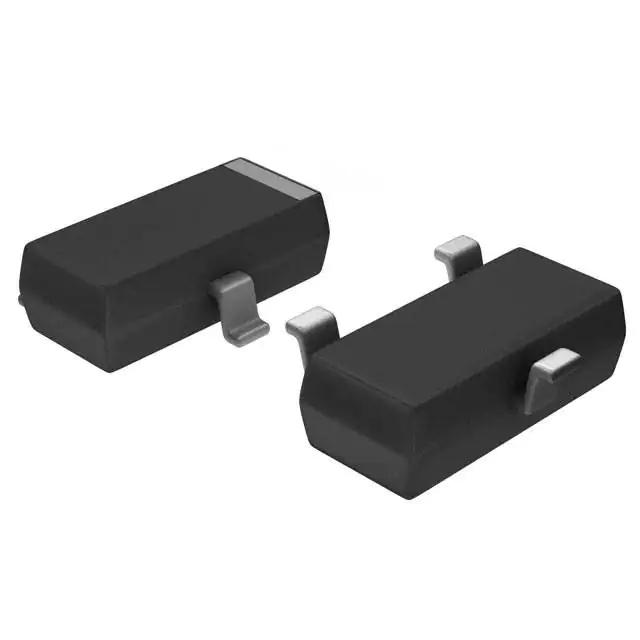

通用封装 SOT-23
安装方式 贴片安装,黏合安装
包装方式 卷带包装

XC6206P362MR厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

XC6206P362MR数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 LDO稳压器 UMW/友台半导体 XC6206P362MR XC6206P362MR数据手册

XC6206P362MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
