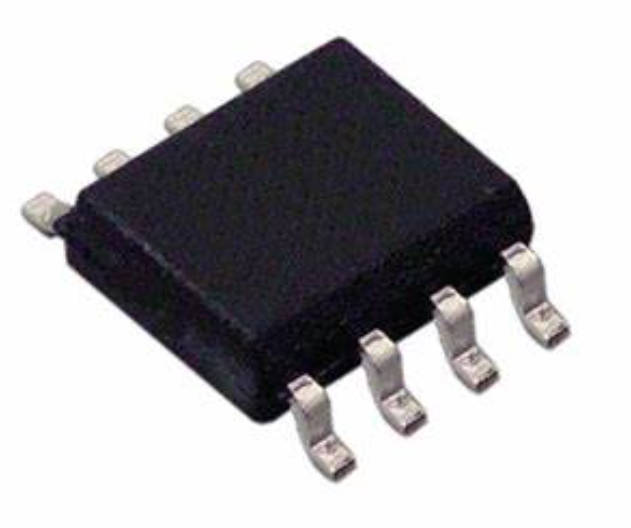

XL1509-ADJ

产品分类: DC-DC稳压器
产品描述: Buck No 150KHz~50KHz Adjustable 1 1.193V 1.267V 45V 300mV SOIC-8 贴片安装,黏合安装
供应商型号: 31M-XL1509-ADJ
供应商: 云汉优选
标准整包数: 5
UMW/友台半导体 DC-DC稳压器 XL1509-ADJ

XL1509-ADJ概述

    # UMW XL1509 技术手册

    1. 产品简介


    UMW XL1509 是一款高效的150 KHz固定频率脉宽调制(PWM)降压(降压式)直流-直流转换器。它能够驱动高达2A的负载电流,提供宽泛的输入电压范围,适用于多种应用场合,如LCD显示器、数字相框、机顶盒、ADSL调制解调器以及电信和网络设备。

    2. 技术参数


    - 输入电压范围: 4.5V 至 40V
    - 输出电压版本: 3.3V、5V、12V 和可调型
    - 可调输出电压范围: 1.23V 至 37V
    - 最大占空比: 100%
    - 最小压降: 1.5V
    - 开关频率: 固定150KHz
    - 输出电流能力: 恒定2A
    - 内部优化功率晶体管
    - 高效率
    - 优秀的线性和负载调节
    - TTL关断能力
    - 具有滞回功能的ON/OFF引脚
    - 内置热关断功能
    - 内置过流保护功能
    - 内置第二级过流保护功能
    - 封装形式: SOIC8

    3. 产品特点和优势


    - 宽泛的输入电压范围:4.5V至40V,适用于不同供电环境。
    - 可调输出电压:3.3V、5V、12V和可调型,灵活适应不同的需求。
    - 高效率和优秀的线性及负载调节:确保输出稳定可靠。
    - 多重保护机制:包括过流保护、热关断等功能,提高了系统的安全性和可靠性。
    - 紧凑的封装设计:SOIC8封装便于安装和布局设计。

    4. 应用案例和使用建议


    应用案例
    - LCD显示器和电视:用于提供稳定的电源。
    - 数字相框:满足轻薄便携的需求。
    - 机顶盒:为多媒体设备提供可靠的电源管理。
    - ADSL调制解调器:适用于通信设备。
    - 电信和网络设备:提供稳定的电源供应。
    使用建议
    - 在设计时需考虑适当的电容放置位置,以降低输入电源线上的噪声。
    - 根据输出电压选择合适的补偿电容,提高系统稳定性。
    - 配置外部电阻分压网络以正确调节反馈引脚的电压,确保输出电压的准确度。

    5. 兼容性和支持


    - 兼容性:UMW XL1509与多种外围组件兼容,包括不同类型的电解电容、陶瓷电容和肖特基二极管。
    - 支持:友台半导体有限公司提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查反馈电阻分压网络是否配置正确 |
    | 系统过热 | 确保散热措施到位,避免长时间过载 |
    | 输出电流不足 | 检查输入电压和负载是否符合要求 |

    7. 总结和推荐



    总结


    UMW XL1509是一款高性能的直流-直流转换器,具备宽输入电压范围、高效率、多重保护机制和优秀的负载调节性能。其广泛的应用领域和友好的使用体验使其成为市场上极具竞争力的产品。
    推荐
    强烈推荐使用UMW XL1509应用于需要高效率、高稳定性的电源管理系统中,特别是在LCD显示器、数字相框、机顶盒等应用领域。

XL1509-ADJ参数

参数
拓扑 Buck
输出数量 1
最小输入电压 300mV
同步整流器 No
最小输出电压 1.267V
输出类型 Adjustable
功能 Step-Down
最大输入电压 45V
最大输出电压 1.193V
开关频率 150KHz~50KHz
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
包装方式 卷带包装
