P4SMA6.8A

产品分类: TVS二极管/ESD抑制器
产品描述: 5.8V 单向 400W 39A 10.5V@39A 6.45V SMA(DO-214AC) 贴片安装
供应商型号: 14M-P4SMA6.8A SMA
供应商: 云汉优选
标准整包数: 1
UMW/友台半导体 TVS二极管/ESD抑制器 P4SMA6.8A

P4SMA6.8A概述


    产品简介


    本文介绍的是友台半导体有限公司生产的P4SMA系列瞬态电压抑制二极管(TVS),型号涵盖从P4SMA6.8A到P4SMA550A。这些TVS二极管主要应用于需要瞬时电压保护的应用场合,如电源线、通信接口及信号线路等。它们能够提供出色的瞬态电压保护,保证关键电路在面对异常电压波动时的稳定性和可靠性。

    技术参数


    - 峰值脉冲功率耗散(TPP):最小值为400瓦特,环境温度为25°C。
    - 单向最大瞬态正向电压:在25.0A时为3.5伏特。
    - 稳态功率耗散(PAV):在TL=75°C时为1.0瓦特。
    - 脉冲浪涌电流(IFSM):单次半正弦波,8.3毫秒,最大40安培。
    - 工作温度范围:存储和操作温度范围为-55°C至+150°C。
    - 封装形式:符合JEDEC DO-214AC标准的塑封塑料封装。
    - 引脚镀层:符合MIL-STD-750方法2026的焊锡可浸润性镀层。
    - 重量:0.061克。

    产品特点和优势


    该系列产品具备诸多亮点,其中包括低电感设计、快响应时间(小于1.0ps)、高可靠性、低泄漏电流(典型值小于1μA),以及高耐热焊接能力(250°C/10秒)。此外,其采用低轮廓封装,且在表面贴装应用中能够有效优化板级空间。

    应用案例和使用建议


    P4SMA系列TVS二极管广泛应用于需要保护电子设备免受瞬态电压损害的各种场合。例如,在电源线和通信接口的防护中,可以有效地吸收和消耗瞬态过电压,从而保护敏感电路组件。使用建议包括确保正确识别极性(带有颜色标记的一端为正极端,即阴极端)和选择适当的型号以匹配所需的工作电压和电流。

    兼容性和支持


    该产品与标准SMD工艺兼容,便于集成到现代电子产品中。友台半导体有限公司提供了详尽的技术文档和支持服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题一:如何确定正确的二极管型号?
    - 解决办法:根据所需保护电路的工作电压选择合适的型号。注意,对于双向型(VRWM≤10V),IR极限值翻倍。

    - 问题二:安装后二极管损坏?
    - 解决办法:检查焊接过程中的温度和时间控制是否符合制造商的要求。

    总结和推荐


    总体而言,友台半导体有限公司的P4SMA系列TVS二极管以其卓越的性能和广泛的适用性,成为众多应用领域的理想选择。特别是其快速响应时间和高可靠性,使得它在保障系统稳定运行方面表现出色。鉴于其优异的表现,强烈推荐在各种需要瞬态电压保护的应用中采用这一系列的产品。

P4SMA6.8A参数

参数
极性 单向
工作电压 5.8V
箝位电压 10.5V@39A
击穿电压 6.45V
峰值脉冲电流 39A
峰值脉冲功率 400W

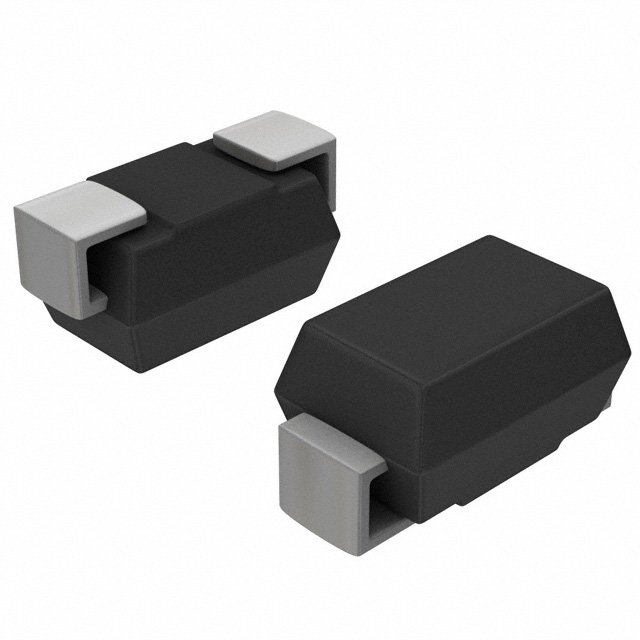

通用封装 SMA(DO-214AC)
安装方式 贴片安装

P4SMA6.8A厂商介绍

UMW公司是马来西亚的一家领先的工业产品分销商,拥有广泛的产品线和专业的技术支持。UMW主营产品主要分为以下几类:

1. 工业自动化:提供各种传感器、控制器、驱动器等,广泛应用于制造业、自动化生产线等领域。
2. 流体控制:包括各种阀门、泵等流体控制设备,服务于石油化工、水处理等行业。
3. 动力传动:提供电机、减速机等动力传动设备,适用于机械制造、物流输送系统等。
4. 电气产品:包括各种电气开关、电缆等,应用于建筑、基础设施建设等领域。

UMW的优势在于:

- 品牌合作:与多家国际知名品牌建立合作关系,提供高质量的产品。
- 技术支持:拥有专业的技术支持团队,为客户提供解决方案和售后服务。
- 供应链管理:强大的供应链管理能力,确保产品供应的稳定性和及时性。
- 市场覆盖:广泛的市场覆盖,服务多个行业和领域,满足不同客户的需求。

UMW公司通过其多元化的产品线和专业的服务,为客户提供一站式的工业产品解决方案。

P4SMA6.8A数据手册

厂牌 PDF简要描述 下载
UMW/友台半导体 TVS二极管/ESD抑制器 UMW/友台半导体 P4SMA6.8A P4SMA6.8A数据手册

P4SMA6.8A封装设计

查看详情并下载
Symbol
Footprint
3D Model
