TPV0515DAP-W25

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPV0515DAP-W25
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TPV0515DAP-W25

TPV0515DAP-W25概述

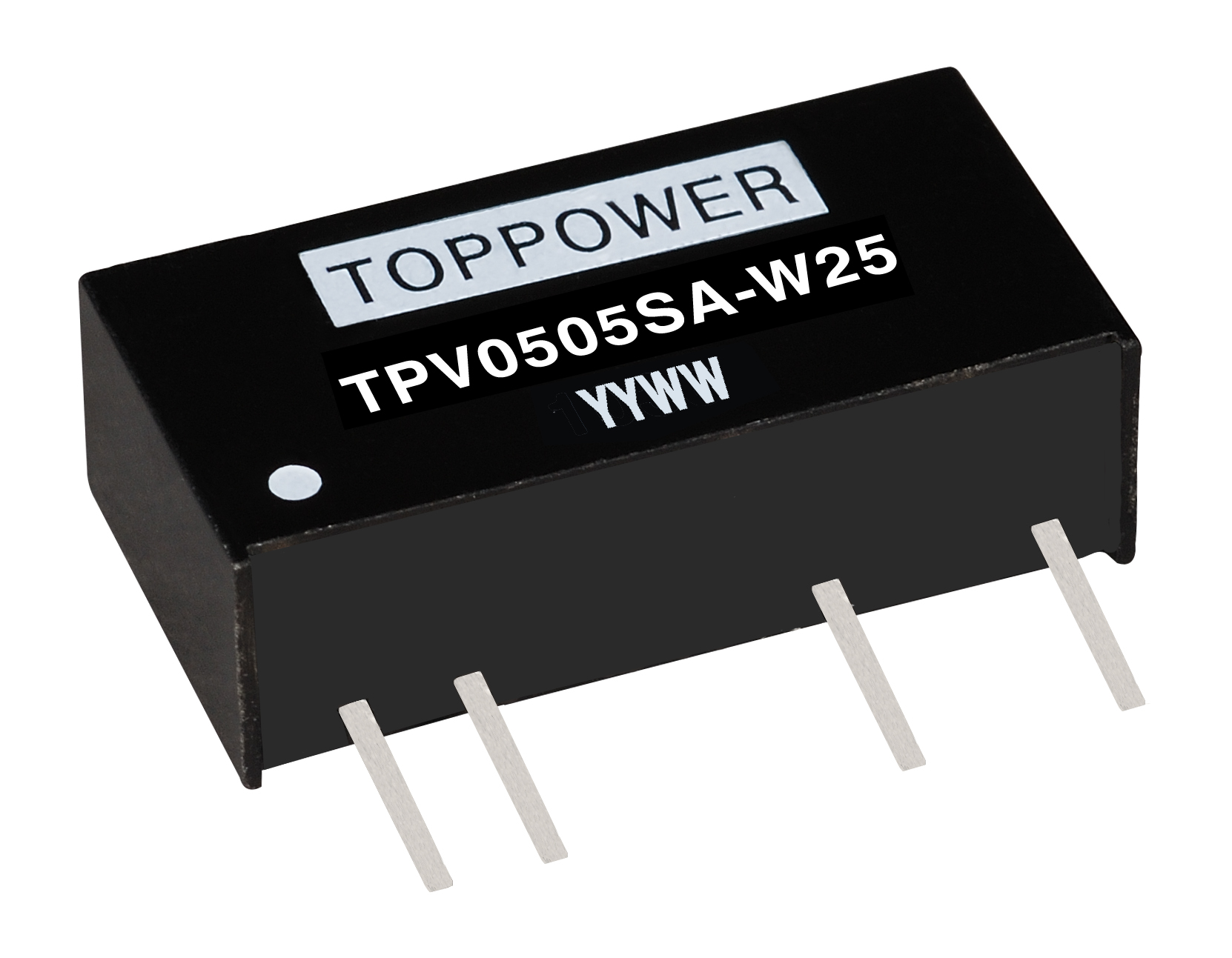

    TPV-W25 系列 0.25W 3KVDC 隔离单、双输出 DC/DC 电源模块

    产品简介


    TPV-W25 系列是一款专为工业应用设计的小型高效 DC/DC 电源模块。它提供正负双输出和单输出,能够满足各种复杂电路需求。该系列产品主要用于 PCB 安装,并具有国际标准结构。广泛应用于需要正负电压或单输出且具备高隔离电压的场合,如通信设备、工业控制设备和医疗设备等。

    技术参数


    - 输入电压范围: 3.3V, 5V, 12V, 15V
    - 输出电压范围: 3.3V, 5V, 9V, 12V, 15V, 24V / ±5V, ±9V, ±12V, ±15V
    - 功率密度: 0.85W/cm³
    - 工作效率: 最高达 83%
    - 绝缘电压: 3000VDC (1分钟)
    - 绝缘电阻: 1GΩ (1000VDC)
    - 工作温度范围: -40℃ 至 105℃
    - 存储温度范围: -50℃ 至 130℃
    - 引脚定义:
    - 单输出产品:
    - DIP 封装: 14pin, 1: -Vin, 7: NC, 8: +Vout, 10: -Vout, 14: +Vin
    - SIP 封装: 7pin, 1: +Vin, 2: -Vin, 5: -Vout, 7: +Vout
    - 双输出产品:
    - DIP 封装: 14pin, 1: -Vin, 7: NC, 8: +Vout, 9: 0V, 10: -Vout, 14: +Vin
    - SIP 封装: 7pin, 1: +Vin, 2: -Vin, 5: -Vout, 6: 0V, 7: +Vout

    产品特点和优势


    TPV-W25 系列的产品优势显著:
    - 高效率: 达到 83%,在相同体积下提供更高的输出功率。
    - 宽工作温度范围: 适应恶劣环境下的工业应用。
    - 低输出纹波: 提高输出信号的稳定性。
    - 高隔离电压: 确保电气隔离,提高系统的安全性。
    - RoHS 合规: 环保材料,符合全球环保标准。
    - 多种封装选择: 提供 DIP 和 SIP 两种封装方式,便于不同的安装需求。

    应用案例和使用建议


    TPV-W25 系列在多个应用场景中表现出色,例如:
    - 通信设备: 在需要高隔离电压的通信模块中,确保信号的稳定传输。
    - 工业控制系统: 在高精度控制系统中,确保稳定的电源供应。
    - 医疗设备: 在高敏感度的医疗设备中,确保安全和可靠的供电。
    使用建议:
    - 环境温度: 注意在高温环境下降额使用,确保设备长期可靠运行。
    - 散热: 建议使用自然冷却,避免因过热导致的性能下降。
    - 正确连接: 确保按照引脚定义正确连接电源模块,防止错误连接导致损坏。

    兼容性和支持


    TPV-W25 系列与其他主流电子元器件具有良好的兼容性,适用于广泛的系统集成应用。厂商提供全面的技术支持和维护服务,包括详细的技术文档、专业的技术支持热线以及详尽的售后保障服务,确保客户无忧使用。

    常见问题与解决方案


    1. 问题: 设备无法正常启动。
    - 解决方法: 检查输入电压是否在允许范围内,确保电源连接正确。
    2. 问题: 输出电压不稳定。
    - 解决方法: 检查负载是否超载,确认是否达到降额使用条件。
    3. 问题: 设备温度过高。
    - 解决方法: 检查是否按照规范进行散热,考虑增加散热片或改善通风条件。

    总结和推荐


    TPV-W25 系列以其高效能、高可靠性和宽温度范围等特点,在众多工业和医疗应用场景中展现出色的表现。建议在需要高隔离电压和稳定输出的场合优先考虑使用 TPV-W25 系列产品,以获得最佳的性能和用户体验。

TPV0515DAP-W25参数

参数
输出电压组数 -
输出电压 -
类型 -
最大容性负载 -
开关频率 -
特性 -
转换效率 -
输出总功率 -
输入电压最大值 -
输出方式 -
输入电压最小值 -
散热方式 -
输出电流最大值 -

TPV0515DAP-W25厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPV0515DAP-W25数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPV0515DAP-W25 TPV0515DAP-W25数据手册

TPV0515DAP-W25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.714
50+ ¥ 15.0228
100+ ¥ 13.7808
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.71
