TP05AL220S24W

产品分类: AC-DC模块
产品描述:
供应商型号: SG-TP05AL220S24W
供应商: 期货订购
标准整包数: 1

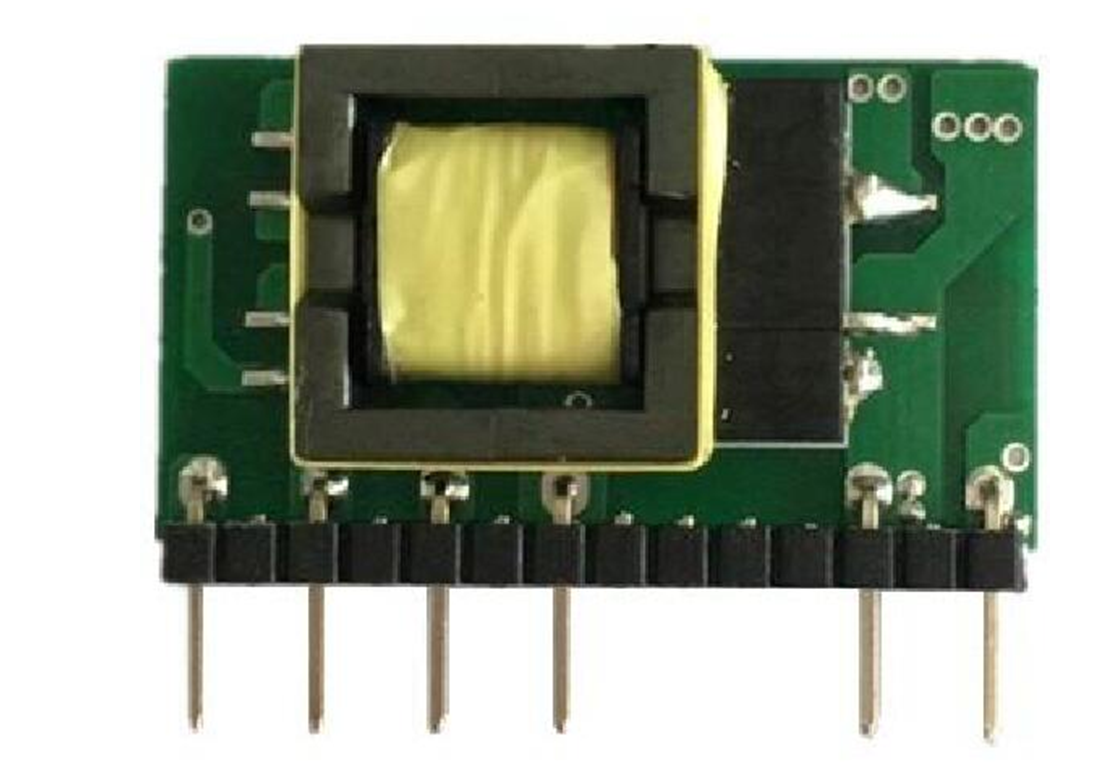

TOPPOWER/广州顶源电子 AC-DC模块 TP05AL220S24W

TP05AL220S24W概述

    TP05AL系列开关电源技术手册

    产品简介


    TP05AL系列是由TOPPOWER推出的经济型开板式开关电源,输出功率为5W,适用于广泛的输入电压范围。它具备可靠性高、体积小巧、性价比高等特点,广泛应用于工控设备、电力仪器、智能家居等多个领域。

    技术参数


    TP05AL系列的技术参数如下:
    - 输出功率:5W
    - 隔离电压:3KVAC
    - 输入电压范围:85-305VAC
    - 输入频率范围:47-63Hz
    - 输出电压:3.3V, 5V, 9V, 12V, 15V, 24V
    - 效率:67%-80%
    - 纹波&噪声:50mVp-p
    - 工作温度范围:-40℃至70℃
    - 储存温度范围:-40℃至85℃
    - 认证标准:UL60950, EN60950, EN55011, EN55022 (CISPR22) Class B, IEC/EN 61000-4-2, IEC/EN 61000-4-3, IEC/EN 61000-4-4, IEC/EN 61000-4-5

    产品特点和优势


    1. 高效率与高功率密度:高达80%的转换效率,适合各种紧凑设计。
    2. 宽电压输入范围:85-305VAC的输入电压范围,几乎涵盖全球电网标准。
    3. 良好的稳定性:±1.0%至±2.0%的电压精度,确保输出稳定可靠。
    4. 环保节能:低待机功耗≤50mW,符合绿色低碳要求。
    5. 高可靠性:提供过流、过压保护,能够在严苛环境下稳定工作。
    6. 坚固耐用:通过振动和温度测试,适应各种恶劣工作环境。

    应用案例和使用建议


    TP05AL系列的应用非常广泛,可用于各种工业控制系统、智能家电、仪表设备等。例如,在工业控制领域,它可以作为PLC系统的电源模块;在智能家居领域,可以为智能灯泡或传感器供电。
    使用建议:
    1. 在安装时需保持内部元件之间6.4mm的安全距离,确保符合安规要求。
    2. 使用陶瓷电容C2滤除高频噪声,电解电容C3提高稳定性。
    3. 若对电磁兼容性有较高要求,建议增加共模电感L。
    4. 在低温或高温环境下使用时,考虑模块的降额使用。

    兼容性和支持


    TP05AL系列设计为开放式结构,易于与其他设备集成。此外,TOPPOWER公司提供技术支持,可以通过电话或邮件进行咨询。详细技术文档可以在TOPPOWER官方网站上找到。

    常见问题与解决方案


    1. 音频噪声问题:当负载低于30%时,可能会产生轻微的音频噪声,这是正常现象,不影响性能。
    2. 输入电流问题:在启动瞬间会有较高的输入电流(冷启动40A),需要注意供电线路的设计。
    3. 纹波和噪声问题:输出纹波控制在50mVp-p以内,如有更高需求可增加外部滤波电容。

    总结和推荐


    综上所述,TP05AL系列开关电源凭借其高效率、高可靠性、低功耗及宽电压输入范围等显著优势,在众多应用场景中表现出色。强烈推荐给需要稳定且高效电源模块的各类设备制造商。如果您在应用过程中遇到任何问题,及时与TOPPOWER的技术支持团队联系,将能有效解决问题并提升产品性能。

TP05AL220S24W参数

参数
输入电压最小值 -
输出电压组数 -
输出方式 -
转换效率 -
最大容性负载 -
类型 -
输入电压最大值 -
输出电压 -
特性 -
开关频率 -
散热方式 -
输出总功率 -
输出电流最大值 -

TP05AL220S24W厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TP05AL220S24W数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 AC-DC模块 TOPPOWER/广州顶源电子 TP05AL220S24W TP05AL220S24W数据手册

TP05AL220S24W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 24.8724
50+ ¥ 23.7816
100+ ¥ 21.816
库存: 100
起订量: 1 增量: 120
交货地:
最小起订量为:1
合计: ¥ 24.87
