TKE0305DP-W25

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TKE0305DP-W25
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TKE0305DP-W25

TKE0305DP-W25概述

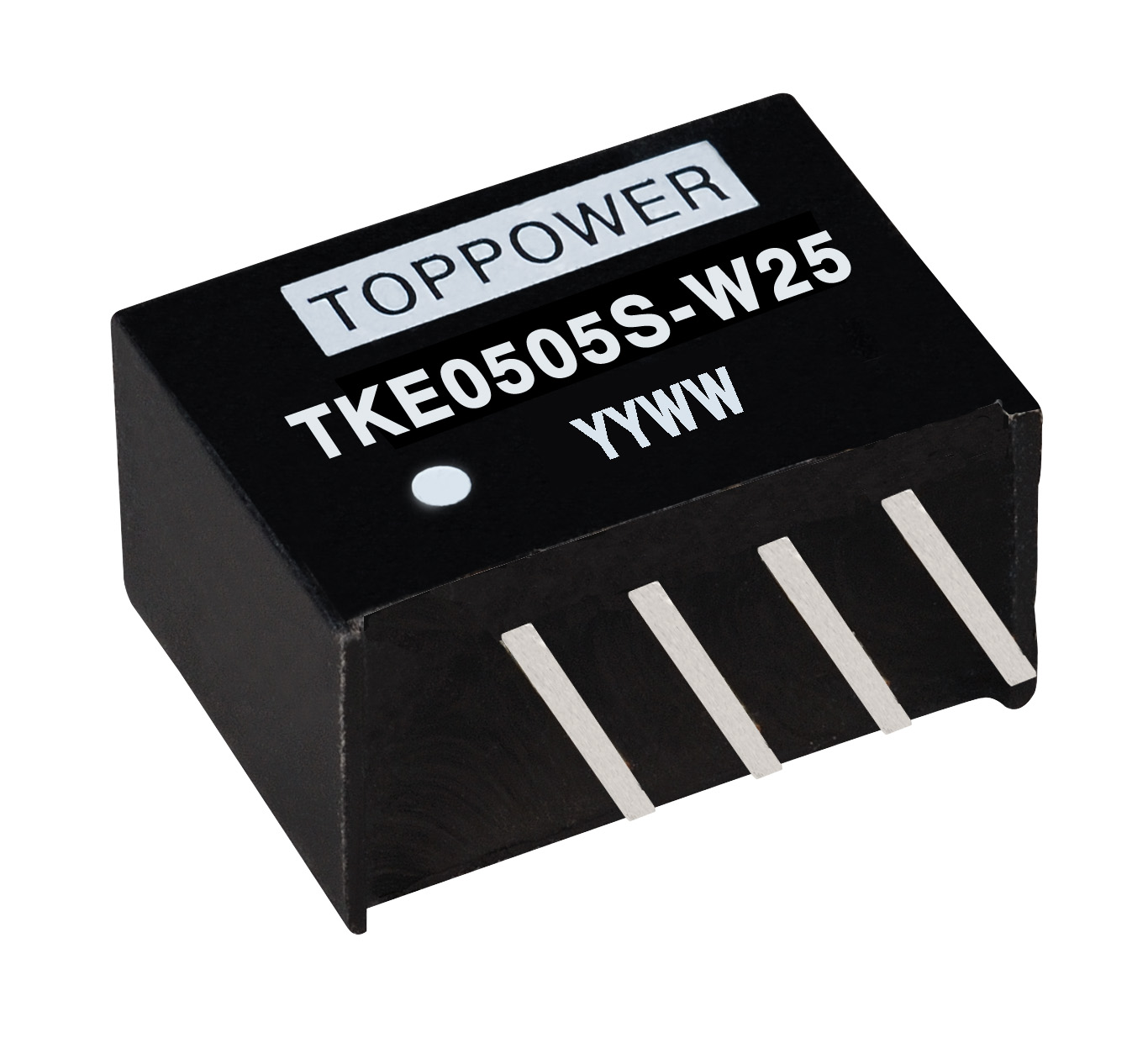

    TKE-W25 系列 DC/DC 电源模块技术手册

    产品简介


    TKE-W25 系列是广州拓普电力科技有限公司推出的一款高效能超小型单输出电源模块,专为工业级应用设计。其核心功能是实现电压转换和电气隔离,广泛应用于 PCB 安装的各种电子设备中。TKE-W25 系列提供多种封装形式(SIP 和 DIP),并具备出色的可靠性、低输出纹波及高效率。产品符合RoHS要求,适用于需要严格环境适应性的工业级应用场景。

    技术参数


    - 输入电压范围:
    - 3.3V: 2.9V 至 3.6V
    - 5V: 4.5V 至 5.5V
    - 12V: 11V 至 13.3V
    - 额定功率:0.25W
    - 绝缘电压:
    - DIP 封装:3000 VDC
    - SIP 封装:1500 VDC
    - 绝缘电阻:1 GΩ(加 1000VDC)
    - 工作温度范围:-40℃ 至 105℃
    - 存储温度范围:-50℃ 至 130℃
    - 输出电压精度:详见输出电压精度曲线图
    - 负载调整率:
    - 3.3V 输出:15%
    - 5V 输出:15%
    - 9V 输出:10%
    - 12V 输出:10%
    - 15V 输出:9%
    - 开关频率:120 kHz
    - 功率密度:2.09W/cm³
    - 封装尺寸:
    - DIP:8Pin (0.375" x 0.250" x 0.125")
    - SIP:4Pin (0.250" x 0.125")

    产品特点和优势


    TKE-W25 系列的主要特点包括:
    - 紧凑封装:提供 SIP 和 DIP 两种封装形式,适用于 PCB 安装,且不占用过多空间。
    - 高效率和低纹波:能够在多种电压范围内高效运作,同时保持极低的输出纹波。
    - 宽工作温度范围:-40℃ 至 105℃ 的工作温度范围使其适应各种严苛环境。
    - 高绝缘性能:通过严格的绝缘电压和绝缘电阻测试,确保高可靠性和安全性。
    - 环保合规:符合 RoHS 标准,无铅波峰焊接支持,绿色环保。
    - CE 认证:确保产品满足欧盟标准。

    应用案例和使用建议


    TKE-W25 系列主要应用在工业控制、通信设备、医疗仪器等领域,特别是在需要电压转换和电气隔离的应用中表现尤为出色。具体应用如远程监控系统、自动化生产线控制板、通信设备中的信号隔离等。
    使用建议:
    - 确保正确的电压输入范围以保证最佳效率。
    - 考虑环境温度对输出电压的影响,在高温环境下可能需要降额使用。
    - 使用时注意散热设计,避免因过热导致损坏。
    - 对于需要持续短路保护的场合,选择带“P”的型号,如 TKE0505SP-W25。

    兼容性和支持


    TKE-W25 系列能够与现有的 PCB 设计无缝集成,兼容市场上大多数标准接口。制造商提供了全面的技术支持,包括详细的安装指南、常见问题解答以及售后维修服务。

    常见问题与解决方案


    - Q: 如何判断产品是否出现故障?
    - A: 检查输入电压是否在规定范围内,测量输出电压是否正常。

    - Q: 在高温环境中如何使用?
    - A: 查看温度曲线图,适当降低输出功率以确保产品稳定运行。
    - Q: 需要连续工作时如何进行保护?
    - A: 选用带有短路保护功能的型号,如 TKE0505SP-W25。

    总结和推荐


    TKE-W25 系列 DC/DC 电源模块凭借其紧凑设计、高效率和宽工作温度范围,在工业应用中展现出卓越性能。其广泛的输入电压范围、高绝缘性能和可靠的 CE 认证使其成为众多工业控制和通信设备的理想选择。我们强烈推荐此系列模块给需要高性能电源解决方案的应用工程师。

TKE0305DP-W25参数

参数
输出电流最大值 -
输出电压组数 -
输出总功率 -
最大容性负载 -
输出电压 -
输出方式 -
输入电压最大值 -
转换效率 -
散热方式 -
特性 -
开关频率 -
类型 -
输入电压最小值 -

TKE0305DP-W25厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TKE0305DP-W25数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TKE0305DP-W25 TKE0305DP-W25数据手册

TKE0305DP-W25封装设计

查看详情并下载
Symbol
Footprint
3D Model
