TPV0515DAP-W1

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPV0515DAP-W1
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TPV0515DAP-W1

TPV0515DAP-W1概述

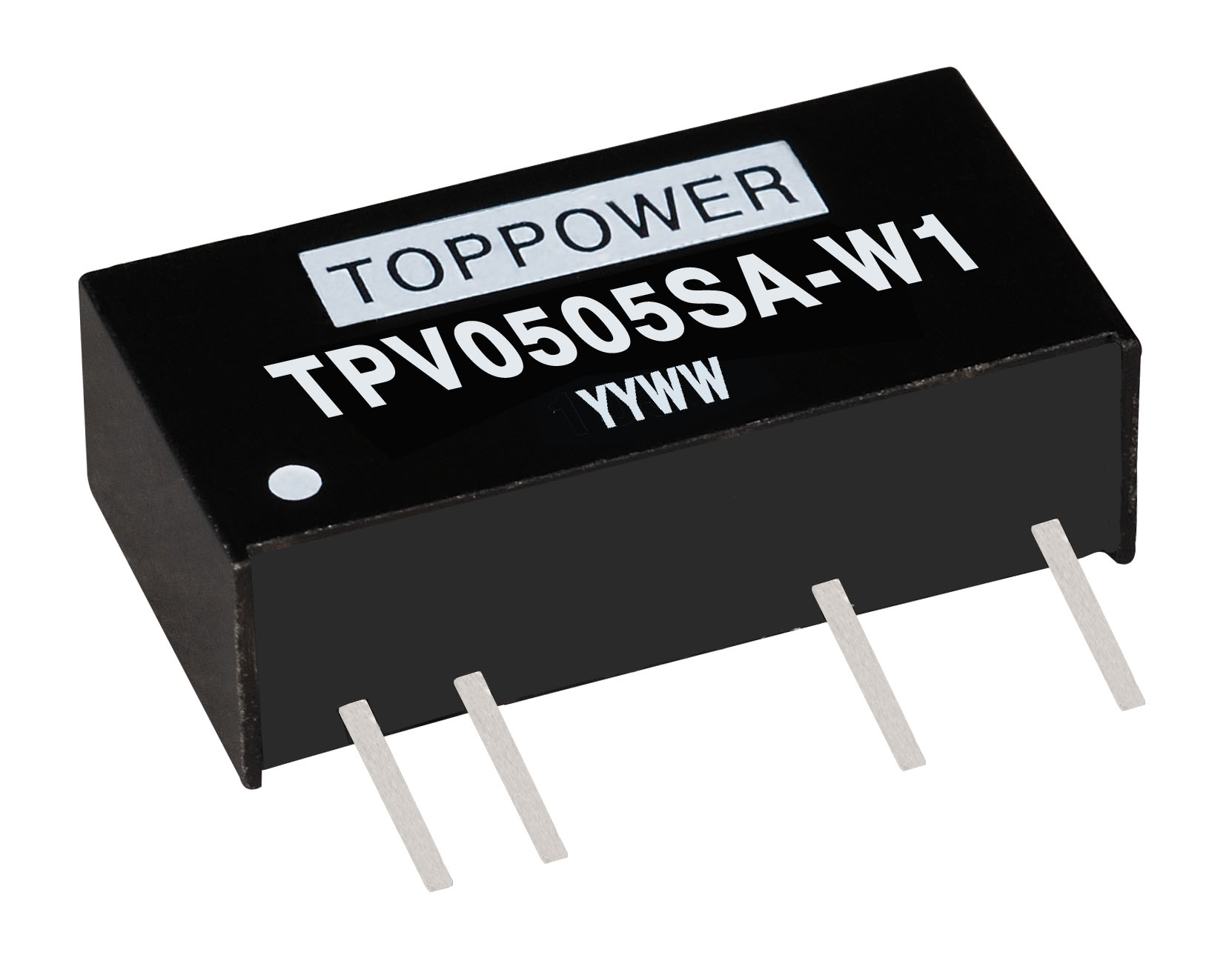

    # TPV-W1系列电子元器件产品综述

    产品简介


    TPV-W1系列是广州拓扑(TopPower)公司推出的正负双输出和单输出的隔离式DC/DC电源模块。该系列产品特别适用于需要高隔离电压的应用环境,如工业控制系统、仪器仪表、通信设备等。TPV-W1系列具有高效能、低纹波和宽工作温度范围等特点,采用国际标准结构设计,便于PCB安装,提供SIP和DIP两种封装形式。

    技术参数


    输入特性
    - 输入电压范围:
    - 3.3V产品:2.9V - 3.6V
    - 5V产品:4.4V - 5.6V
    - 12V产品:11V - 13.3V
    - 15V产品:13.4V - 16.4V
    - 最大额定值:
    - 短路保护:持续
    - 内部功耗:540mW
    - 绝缘电压:3000VDC
    - 绝缘电阻:1GΩ
    输出特性
    - 额定功率:0.1W(-40℃到85℃范围内)
    - 输出电压精度:见输出电压精度曲线图
    - 线性调整率:输入电压变化±5%时,1.0%~1.2%
    开关频率
    - 3.3V输入产品:95kHz
    - 5V输入产品:120kHz~140kHz
    - 12V输入产品:145kHz~180kHz
    - 15V输入产品:90kHz~180kHz
    温度特性
    - 工作温度范围:-40℃~105℃
    - 存储温度:-50℃~130℃
    - 温升:5V产品30℃,其他产品30℃
    - 冷却方式:自然冷却

    产品特点和优势


    TPV-W1系列的产品具备如下特点和优势:
    - 高效率:最高可达83%,保证了能源利用的高效性。
    - 宽工作温度范围:从-40℃到105℃,适应各种严苛的工作环境。
    - 双输出功率共享:可以在需要双输出的系统中共享功率,提高系统的灵活性和可靠性。
    - RoHS认证:符合环保要求,有利于环境保护和人类健康。
    - 封装多样性:提供SIP和DIP两种封装选择,方便不同应用场景下的安装。

    应用案例和使用建议


    应用案例
    TPV-W1系列适用于多种需要高隔离电压和高效能的应用,例如:
    - 工业自动化控制系统
    - 通信设备
    - 医疗仪器
    - 仪器仪表
    使用建议
    在使用TPV-W1系列时,需要注意以下几点:
    - 确保输入电压在规定的范围内,避免超出最大额定值。
    - 根据负载需求选择合适的输出电压和电流,以达到最佳性能。
    - 在高温环境下使用时,考虑到温升的影响,合理安排散热措施。
    - 选择合适的封装形式,以适应不同的安装空间和电路板布局。

    兼容性和支持


    TPV-W1系列电源模块与市场上主流的电子元器件和设备具有良好的兼容性,可以广泛应用于各种电路设计中。此外,厂商还提供了相应的技术支持和售后服务,确保用户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    常见问题
    1. 输出电压不稳定
    - 解决方法:检查输入电压是否稳定,确认负载电流是否在额定范围内。
    2. 内部功耗过高导致发热
    - 解决方法:适当降低负载电流或改善散热条件。
    3. 短路保护失效
    - 解决方法:更换符合要求的型号,如带“P”的型号具有持续短路保护功能。

    总结和推荐


    TPV-W1系列是一款高性能的DC/DC电源模块,具有高效能、宽工作温度范围和良好的兼容性。其双输出功率共享功能和RoHS认证使其在工业和医疗等领域具有广泛的适用性。鉴于其优异的技术参数和可靠的性能,强烈推荐给需要高效能电源解决方案的设计工程师和制造商。

TPV0515DAP-W1参数

参数
输入电压最小值 -
输出方式 -
输出总功率 -
开关频率 -
特性 -
输出电流最大值 -
输入电压最大值 -
转换效率 -
散热方式 -
输出电压 -
输出电压组数 -
最大容性负载 -
类型 -

TPV0515DAP-W1厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPV0515DAP-W1数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPV0515DAP-W1 TPV0515DAP-W1数据手册

TPV0515DAP-W1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.52
50+ ¥ 19.6236
100+ ¥ 18.0036
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.52
