TKE0309SP-W5

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TKE0309SP-W5
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TKE0309SP-W5

TKE0309SP-W5概述

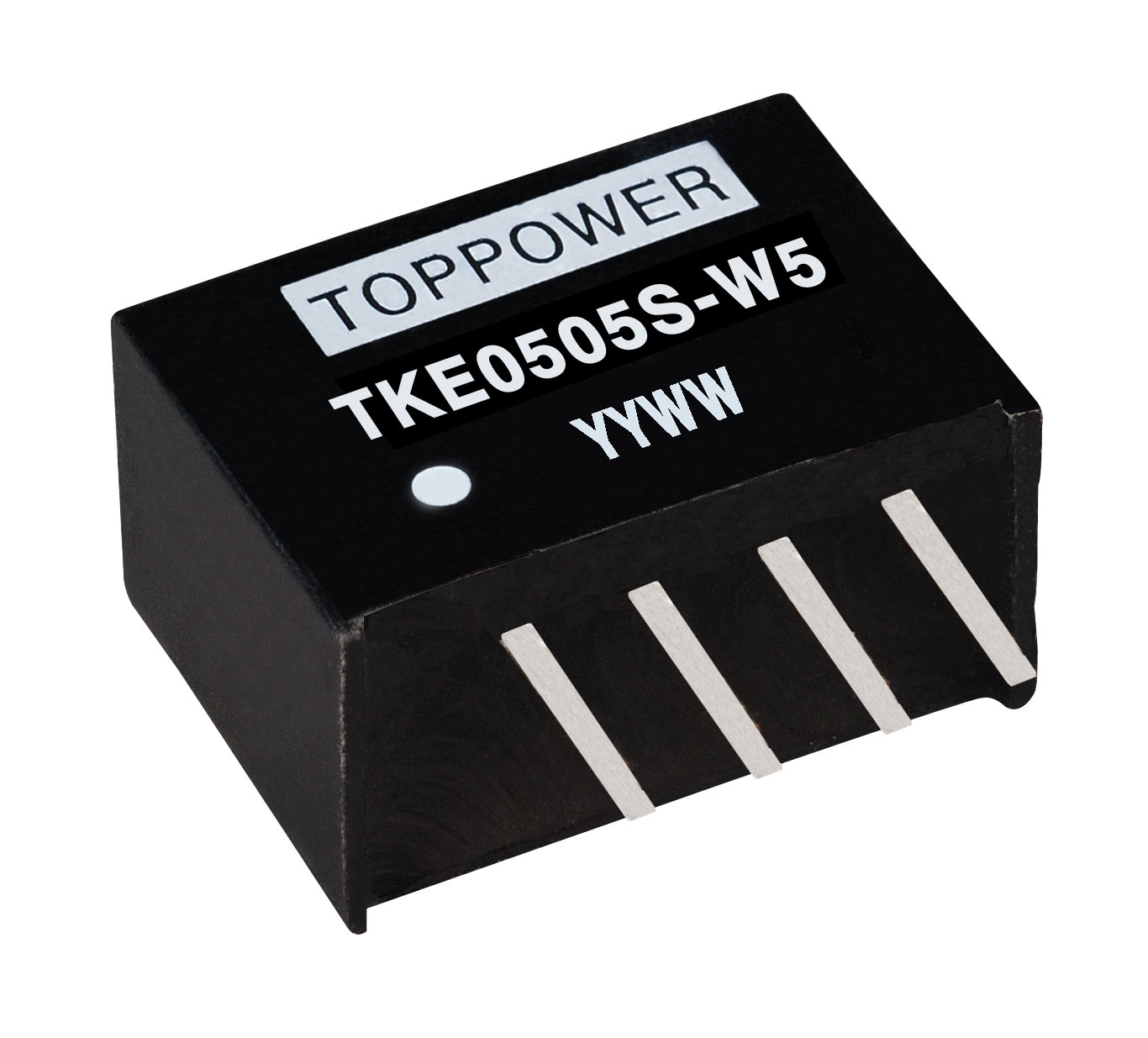

    TKE-W5 系列超小型单输出 DC/DC 电源模块

    产品简介


    TKE-W5系列是由广州拓普电力有限公司生产的超小型单输出电源模块。该系列具有高效能、高可靠性、紧凑设计的特点,主要应用于工业级环境,适用于需要电压转换和隔离的场合。该系列电源模块提供了SIP(Single In-line Package)和DIP(Dual In-line Package)两种封装形式,适用于印刷电路板(PCB)安装。TKE-W5系列具有出色的电气特性和机械强度,广泛应用于通信设备、医疗设备、工控设备等领域。

    技术参数


    | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
    | : | : | : | : | : | : |
    | 输入电压范围 | 3.3V输入产品 | 2.9 | 3.3 | 3.6 | V |
    | 输入电压范围 | 5V输入产品 | 4.5 | 5.0 | 5.5 | V |
    | 输入电压范围 | 12V输入产品 | 11 | 12.0 | 13.3 | V |
    | 额定功率 | 在温度范围 -40℃到85℃详见温度曲线图 0.5 | W |
    | 绝缘电压 | DIP封装 | 测试时间 1秒 3000 | VDC |
    | 绝缘电压 | SIP封装 | 测试时间 1秒 1500 | VDC |
    | 绝缘电阻 | 加 1000VDC 1 | GΩ |
    | 开关频率 | 所有型号 120 | kHz |
    | 工作温度范围 -40 | 105 | ℃ |
    | 储存温度 -50 130 | ℃ |

    产品特点和优势


    TKE-W5系列超小型单输出DC/DC电源模块的主要优势如下:
    1. 高可靠性:通过CE认证,符合RoHS要求,所有物料均满足UL 94V-0等级。
    2. 高功率密度:达2.09W/cm³,适合空间有限的应用场合。
    3. 多封装选择:提供SIP和DIP两种封装形式,便于不同应用需求。
    4. 宽输入电压范围:支持3.3V、5V、12V多种输入电压,适用范围广。
    5. 高性能隔离:DIP封装提供3KVDC隔离,SIP封装提供1.5KVDC隔离,确保电气安全。
    6. 优良的负载调整率:不同输出电压范围内的负载调整率表现优异。
    7. 适应性强:可在极端温度环境下工作,工作温度范围-40℃到105℃。

    应用案例和使用建议


    TKE-W5系列适用于各种工业和商业应用场景,例如通信设备、医疗仪器、工控设备等。对于需要高可靠性的电源转换和电气隔离的应用,TKE-W5系列是理想的选择。
    使用建议:
    1. 温度管理:在高负载条件下,需注意散热,确保电源模块在安全工作区域内运行。
    2. 输入电压匹配:确保输入电压在规定的范围内,避免过压导致损坏。
    3. 布局考虑:在PCB布局时,尽量将电源模块放置在散热较好的位置,并保持适当的散热路径。

    兼容性和支持


    该系列电源模块支持与多种工业标准接口兼容,且具备良好的电气和机械特性。制造商提供详尽的技术支持和售后服务,确保用户能够顺利应用和维护该产品。

    常见问题与解决方案


    1. 问题:模块启动异常
    - 解决方法:检查输入电压是否在允许范围内,确认是否有外部干扰。
    2. 问题:输出电压不稳定
    - 解决方法:检查负载情况,确保负载在规定范围内;检查输入电压稳定性。
    3. 问题:过热保护
    - 解决方法:增加散热措施,如加大散热片面积或改进气流设计。

    总结和推荐


    TKE-W5系列是一款高性能的超小型单输出电源模块,具有出色的电气性能和广泛的适用范围。其高功率密度、优良的负载调整率和高可靠性使其成为众多应用的理想选择。考虑到其卓越的表现和广泛的适用性,我们强烈推荐该系列产品。无论是工业还是商业应用,TKE-W5系列都能提供稳定可靠的电源解决方案。

TKE0309SP-W5参数

参数
输出电压 -
输出方式 -
输出电压组数 -
特性 -
输出电流最大值 -
最大容性负载 -
转换效率 -
输入电压最大值 -
类型 -
开关频率 -
散热方式 -
输出总功率 -
输入电压最小值 -

TKE0309SP-W5厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TKE0309SP-W5数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TKE0309SP-W5 TKE0309SP-W5数据手册

TKE0309SP-W5封装设计

查看详情并下载
Symbol
Footprint
3D Model
