首页  >  产品百科  >  TPLE0305DP-W1

TPLE0305DP-W1

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPLE0305DP-W1
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TPLE0305DP-W1

TPLE0305DP-W1概述

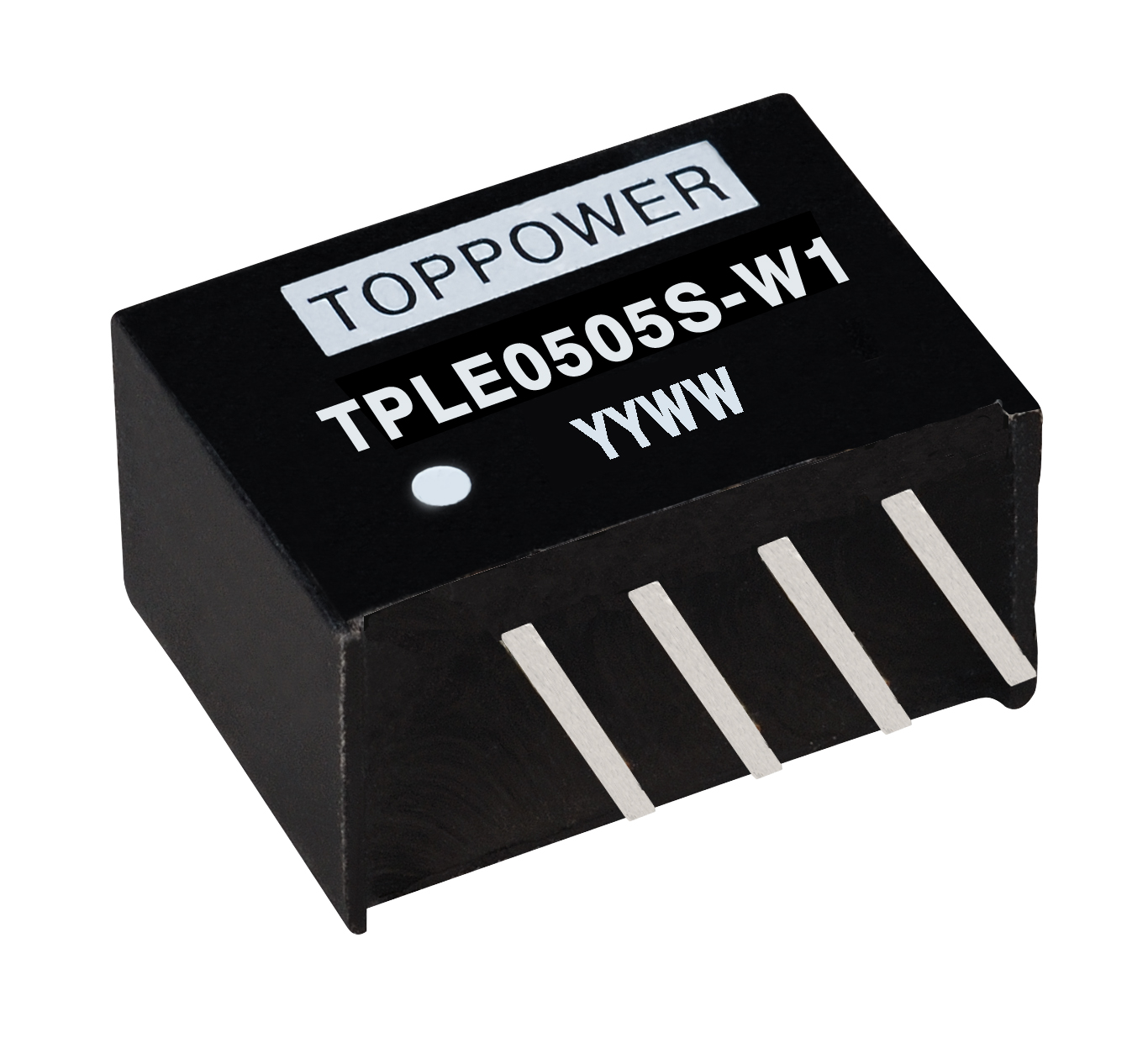

    TPLE-W1 系列 0.1W 隔离 DC/DC 电源模块

    产品简介


    TPLE-W1系列是一款功率仅为0.1W的小型隔离式DC/DC电源模块。该产品专为负载较小且需要电压隔离和转换的应用场合设计。它不仅体积小巧、高效,还具备低输出纹波和高达1500V以上的直流电压隔离能力,适用于工业级环境。本系列模块支持SIP和DIP封装,方便PCB安装,并且在温度范围从–40℃到105℃之间均能稳定工作。

    技术参数


    | 参数 | 条件 | 最小 | 典型 | 最大 | 单位 |
    |
    | 输入电压范围 | 3.3V输入产品 | 2.9 | 3.3 | 3.6 | V |
    5V输入产品 | 4.5 | 5.0 | 5.5 | V |
    12V输入产品 | 11 | 12 | 13.3 | V |
    | 额定功率 | -40℃到85℃ | 0.1 | - | - | W |
    | 绝缘电压测试 | 1秒 | 1500 | - | - | VDC |
    | 开关频率 | - | 80 | - | - | kHz |
    | 工作温度范围 | - | -40 | 105 | - | ℃ |
    | 绝缘电阻 | 加1000VDC | 1 | - | - | GΩ |
    | 输出电压精度 | 见输出电压精度曲线图 | - | - | - | - |
    | 线性调整率 | 输入电压+/-5%变化 | 1.0 | 1.2 | - | %/% |
    | 负载调整(10%负载到额定负载) | 5V输出产品 | 8 | - | - | % |
    其他产品 | 6 | - | - | % |

    产品特点和优势


    TPLE-W1系列具备多项显著的优势:
    - 功率低: 仅有0.1W的低功耗设计,非常适合需要节能的场合。
    - 隔离能力强: 提供超过1500V的直流电压隔离,确保电路安全。
    - 高效率: 高达86%的转换效率,减少能源损耗。
    - 封装灵活: 提供SIP和DIP两种封装形式,满足不同应用需求。
    - 环境适应性强: 温度范围从-40℃到105℃,可在各种恶劣环境下稳定运行。

    应用案例和使用建议


    TPLE-W1系列广泛应用于工业控制、通讯设备、仪器仪表等领域。以下是一些具体应用实例:
    - 工业控制系统: 在小型控制器中,用于提供稳定的电源输出。
    - 通信设备: 作为小型通信模块的电源,确保信号传输的稳定性。
    - 医疗设备: 由于其低纹波特性,可应用于医疗监控设备,确保测量结果的准确性。
    使用建议:
    - 在选择具体型号时,根据实际应用需求选择合适的输入电压和输出电压。
    - 注意温度管理,避免在高温环境中长时间运行以延长使用寿命。

    兼容性和支持


    TPLE-W1系列兼容各种常见的SIP和DIP插座,与市场上大多数电子元器件兼容。制造商提供了全面的技术支持和售后服务,用户可通过电话020-62162688或电子邮件sales@gztoppower.com联系获取更多帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,必要时增加稳压措施。|
    | 设备过热 | 适当增加散热措施或降低负载。|
    | 输出电流不足 | 检查接线是否接触良好,负载是否超出额定范围。|

    总结和推荐


    TPLE-W1系列0.1W隔离DC/DC电源模块凭借其小巧的设计、高效率和强大的隔离能力,在众多应用场景中表现出色。其高性价比和广泛的适用性使其成为工业和消费电子产品中的理想选择。我们强烈推荐在需要高效、可靠电源解决方案的项目中采用TPLE-W1系列模块。

TPLE0305DP-W1参数

参数
最大容性负载 -
特性 -
输出电压 -
输出电流最大值 -
输入电压最大值 -
开关频率 -
输出总功率 -
输出电压组数 -
类型 -
转换效率 -
散热方式 -
输出方式 -
输入电压最小值 -

TPLE0305DP-W1厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPLE0305DP-W1数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPLE0305DP-W1 TPLE0305DP-W1数据手册

TPLE0305DP-W1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.52
50+ ¥ 19.6236
100+ ¥ 18.0036
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.52
