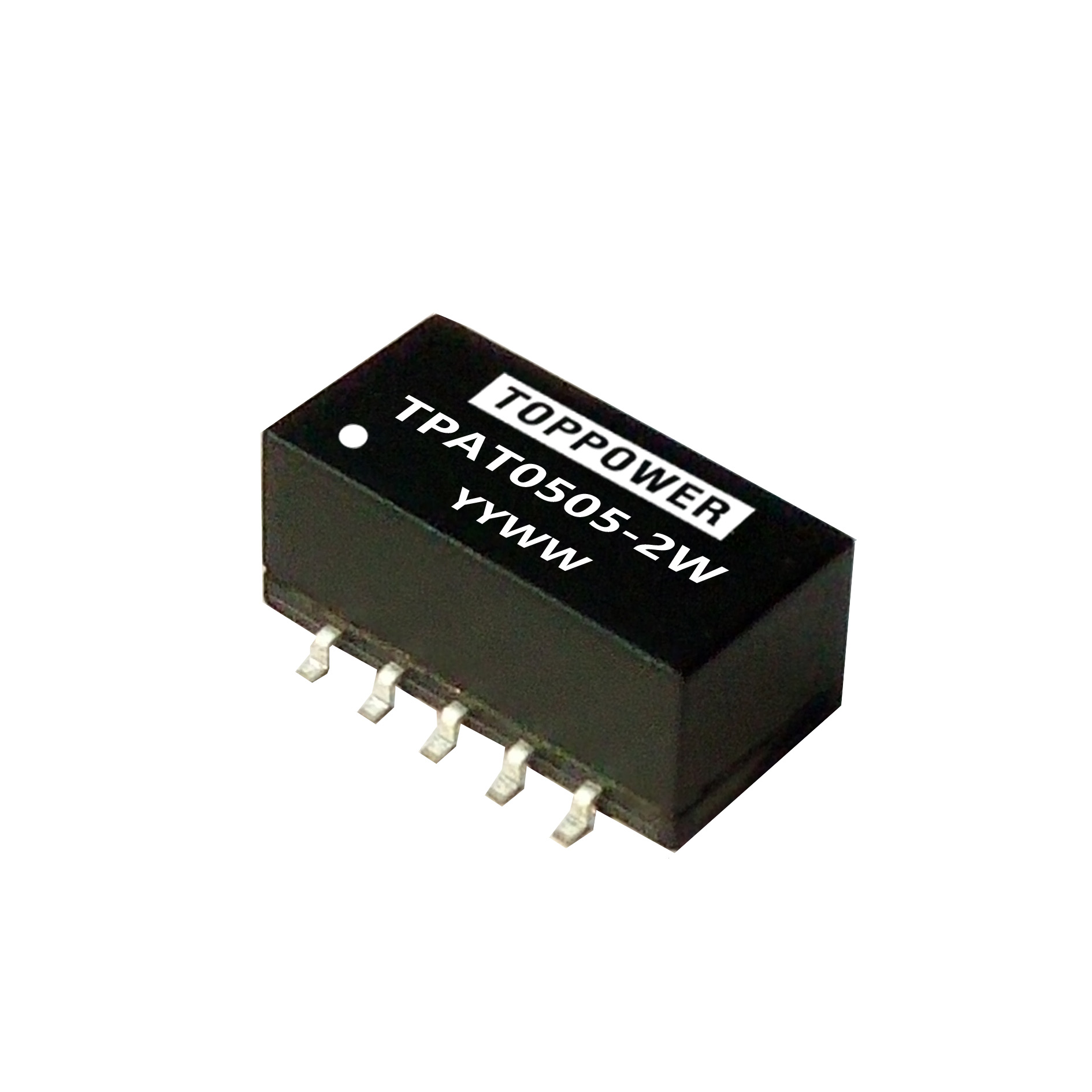

TPAT0305P-2W

产品分类: DC-DC模块
产品描述:
供应商型号: SG-TPAT0305P-2W
供应商: 云汉优选
标准整包数: 1
TOPPOWER/广州顶源电子 DC-DC模块 TPAT0305P-2W

TPAT0305P-2W概述

    TPAT-2W系列电源模块技术手册解析

    1. 产品简介


    TPAT-2W系列是广州拓普电源有限公司推出的一款标准表面贴装电源模块。它采用全自动贴片机制作,可满足回流焊工艺需求,大大提高了生产效率和降低了人工成本。该系列电源模块提供正负双输出,具备3000V以上的直流电压隔离能力,特别适用于需要高隔离度的工业环境。
    主要功能:
    - 支持3.3V、5V、12V、15V输入
    - 输出正负双极性电压,包括±3.3V、±5V、±9V、±12V、±15V
    - 高效能、低纹波、高可靠性的电源转换
    应用领域:
    - 工业自动化
    - 通信设备
    - 医疗器械
    - 消费电子产品
    - 车载电子设备

    2. 技术参数


    输入特性:
    - 输入电压范围:
    - 3V输入产品:2.9V - 3.6V
    - 5V输入产品:4.5V - 5.5V
    - 12V输入产品:11V - 13.3V
    - 15V输入产品:13.4V - 16.4V
    - 反射波电流:40mA - 50mA p-p
    绝缘特性:
    - 绝缘电压:测试1秒 3000VDC
    - 绝缘电阻:加1000VDC 1GΩ
    一般特性:
    - 开关频率:110kHz - 120kHz
    - 额定最大值:短路保护1秒
    - 内部功耗:680mW
    - 输入电压:
    - 3.3V:5.5V
    - 5V:7V
    - 12V:15V
    - 15V:18V
    输出特性:
    - 额定功率:在-40℃到85℃范围内为2W
    - 输出电压精度:见输出电压精度曲线图
    - 线性调整率:输入电压+/-5%变化时,±1.0% - ±1.2%
    - 负载调整率:10%负载到额定负载变化时,变化范围为7% - 12%
    温度特性:
    - 工作温度范围:-40℃到105℃
    - 储存温度:-55℃到125℃

    3. 产品特点和优势


    - 高隔离度:TPAT-2W系列具备3000V以上的直流电压隔离能力,有效防止电击和电磁干扰。
    - 高效率:高达80%的转换效率,显著降低能耗。
    - 小巧轻便:体积小,便于集成,满足紧凑设计的需求。
    - 宽输入电压范围:适应多种不同电压输入的电源系统。
    - 低纹波:确保输出电压稳定,减少对下游电路的影响。
    - 高性能封装:通过RoHS认证,CE认证,所有物料均符合UL94V-0标准。
    - 高可靠性:满足无铅回流焊工艺,确保长时间运行的可靠性。

    4. 应用案例和使用建议


    应用案例:
    TPAT-2W系列电源模块广泛应用于工业控制、医疗设备、通信基站等领域。在这些应用场景中,高隔离度、高效能、低纹波等特性使其成为不可或缺的关键部件。
    使用建议:
    - 在选择输入电压时,确保电压在规定的范围内,以避免超出设备承受范围。
    - 在负载变化较大时,注意调整输入电压和负载电流,以维持稳定的输出电压。
    - 使用时应考虑环境温度,尤其是在高温环境下需要适当降额使用。
    - 进行焊接操作时,请严格按照IPC/JEDEC J-STD-020D.1标准进行回流焊。

    5. 兼容性和支持


    兼容性:
    - 与多种电子设备兼容,能够轻松集成到现有系统中。
    - 支持SMD封装,易于贴装和焊接。
    支持和维护:
    - 广州拓普电源有限公司提供全面的技术支持和售后服务,确保客户在使用过程中获得及时帮助。
    - 提供详尽的产品文档和技术资料,方便客户查阅和学习。

    6. 常见问题与解决方案


    常见问题:
    - Q: 如何确保输出电压的稳定性?
    - A: 可通过调整输入电压和负载电流来保持输出电压稳定,参考输出电压精度曲线图进行优化。
    - Q: 设备在高温环境下如何降额使用?
    - A: 在温度达到85℃时,需按照特定比例降额使用,确保设备在高温环境下的正常运行。
    - Q: 如何正确焊接和回流焊?
    - A: 请严格按照IPC/JEDEC J-STD-020D.1标准进行操作,确保焊接质量。

    7. 总结和推荐


    综合评估:
    TPAT-2W系列电源模块凭借其高隔离度、高效率、低纹波等优异特性,在各种应用环境中表现出色。其紧凑的设计和广泛的输入电压范围使其非常适合作为工业和商业应用中的电源模块。
    推荐结论:
    强烈推荐使用TPAT-2W系列电源模块。其卓越的性能和可靠的品质使其成为众多应用场景中的理想选择。如果您正在寻找一款高性能、高可靠的电源解决方案,TPAT-2W系列将是一个明智的选择。

TPAT0305P-2W参数

参数
输出电流最大值 -
输出电压组数 -
输出电压 -
转换效率 -
输出方式 -
散热方式 -
最大容性负载 -
输出总功率 -
开关频率 -
特性 -
类型 -
输入电压最小值 -
输入电压最大值 -

TPAT0305P-2W厂商介绍

TOPPOWER公司是一家专注于研发、生产和销售高端电源产品的企业。公司主营产品包括:1. 工业电源:为工业自动化、智能制造等领域提供稳定可靠的电源解决方案。2. 医疗电源:满足医疗设备对电源的高要求,确保设备安全、稳定运行。3. 通信电源:为通信基站、数据中心等提供高效、节能的电源系统。4. 车载电源:为新能源汽车、轨道交通等提供高效、安全的电源解决方案。

TOPPOWER的产品广泛应用于工业自动化、智能制造、医疗设备、通信基站、数据中心、新能源汽车、轨道交通等多个领域。公司凭借强大的研发实力、严格的质量控制和完善的售后服务,赢得了广泛的市场认可和客户信赖。

TOPPOWER的优势在于:1. 强大的研发实力:拥有一支经验丰富的研发团队,不断推出创新产品,满足市场需求。2. 严格的质量控制:从原材料采购到生产过程,严格把控每一个环节,确保产品质量。3. 完善的售后服务:提供全方位的技术支持和售后服务,解决客户在使用过程中遇到的问题。4. 丰富的行业经验:深耕电源行业多年,积累了丰富的行业经验和客户资源。

TPAT0305P-2W数据手册

厂牌 PDF简要描述 下载
TOPPOWER/广州顶源电子 DC-DC模块 TOPPOWER/广州顶源电子 TPAT0305P-2W TPAT0305P-2W数据手册

TPAT0305P-2W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.1336
50+ ¥ 22.1184
100+ ¥ 20.2932
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.13
