PTM210

产品分类: 计算机网络
厂牌: ENOCEAN
产品描述: EnOcean 射频模块, ASK调制技术
供应商型号: 7863198
供应商: 海外现货
标准整包数: 1

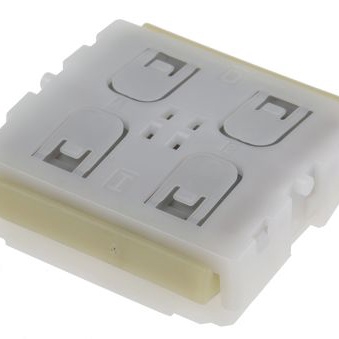

ENOCEAN 计算机网络 PTM210

PTM210概述

    # EnOcean PTM系列无线开关模块技术手册

    产品简介


    基本介绍
    EnOcean公司的PTM(Pushbutton Transmitter Module)系列无线开关模块是一种高度集成化的无线遥控设备,能够在无需电池的情况下实现高效的能量采集与无线通信。PTM系列模块主要分为PTM 210、PTM 210U和PTM 215三种型号,它们采用内置电动力发电机供电,并通过无线电信号传输控制指令。这种设计特别适用于墙壁安装式扁平按键开关、手持式遥控器以及带有多个按钮的应用场景。
    主要功能
    - 能量采集:利用内置的电动力发电机,将机械能转化为电能。
    - 无线通信:支持868.300 MHz或902.875 MHz频段下的数据传输。
    - 遥控操作:可控制单个或双动触发器,最多支持四个独立按钮的操作。
    - 数据安全:部分型号提供加密选项以增强安全性。
    应用领域
    - 家居自动化系统
    - 办公室管理系统
    - 工业控制系统
    - 环境监测系统

    技术参数


    | 参数名称 | 规格说明 |

    | 电源供应 | 内置电动力发电机 |
    | 天线类型 | 集成PCB天线 |
    | 频率范围 | 868.300 MHz (PTM 210 / PTM 215)
    902.875 MHz (PTM 210U) |
    | 数据速率 | 125 kbps |
    | 通道数量 | 每个上/下按钮都有两个状态 |
    | 支持协议 | EnOcean Equipment Profile (EEP)
    F6-02-xx, F6-04-xx |
    | 加密方式 | 滚动码+AES128算法 (PTM 215) |
    | 有效传输距离 | 300米自由空间,室内典型值为30米 |
    | 按钮行程/操作力 | 1.8毫米/典型值8牛顿(室温下) |
    | 测试寿命 | 在25°C条件下至少10万次按压测试符合EN 60669/VDE 0632标准 |
    | 尺寸 | 包括旋转轴和能量弓在内的模块尺寸为40.0x40.0x11.2毫米 |
    | 工作温度范围 | -25°C至+65°C |

    产品特点和优势


    独特功能
    - 自发电技术:无需外部电源即可运行,减少维护成本。
    - 双重通讯模式:支持普通模式和安全模式两种工作方式。
    - 多功能性:能够识别不同的按钮状态变化,支持复杂的功能设置。
    市场竞争力
    - 创新性设计:采用自供电机制,适应各种恶劣环境条件。
    - 广泛适用性:适用于多种类型的电子设备,具有很强的灵活性。

    应用案例和使用建议


    应用案例
    - 智能家居中的灯光调节装置。
    - 商业楼宇内窗帘自动控制系统。
    - 工厂车间内机械设备的远程操控单元。
    使用建议
    - 在设计时需考虑信号强度的影响因素如障碍物、天气状况等。
    - 对于需要更高安全性的场合,推荐使用带有AES128加密功能的PTM 215型号。
    - 确保安装位置远离干扰源以获得最佳性能表现。

    兼容性和支持


    兼容性
    - PTM系列产品与其他符合EnOcean标准的产品完全兼容,可以无缝集成到现有的物联网基础设施当中。
    - 提供丰富的开发工具包帮助快速完成原型开发。
    支持服务
    - 官方技术支持团队随时解答客户疑问并提供必要的培训课程。
    - 定期更新固件版本来修复已知问题并增加新特性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号接收不稳定 | 检查天线连接是否牢固;调整模块位置避开障碍物 |
    | 按钮失灵 | 更换损坏部件或重新校准装置 |
    | 密钥丢失 | 使用制造商提供的恢复程序 |

    总结和推荐


    综合评估
    EnOcean PTM系列无线开关模块凭借其创新的设计理念和卓越的技术指标,在智能家居、工业控制等多个领域展现出强大的市场潜力。特别是其独特的自发电技术和灵活多样的配置选项,使得它成为一款极具吸引力的产品。
    推荐意见
    对于希望构建可靠且节能环保型无线控制系统的项目来说,EnOcean PTM系列产品无疑是一个值得信赖的选择。无论是家庭用户还是专业工程人员都可以从中受益匪浅。因此,强烈建议将此产品纳入考量范围之内。

PTM210参数

参数
长*宽*高 40mm*40mm*11.2mm
零件状态 在售
包装方式 托盘

PTM210厂商介绍

EnOcean是一家德国公司,专注于开发和制造自供电无线解决方案。该公司的产品主要分为以下几类:

1. 传感器:包括门窗传感器、温湿度传感器、光照传感器等,用于监测环境变化并发送无线信号。

2. 执行器:如无线开关、调光器等,接收无线信号后执行相应动作。

3. 控制器:用于接收传感器信号并控制执行器,实现自动化控制。

4. 网关:将无线信号转换为有线信号,连接到楼宇自动化系统。

EnOcean产品广泛应用于智能家居、楼宇自动化、工业自动化等领域,具有以下优势:

1. 自供电:无需电池,利用环境能量(如机械能、光能等)供电,环保且维护成本低。

2. 无线:无需布线,安装简便,可灵活扩展。

3. 低功耗:功耗低,延长设备寿命。

4. 兼容性强:支持多种通信协议,可与现有系统集成。

5. 安全可靠:无线信号加密,防止干扰和窃听。

PTM210数据手册

厂牌 PDF简要描述 下载
ENOCEAN 计算机网络 ENOCEAN PTM210 PTM210数据手册

PTM210封装设计

查看详情并下载
Symbol
Footprint
3D Model
