ESM040W-0900-42

产品分类: 开关电源
厂牌: ERP POWER
产品描述: 38W 1 120V(AC) 277V(AC) 900mA 导线安装,底座安装 106.7mm*60.3mm*25.2mm
供应商型号: F-ESM040W-0900-42
供应商: 海外现货
标准整包数: 50

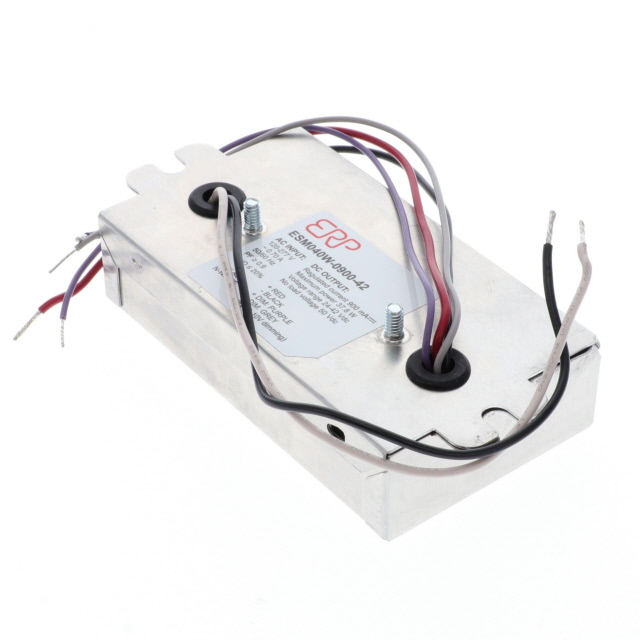

ERP POWER 开关电源 ESM040W-0900-42

ESM040W-0900-42概述

    # ESM系列常亮LED驱动器技术手册

    产品简介


    ESM系列是ERP Power推出的高效率、多模式调光功能的常亮LED驱动器,专为商业和住宅照明设计。该系列产品具备可兼容多种调光方式(如三端双向晶闸管(TRIAC)调光、ELV调光及0-10V电压调光)的特点,广泛应用于嵌入式筒灯、建筑照明以及其他需恒流输出的LED系统。其显著优势在于高效能、快速启动时间和优良的热管理设计。

    技术参数


    基本规格
    - 输入电压:120至277 Vac,标称值
    - 最大输出功率:60 W
    - 输出电压范围:19至56 Vdc
    - 输出电流范围:280 mA至1.4 A(恒流模式)
    - 效率:最高可达87%
    - 工作温度:90°C最大外壳热点温度
    - 功率因数:>0.9
    - 总谐波失真(THD):<20%
    调光方式与范围
    - 支持TRIAC(前相调光或前缘调光)、ELV(后相调光或尾缘调光)和0-10V调光方式
    - 调光范围:1%-100%(以Iout为基准)
    - 启动时间:典型值300 ms
    特殊型号功能
    - ESM020W-0440-25-SS-F1B等特定型号用于驱动Cree LMH2模块,具有定制化的0-10V调光曲线。
    - 模型带“Z1”后缀时采用非线性0-10V调光曲线(10V到9.1V = 100%,1V到0.8V = 1%,<0.8V = 关闭)。
    长期稳定性
    - 寿命:50,000小时(在70°C外壳温度下)
    电磁兼容性
    - 符合FCC CFR Title 47 Part 15 Class B (120 Vac)/Class A (277 Vac)和EN55015标准(220/230/240 Vac)。

    产品特点和优势


    独特优势
    - 多种调光方式选择,满足不同照明需求。
    - 极高的效率(>87%),减少能耗成本。
    - 快速启动时间(<300ms),缩短灯具开启等待时间。
    - 完备的热管理和防护机制,确保长期可靠运行。
    应用场景
    - 商业照明:商场、酒店、办公楼等室内场所。
    - 建筑照明:艺术照明、景观照明等。
    - 居住照明:嵌入式筒灯和吸顶灯等。

    应用案例和使用建议


    应用案例
    - 案例一:嵌入式筒灯用于高端酒店客房照明。
    使用型号:ESM040W-0940-33-SS-F1B
    建议:通过TRIAC调光实现柔和过渡效果,同时避免高THD干扰其他电子设备。
    - 案例二:商场LED广告牌。
    使用型号:ESM050W-1200-42
    建议:搭配0-10V调光,精确控制亮度,节省能源。
    使用建议
    1. 优先选用支持0-10V调光的产品,提升调光精度。
    2. 注意输入电压范围,确保匹配实际供电系统。
    3. 选择适合目标LED负载的输出功率和电流型号。

    兼容性和支持


    兼容性
    - 可与TRIAC、ELV调光器配合使用。
    - 配合0-10V调光器时需注意调光曲线一致性。
    支持和服务
    - ERP Power提供全球技术支持服务,联系邮箱:SaveEnergy@erp-power.com。
    - 厂商技术支持电话:+86-756-6266298(中国);+1-805-517-1300(美国)。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 驱动器无法启动 | 检查输入电压是否符合要求;更换兼容的调光器。 |
    | 调光不平滑 | 检查调光器类型是否与驱动器匹配;尝试更换0-10V调光器。 |
    | 温度过高 | 加强散热措施;确保周围空气流通。 |

    总结和推荐


    综合评估
    ESM系列LED驱动器以其高效的性能、丰富的调光模式和广泛的应用场景在市场上脱颖而出。尤其适合需要恒流输出、节能和智能调光控制的LED照明项目。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,我们强烈推荐ESM系列驱动器用于商业照明和住宅照明项目。对于对调光曲线有特殊需求的客户,可以联系厂商获取定制化产品。

    ERP Power始终致力于推动LED照明技术创新,ESM系列正是这一愿景的有力体现。

ESM040W-0900-42参数

参数
电压-输出1 -
电压-输出4 -
最大输入电压 277V(AC)
电压-输出3 -
电压-输出2 -
负载调节 -
输出数量 1
最小输入电压 120V(AC)
电流-输出2 -
电流-输出1 900mA
输出功率 38W
长*宽*高 106.7mm*60.3mm*25.2mm
安装方式 导线安装,底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装
