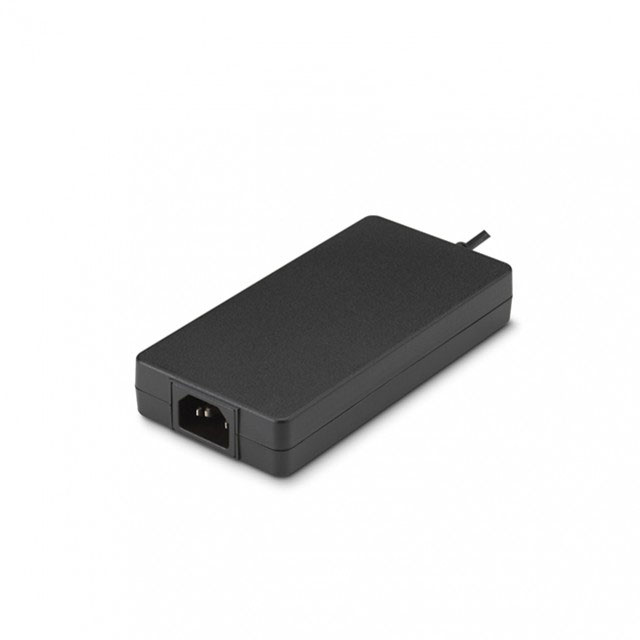

FSP120-ABAN3

产品分类: 电源适配器
厂牌: FSP/台湾全汉
产品描述: International 120W Barrel Plug R/A,2.5mm I.D. x 5.5mm O.D. x 12.5mm 正极中心 90V(AC) 264V(AC) Cord (Sold Separately),IEC 320-C14 1.5m 桌面安装 151.3mm*75.6mm*25.4mm
供应商型号: 2967-FSP120-ABAN3-ND
供应商: Digi-Key
标准整包数: 1
FSP/台湾全汉 电源适配器 FSP120-ABAN3

FSP120-ABAN3概述

    FSP120-AxxN3 系列 120W AC-DC 适配器技术手册

    1. 产品简介


    FSP120-AxxN3系列是一款120瓦交流到直流适配器,专门用于工业PC系统、嵌入式系统、打印机、显示器、POS机和PoE应用等高功率需求场合。该适配器能够处理90至264伏交流输入电压,并且符合多项国际安全和能效标准,如IEC 62368-1、CB 60950-1、美国能源独立与安全法案(EISA 2007)、美国能源部(DOE)第VI级能效要求、行为守则版本5第二级等。

    2. 技术参数


    - 输入规格
    - 输入电压范围:90-264 VAC
    - 输入频率:47-63 Hz
    - 输入电流:100Vac/240Vac时 ≤1.2A;115Vac/230Vac时 ≤0.5W;264Vac/50Hz时 ≤0.25mA
    - 额定功率因数:≥0.9
    - 效率:≥88%(DOE 第VI级),≥89%(行为守则 V5 第二级)
    - 空载功耗:≤0.5W(115Vac/230Vac)
    - 输出规格
    - 输出电压:12V、19V、24V、48V、54V
    - 输出电流:12V、19V、24V、48V时为5A、10A不等
    - 总输出功率:120W
    - 过压保护:19/29/35/63/65V
    - 短路和过流保护
    - 过温保护
    - 低负载保护(60Vac~70Vac)
    - 工作环境
    - 工作温度:0~70℃(>40℃降额)
    - 存储温度:-20~+80℃
    - 工作湿度:20~80%RH非冷凝状态
    - 存储湿度:10~90%RH非冷凝状态
    - 安全认证
    - 符合CISPR32 EN55032 CLASS B、EN55024和FCC PART 15B Class B电磁兼容标准
    - 符合IEC 62368-1和CB 60950-1安全标准
    - 高可靠性、低轮廓设计、过电流保护、过温度保护、过电压保护,以及PFC电路

    3. 产品特点和优势


    - 高可靠性:采用先进的材料和技术,确保长时间稳定运行。
    - 低功耗:空载功耗极低,符合环保和能效要求。
    - 多功能保护机制:具备过电流、过温度、过电压保护,确保安全性。
    - 宽电压输入范围:适应多种供电环境,提高通用性。
    - 高效率:符合DOE第VI级和CoC V5 第二级能效标准,节能减排。

    4. 应用案例和使用建议


    该适配器广泛应用于工业PC、打印机、显示器、POS机及PoE设备。对于高功率需求的系统,如服务器或医疗设备,FSP120-AxxN3系列适配器提供了可靠的电源支持。在使用过程中,建议根据具体应用场景选择合适的输入电压和输出电压组合,并保持适当的通风散热,以确保最佳性能。

    5. 兼容性和支持


    FSP120-AxxN3系列适配器与各类工业和商业应用设备兼容。厂商提供全面的技术支持和售后服务,包括安装指南、维护手册和保修服务。客户可通过FSP官网或联系当地代表获取更多详细信息。

    6. 常见问题与解决方案


    - Q: 如何检查适配器是否正常工作?
    - A: 观察适配器指示灯是否亮起,通过万用表检测输出电压和电流是否符合规格。

    - Q: 在高温环境下如何保证适配器的稳定性?
    - A: 确保良好的空气流通,避免直接阳光照射,必要时可以加装散热片。

    7. 总结和推荐


    总体而言,FSP120-AxxN3系列120瓦AC-DC适配器是一款高性能、高可靠性的电源解决方案,适用于多种高功率需求的应用场景。其卓越的能效和多重保护机制使其在市场上具有较高的竞争力。强烈推荐给需要稳定、高效电源支持的应用项目。

FSP120-ABAN3参数

参数
典型输出电压 -
线长 1.5m
输出连接极性 正极中心
最小输入电压 90V(AC)
输出功率 120W
输入连接方式 Cord (Sold Separately),IEC 320-C14
输出连接方式 Barrel Plug R/A,2.5mm I.D. x 5.5mm O.D. x 12.5mm
使用地区 International
最大输入电压 264V(AC)
长*宽*高 151.3mm*75.6mm*25.4mm
安装方式 桌面安装
应用等级 商用级
零件状态 在售
包装方式 盒装

FSP120-ABAN3数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 电源适配器 FSP/台湾全汉 FSP120-ABAN3 FSP120-ABAN3数据手册

FSP120-ABAN3封装设计

查看详情并下载
Symbol
Footprint
3D Model
