FSP500-50UCB

产品分类: 开关电源
厂牌: FSP/台湾全汉
产品描述: 622W 5 90V(AC) 264V(AC) 16A 14A 300 mA 12V 5V 3.3V 底座安装 190mm*100mm*40.5mm
供应商型号: 2967-FSP500-50UCB-ND
供应商: Digi-Key
标准整包数: 1

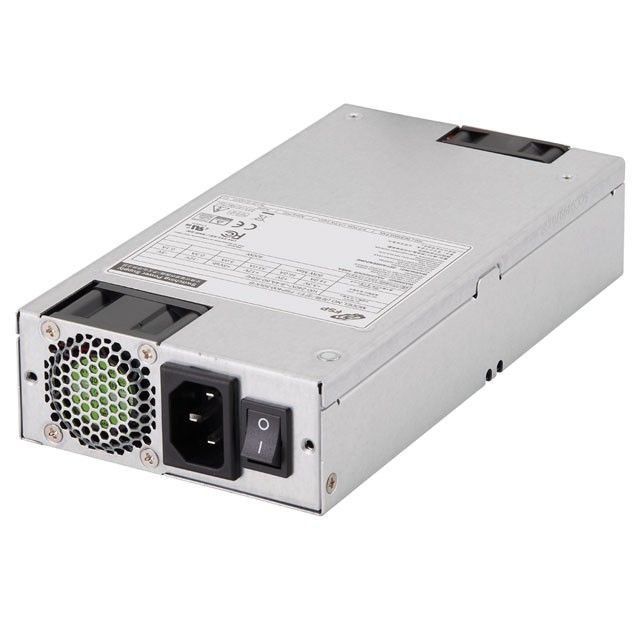

FSP/台湾全汉 开关电源 FSP500-50UCB

FSP500-50UCB概述

    电子元器件产品技术手册:FSP500-50UCB

    产品简介


    FSP500-50UCB是一款标准的1U外形因子开关电源。它的总功率容量可达500瓦特,使其成为工业环境中理想的电力供应解决方案。此产品广泛适用于IPC控制器、工作站、通信以及其他自动化应用。此外,该产品符合最新的安全和电磁兼容(EMC)标准,能够满足全球各种法规要求。

    技术参数


    - 输入规格
    - 输入电压:90-264Vac
    - 输入频率:47-63Hz
    - 输入电流:115Vac @ 6A, 230Vac @ 3A
    - 输出评级
    - +3.3V 输出电流:最大14.0A,最小0.0A,调节精度±5%
    - +5V 输出电流:最大16.0A,最小0.0A,调节精度±5%
    - +12V 输出电流:最大41.0A,最小0.05A,调节精度±5%
    - -12V 输出电流:最大0.3A,最小0.0A,调节精度±10%
    - +5Vsb 输出电流:最大3.0A,最小0.0A,调节精度±5%
    - -5V 输出电流:最大0.1A,最小0.0A,调节精度±10%
    - 机械规格
    - 尺寸:190 x 100 x 40.5毫米 (7.49 x 3.94 x 1.6英寸)
    - 环境规格
    - 工作温度:0°C至50°C
    - 存储温度:-20°C至+80°C
    - 工作湿度:85% RH 非冷凝
    - 存储湿度:95% RH 非冷凝
    - 持续时间:115V/60Hz下≥10毫秒,230V/50Hz下≥12毫秒
    - 平均无故障时间(MTBF):在25°C最大负载条件下,100,000小时
    - 工作海拔:5,000米以上海平面

    产品特点和优势


    FSP500-50UCB的主要特点和优势包括:
    - 高可靠性:设计用于5,000米以上的海拔,能够在恶劣环境下稳定运行。
    - 低纹波与噪声:确保系统稳定,降低对信号的干扰。
    - 过流保护和过压保护:为关键应用提供额外的安全保障。
    - 高效率:符合80 Plus Bronze认证,提高能效。
    - 紧凑设计:1U的外形尺寸适合各种机箱安装。

    应用案例和使用建议


    FSP500-50UCB广泛应用于工作站、存储系统、IPC控制器等领域。为了充分利用该产品的性能,在使用时应注意以下几点:
    - 负载平衡:合理分配各输出电压的负载,确保每个通道都在安全范围内。
    - 散热管理:保证良好的通风环境,避免过热影响产品寿命。
    - 环境适应性:在极端环境下使用时,注意检查产品的适用范围和维护条件。

    兼容性和支持


    该产品设计紧凑且通用性强,可以轻松与其他标准的工业设备集成。制造商提供了详尽的技术支持,包括安装指南、维护手册和技术文档,以帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - Q:产品在高温环境下能否正常工作?
    - A:是的,产品的工作温度范围为0°C至50°C,如果需要在更高温度环境下工作,建议进行有效的散热管理。
    - Q:如何确保输出电压的稳定性?
    - A:定期检查输入电源的稳定性,同时确保负载平衡,以减少输出电压波动。

    总结和推荐


    FSP500-50UCB是一款高性能的开关电源,具有高可靠性和高效能的特点。其广泛的适用性和优异的性能使其成为工业自动化、工作站和存储系统的理想选择。我们强烈推荐该产品给需要高性能电源解决方案的用户。

FSP500-50UCB参数

参数
最大输入电压 264V(AC)
电压-输出3 12V
负载调节 -
输出功率 622W
电压-输出1 3.3V
电流-输出1 14A
最小输入电压 90V(AC)
电压-输出2 5V
电压-输出4 300 mA
电流-输出2 16A
输出数量 5
长*宽*高 190mm*100mm*40.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

FSP500-50UCB数据手册

厂牌 PDF简要描述 下载
FSP/台湾全汉 开关电源 FSP/台湾全汉 FSP500-50UCB FSP500-50UCB数据手册

FSP500-50UCB封装设计

查看详情并下载
Symbol
Footprint
3D Model
